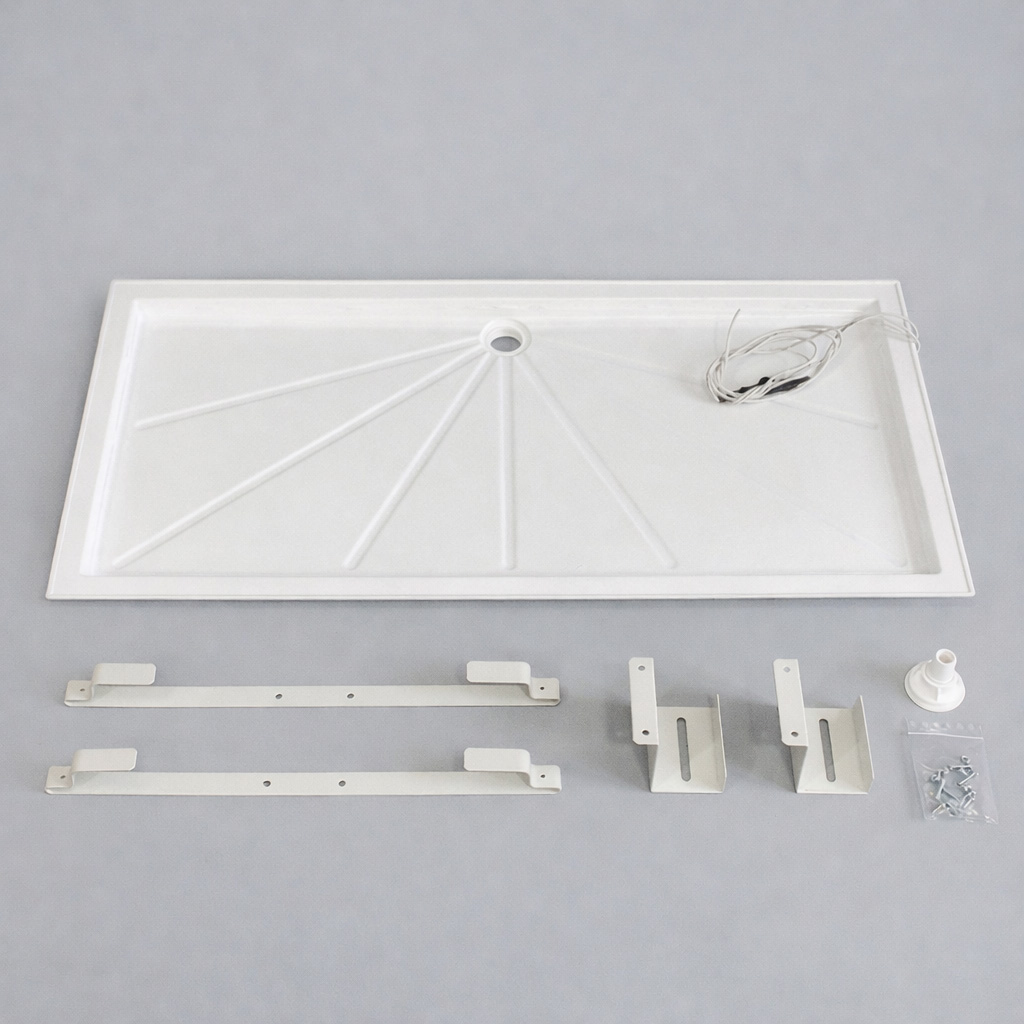

Taca ociekowa z przewodem grzewczym i termostatem do wsporników składanych

Krok 1 – przygotowanie wspornika

Upewnij się, że wspornik wiszący:

• jest prawidłowo zamocowany do ściany,
• ustawiony w poziomie,
• posiada odpowiednią przestrzeń pod jednostką zewnętrzną na montaż tacy ociekowej.

Krok 2 – osadzenie tacy ociekowej

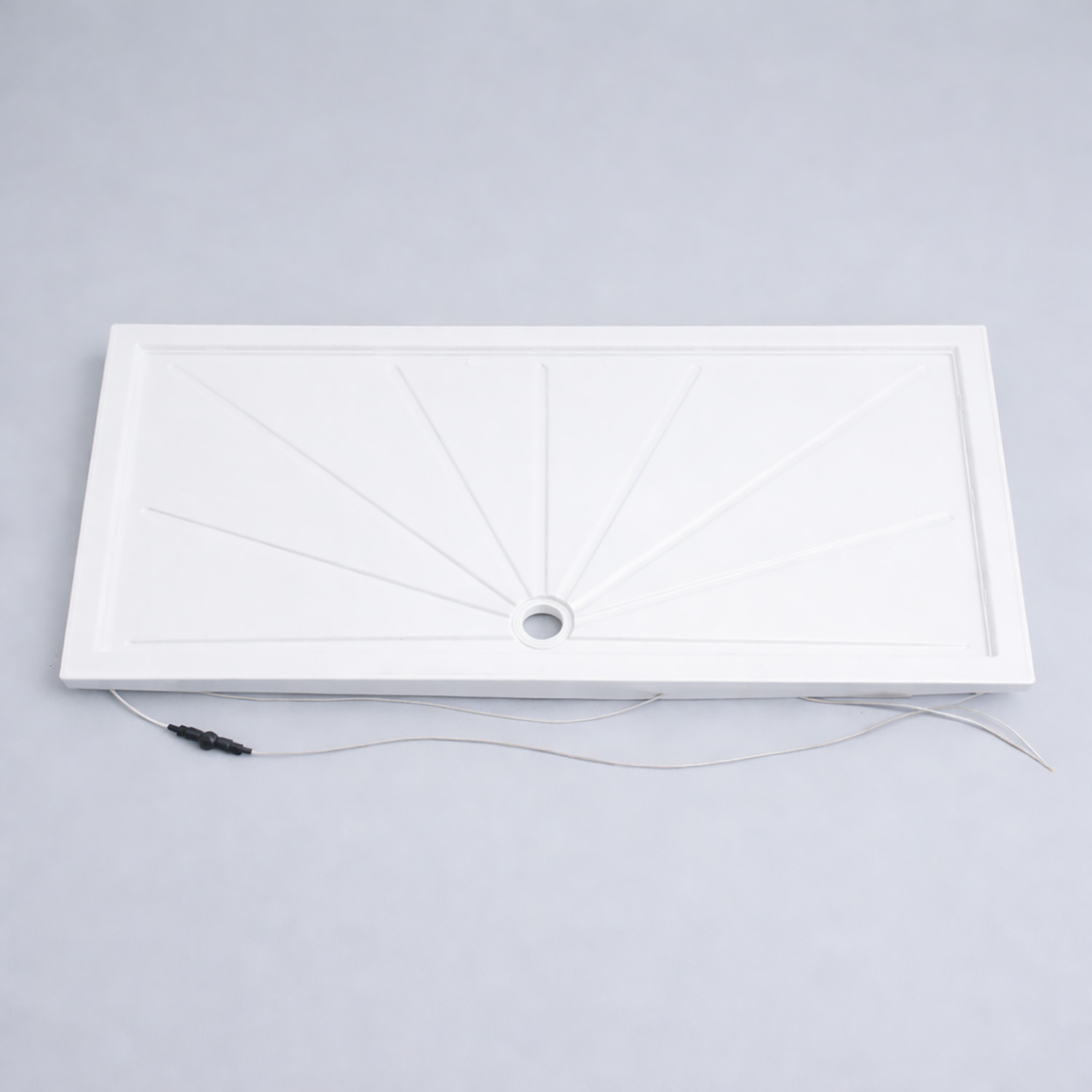

Taca ociekowa powinna zostać umieszczona bezpośrednio pod jednostką zewnętrzną, tak aby skropliny swobodnie spływały do jej wnętrza.
Wyprofilowane dno tacy kieruje wodę do centralnego króćca odpływowego.

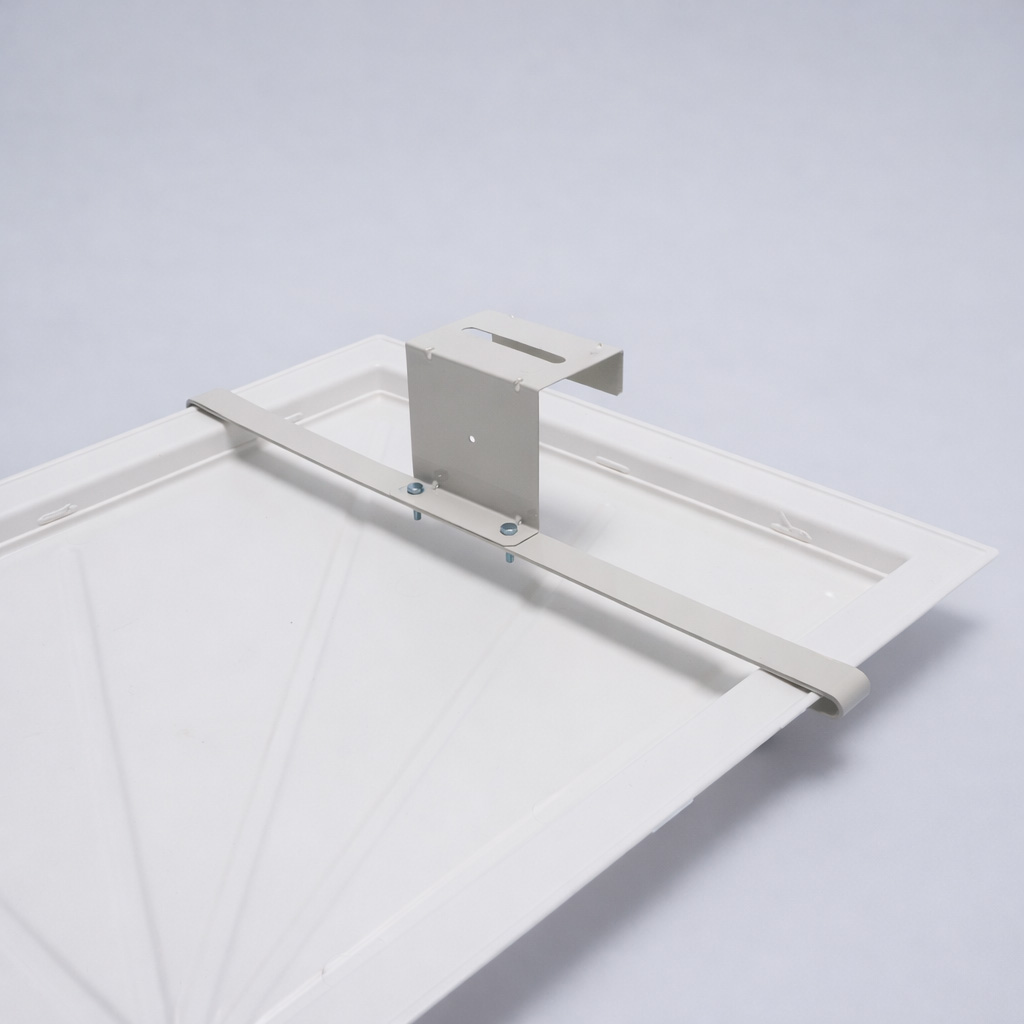

Krok 3 – montaż stalowych uchwytów

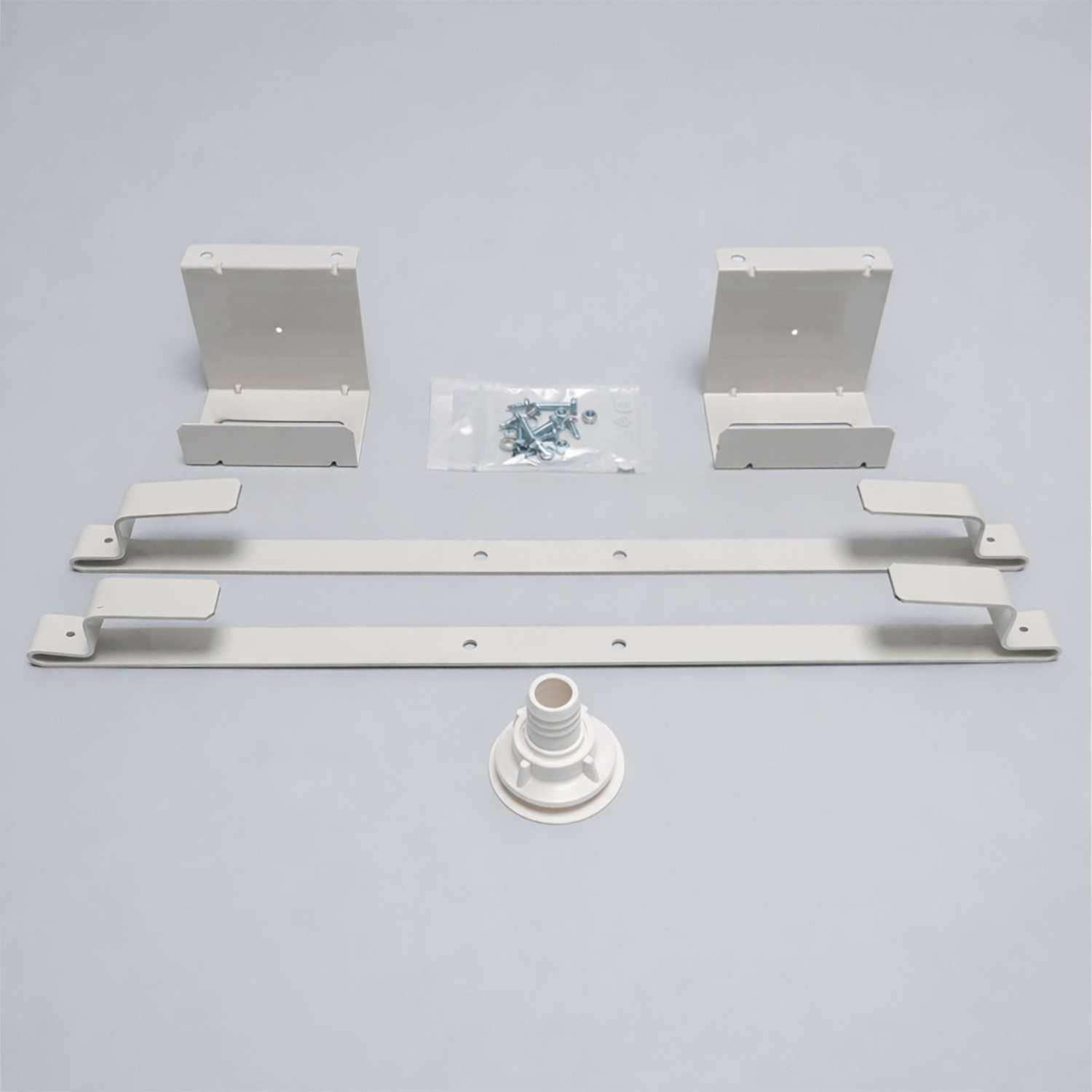

Do bocznych krawędzi tacy należy przykręcić:

• stalowe elementy mocujące tacę,
• stalowe uchwyty mocujące do ramion wspornika.

Uchwyty wykonane z blachy stalowej zapewniają sztywne i stabilne podparcie tacy oraz odporność na obciążenia wynikające z zalegającej wody lub lodu.

Śruby należy dokręcać równomiernie, bez nadmiernego naprężania elementów.

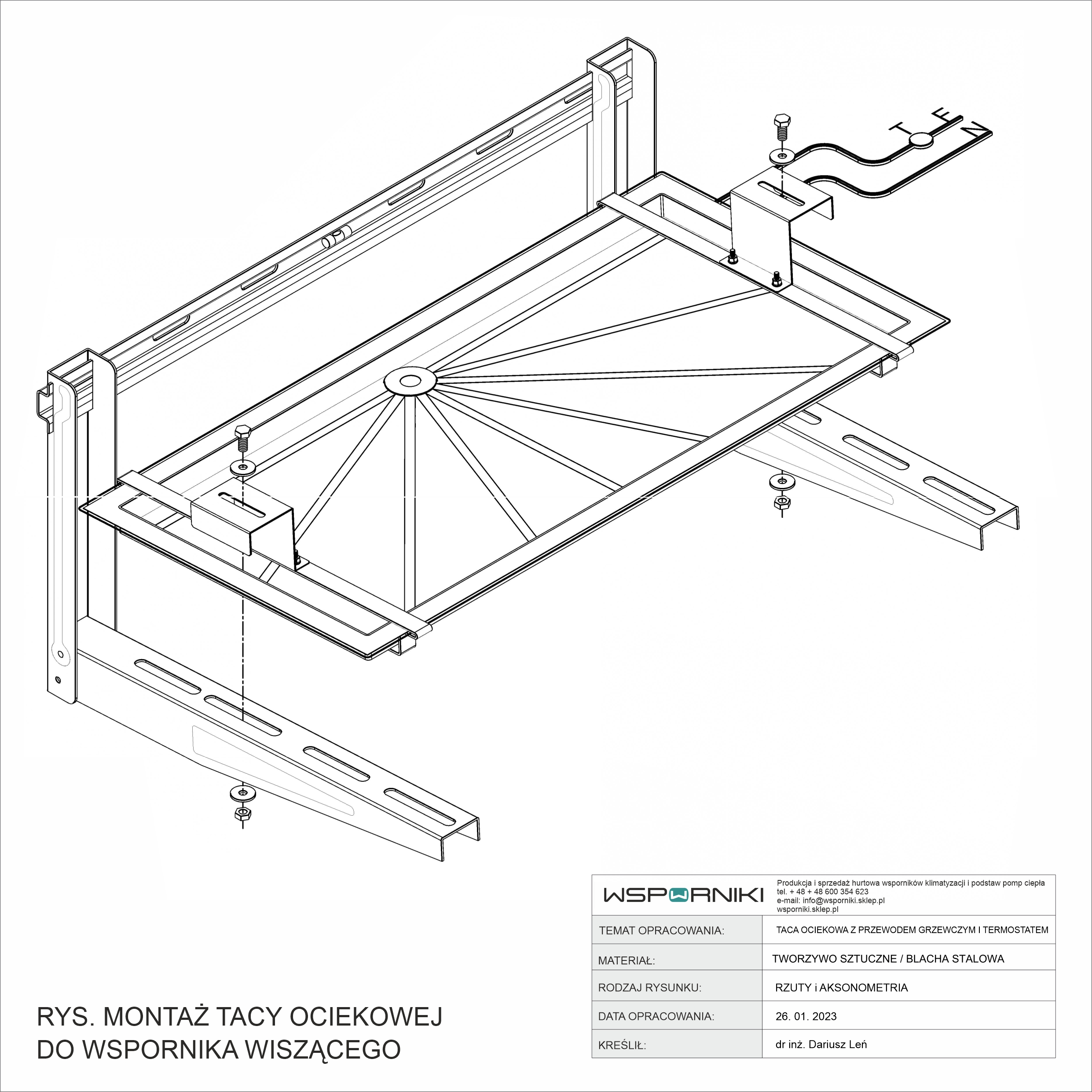

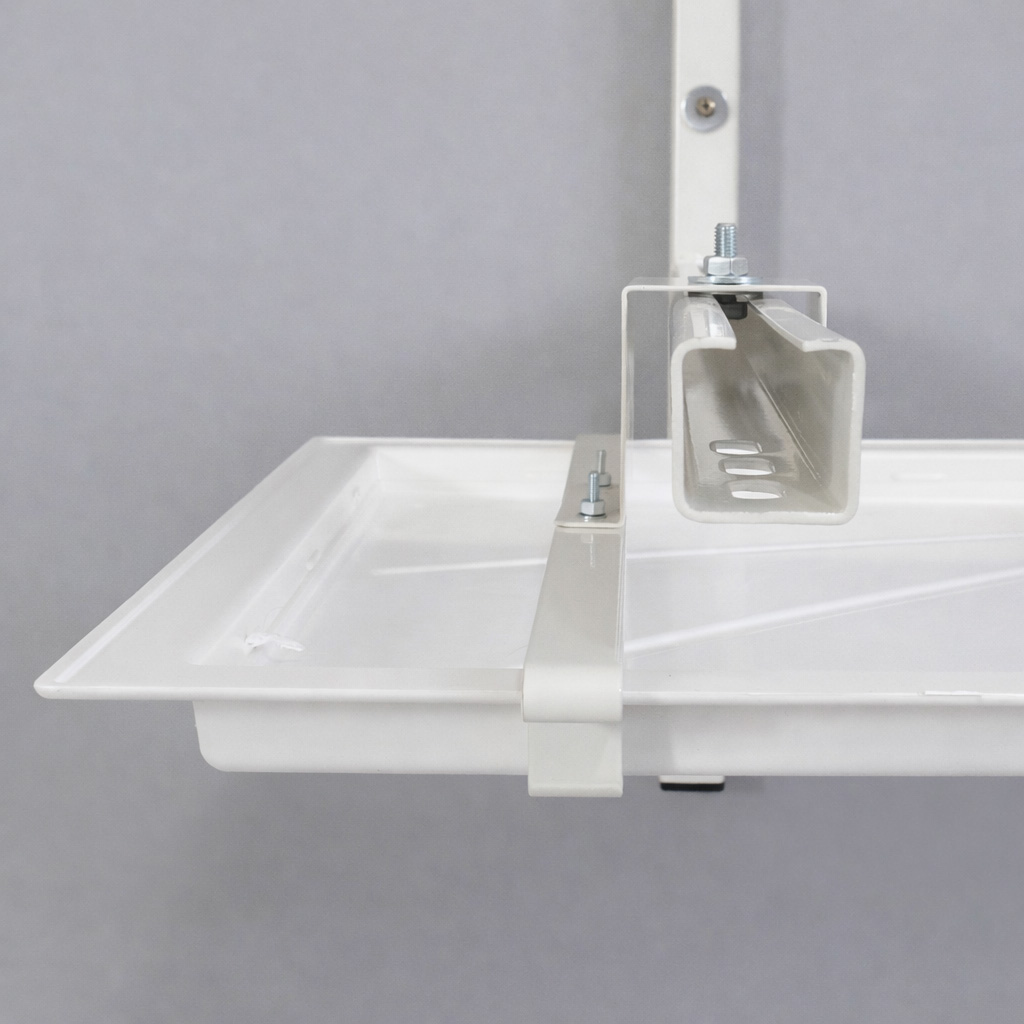

Krok 4 – mocowanie tacy do ramion wspornika

Po zmontowaniu uchwytów:

• całość nasuwa się na ramiona wspornika,
• następnie dokręca śruby mocujące, stabilizując położenie tacy.

Taca po zamocowaniu powinna:

• pozostać w stabilnej pozycji,
• zachować właściwe spadki w kierunku odpływu,
• nie stykać się bezpośrednio z innymi elementami konstrukcyjnymi.

Krok 5 – podłączenie odpływu skroplin

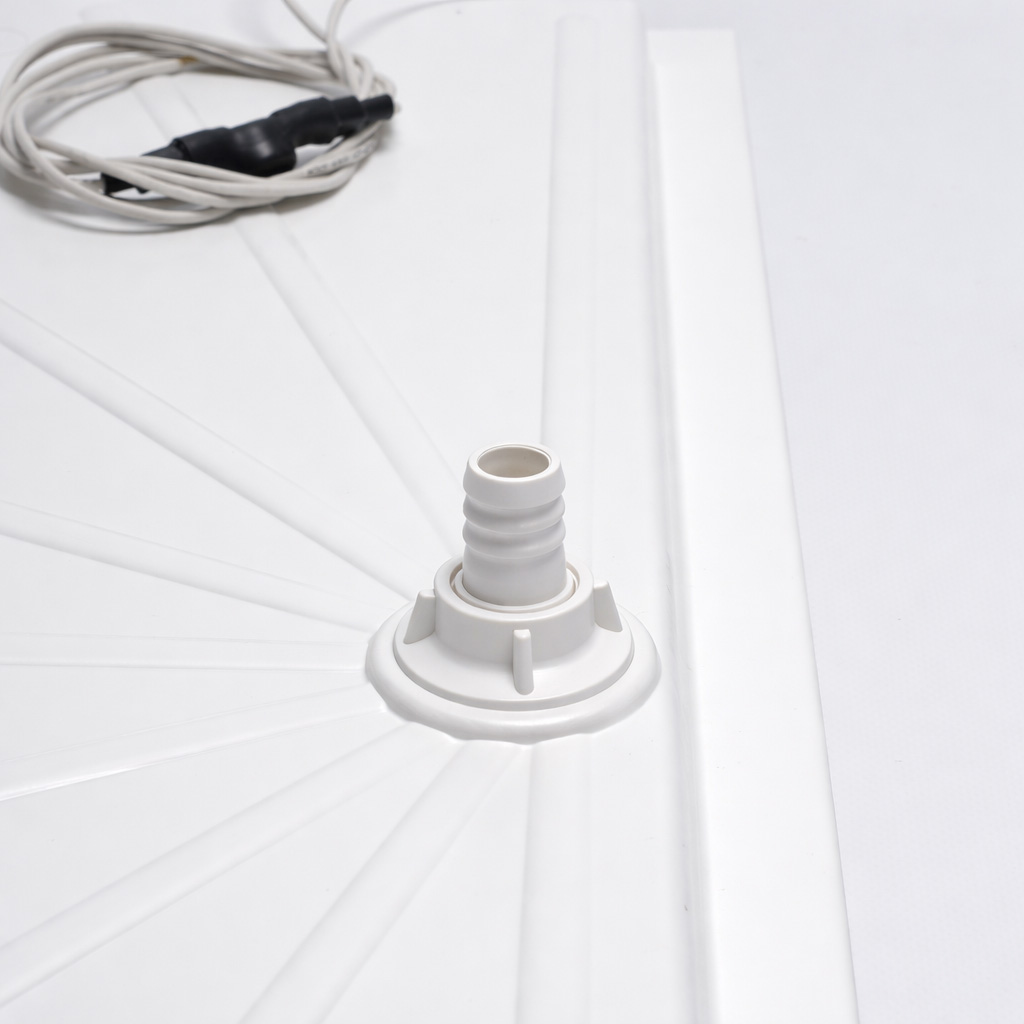

Do króćca odpływowego Ø 20 mm należy podłączyć przewód lub rurę odprowadzającą skropliny.
Zaleca się:

• zachowanie spadku odpływu,
• zabezpieczenie przewodu przed zamarzaniem w strefach narażonych na mróz.

Krok 6 – podłączenie przewodu grzewczego

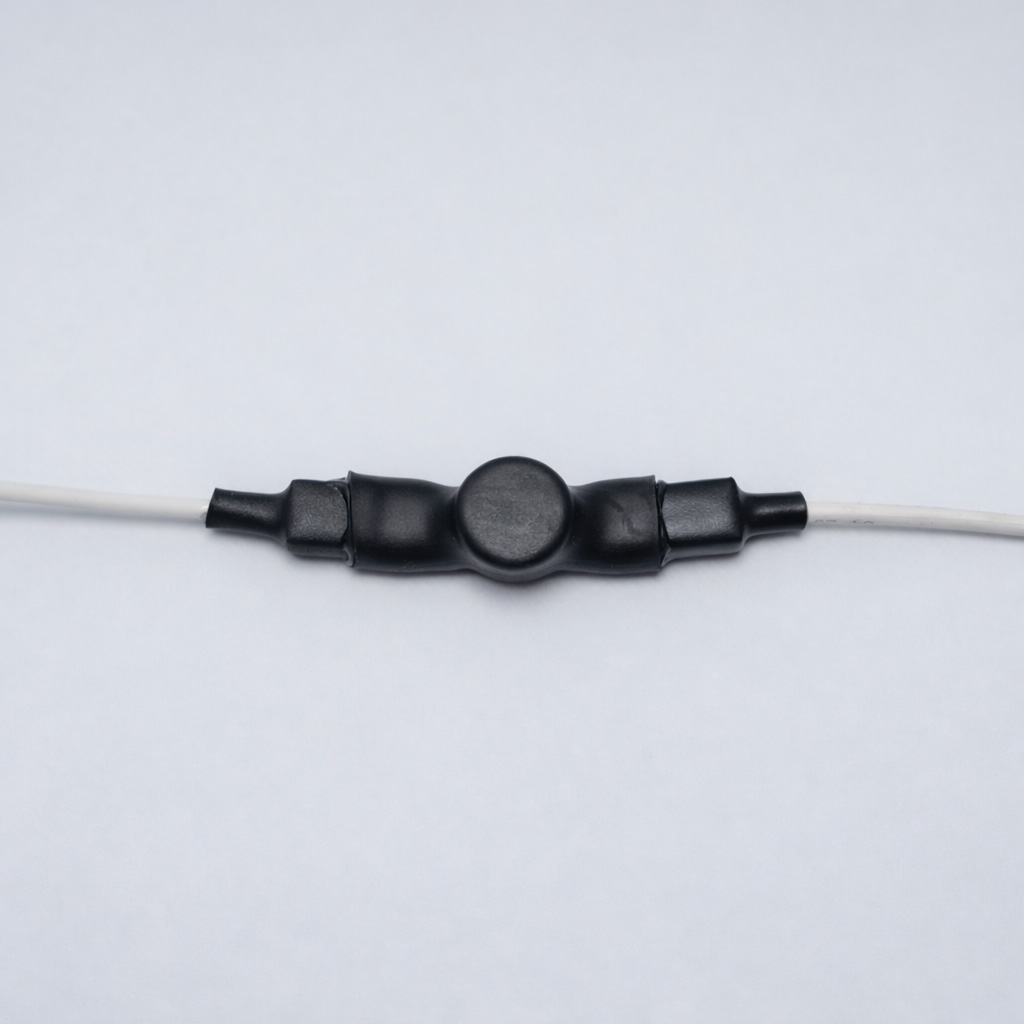

Przewód grzewczy wraz z termostatem należy podłączyć zgodnie z zaleceniami producenta:

• przewód fazowy (F),
• przewód neutralny (N),

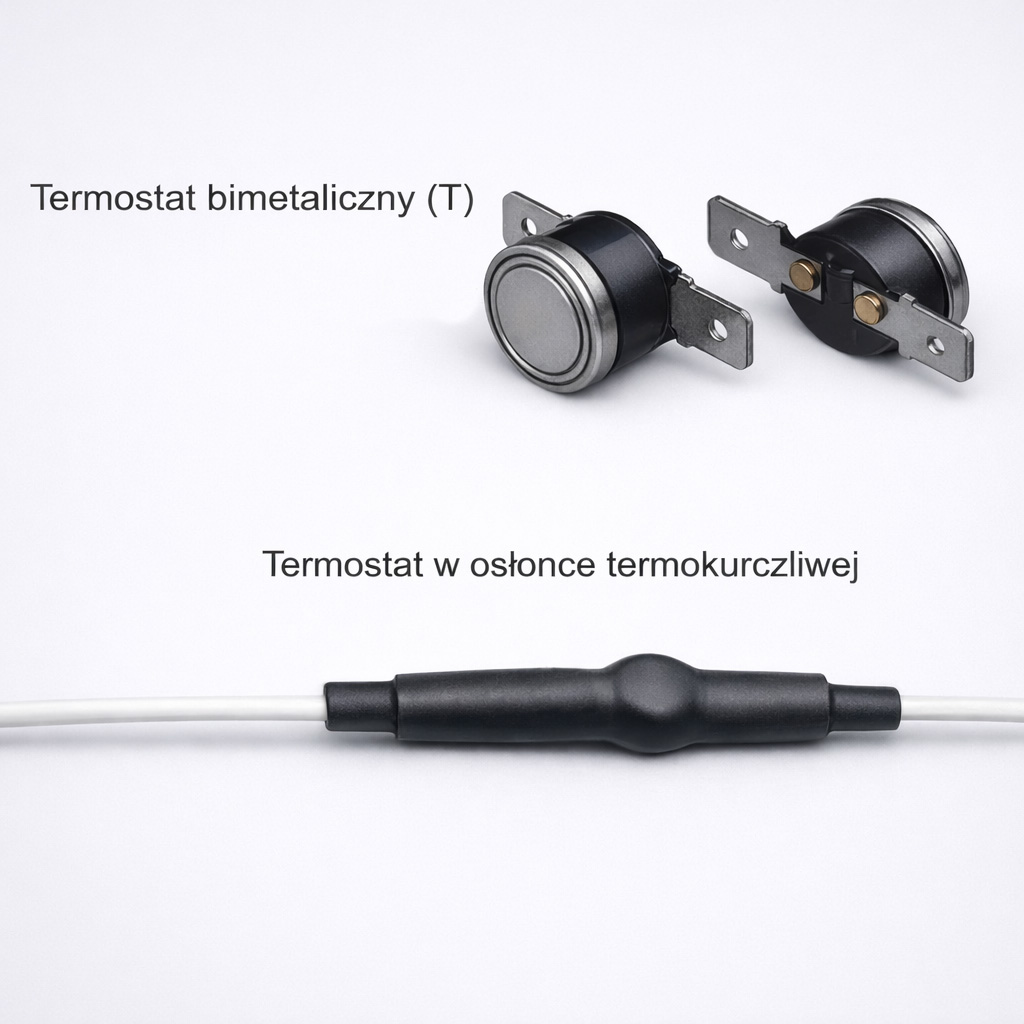

• termostat bimetaliczny (T).

⚠️ Zalecenie techniczne:
W przypadku większej mocy grzałki zaleca się podłączenie jej za pośrednictwem przekaźnika, szczególnie gdy dopuszczalne obciążenie wyjścia pompy ciepła jest ograniczone.
