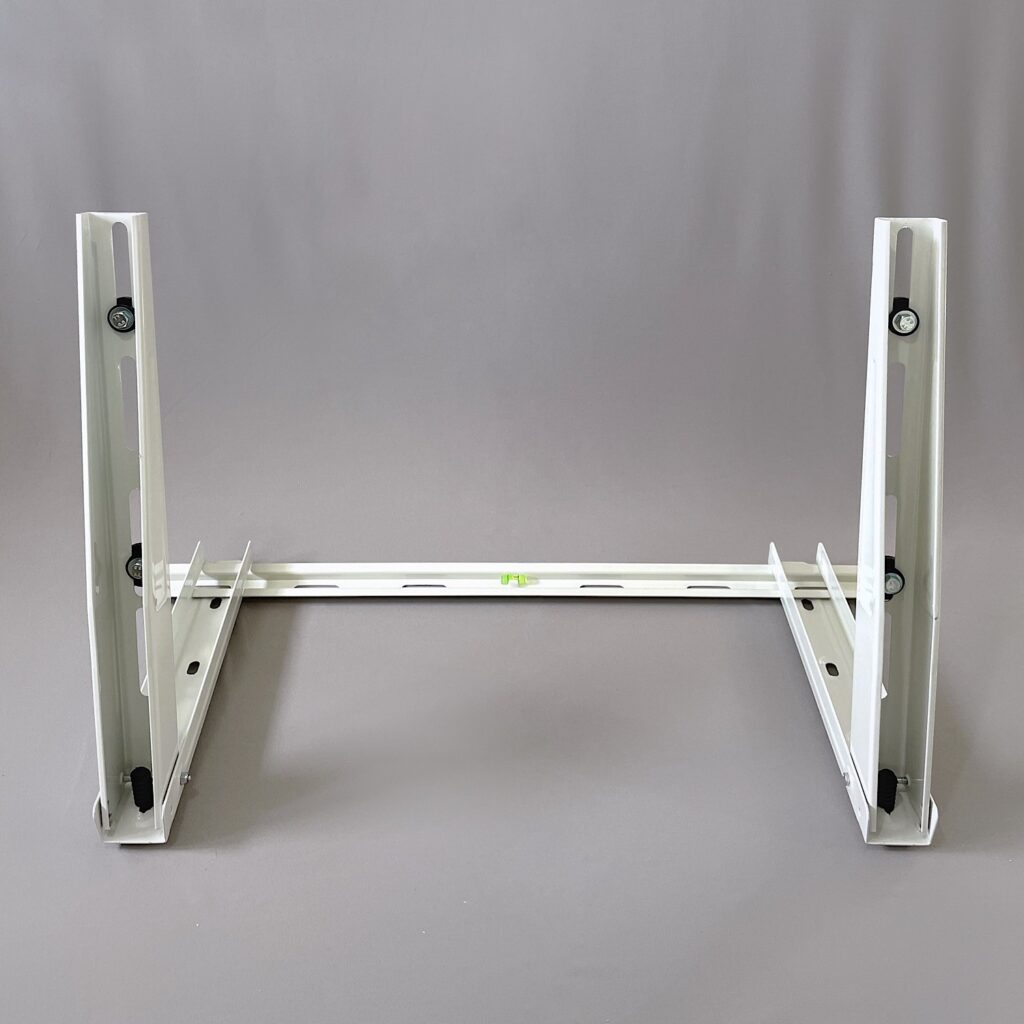

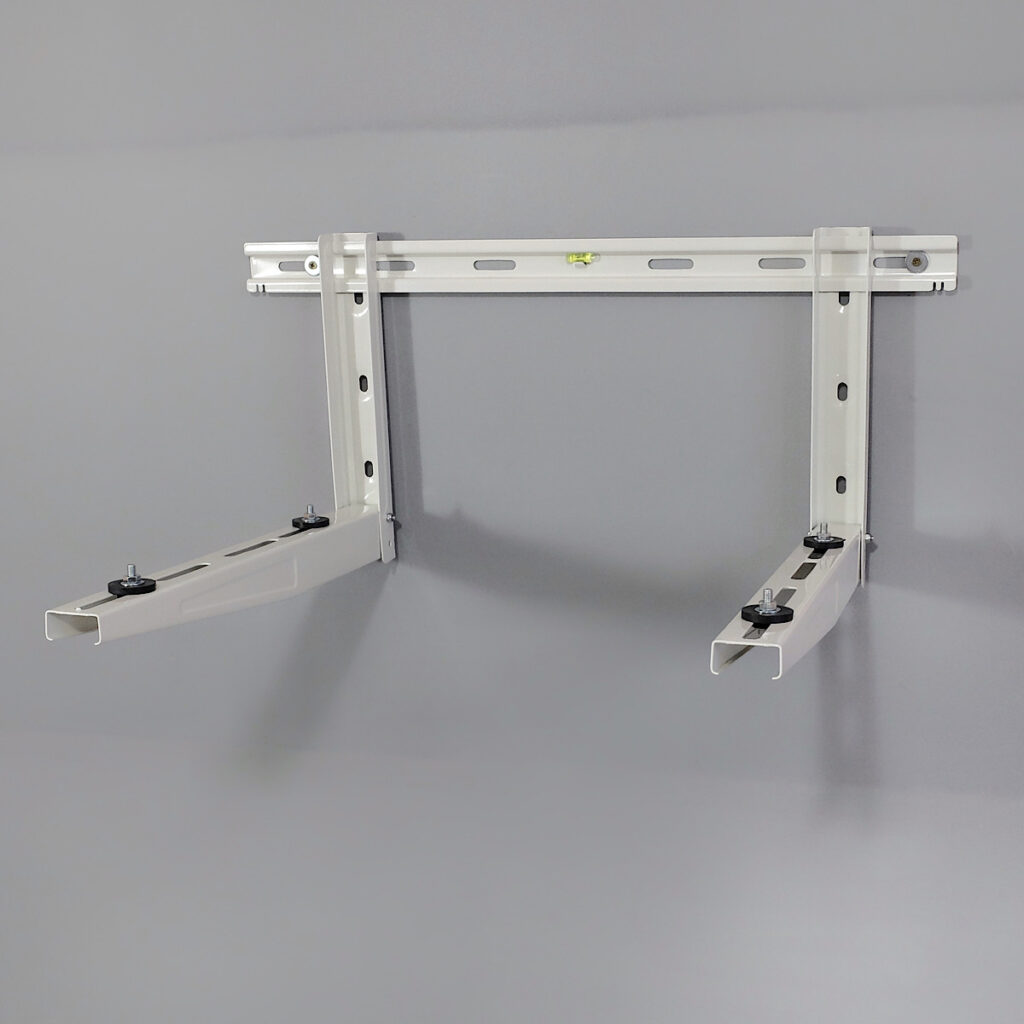

Wspornik ścienny składany z belką montażową WS/540/400/M

Uniwersalny, składany wspornik ścienny. Uchwyt umożliwia bezpieczny i trwały montaż jednostek zewnętrznych:

• klimatyzatorów,
• pomp ciepła,
• agregatów chłodniczych,
• itp.

Wspornik został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania inwestorów.

Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.

Dane techniczne
Zawartość zestawu
Montaż
Dane techniczne

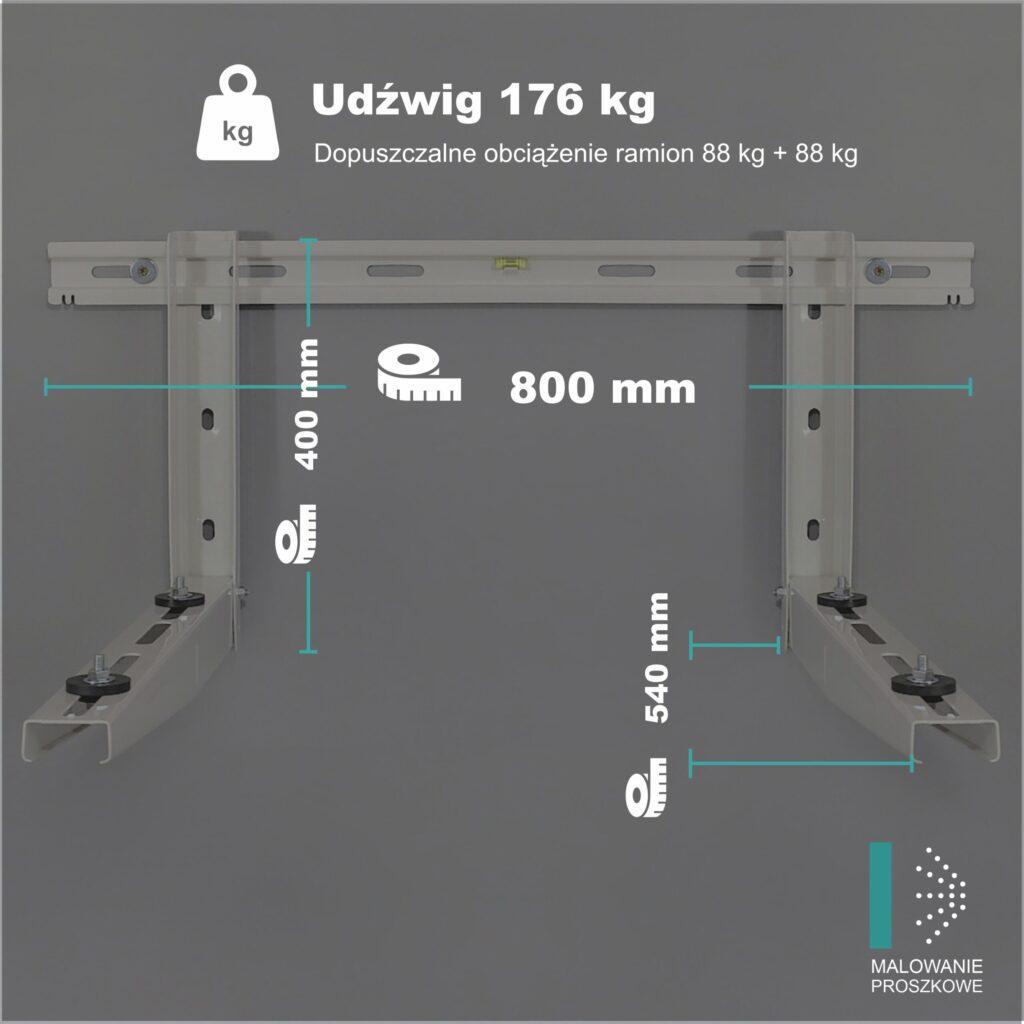

Rozstaw poprzeczny (szerokość): 800 mm
Długość ramienia (głębokość): 540 mm
Wysokość ramienia (wysokość): 400 mm
Dopuszczalne obciążenie poświadczone certyfikatem: 176 kg (88 kg + 88 kg)
Wykończenie antykorozyjne: galwanizacja i lakier epoksydowy
Kolor: białoszary (RAL 9002)
Montaż: ścienny, na elewacji
Producent: Deli

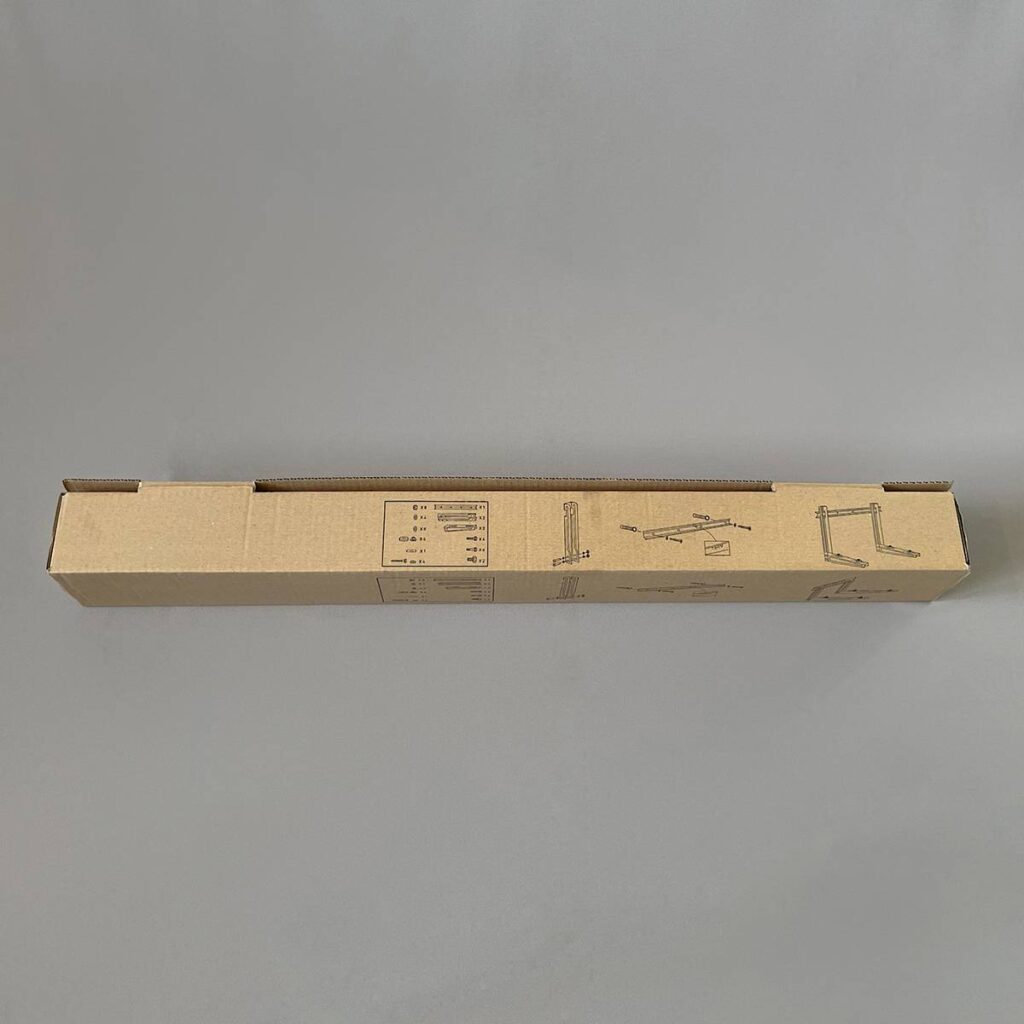

Wymiary opakowania: 820 x 83 x 78 mm
Waga: 6.5 kg
Nazwa i symbol Wspornik ścienny składany z belką montażową WS/540/400/M

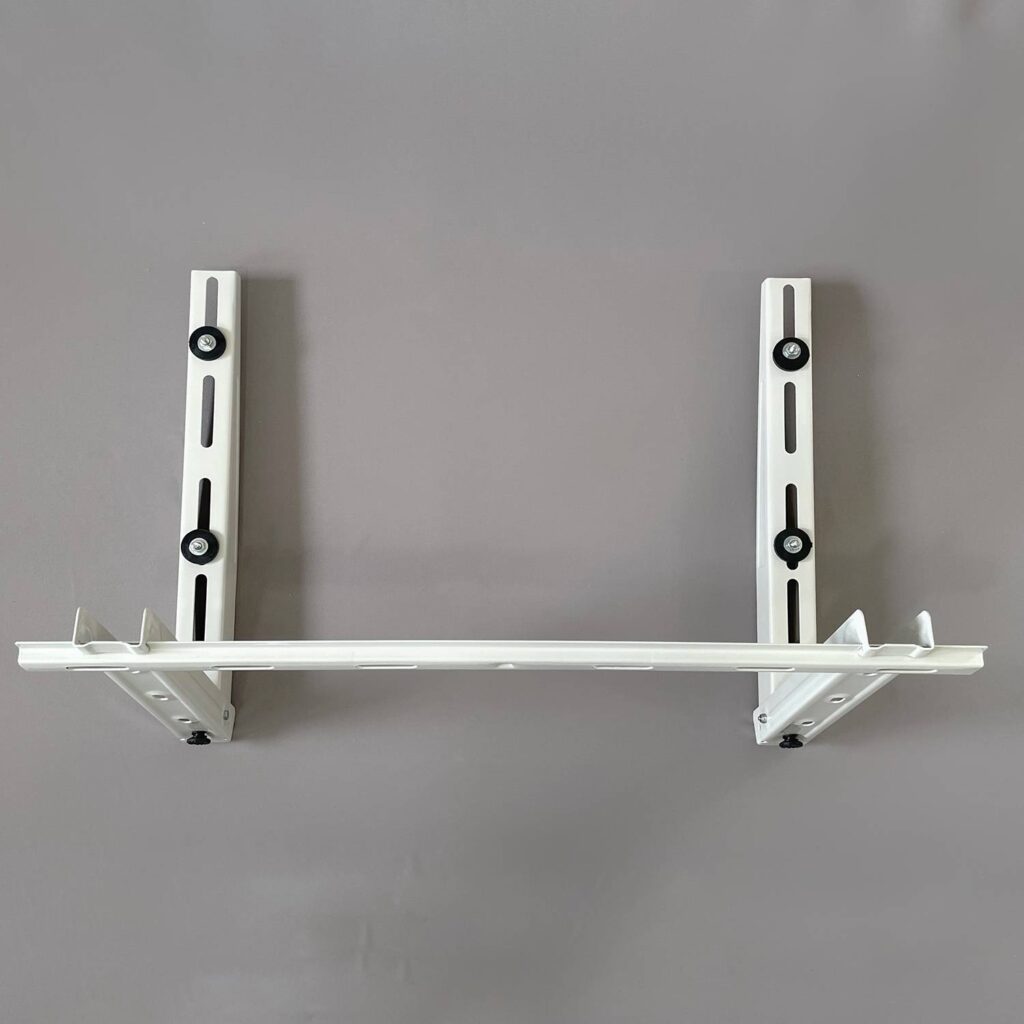

Płynna regulacja odległości ramion
Podkładki antywibracyjne i płynna regulacja ich pozycji

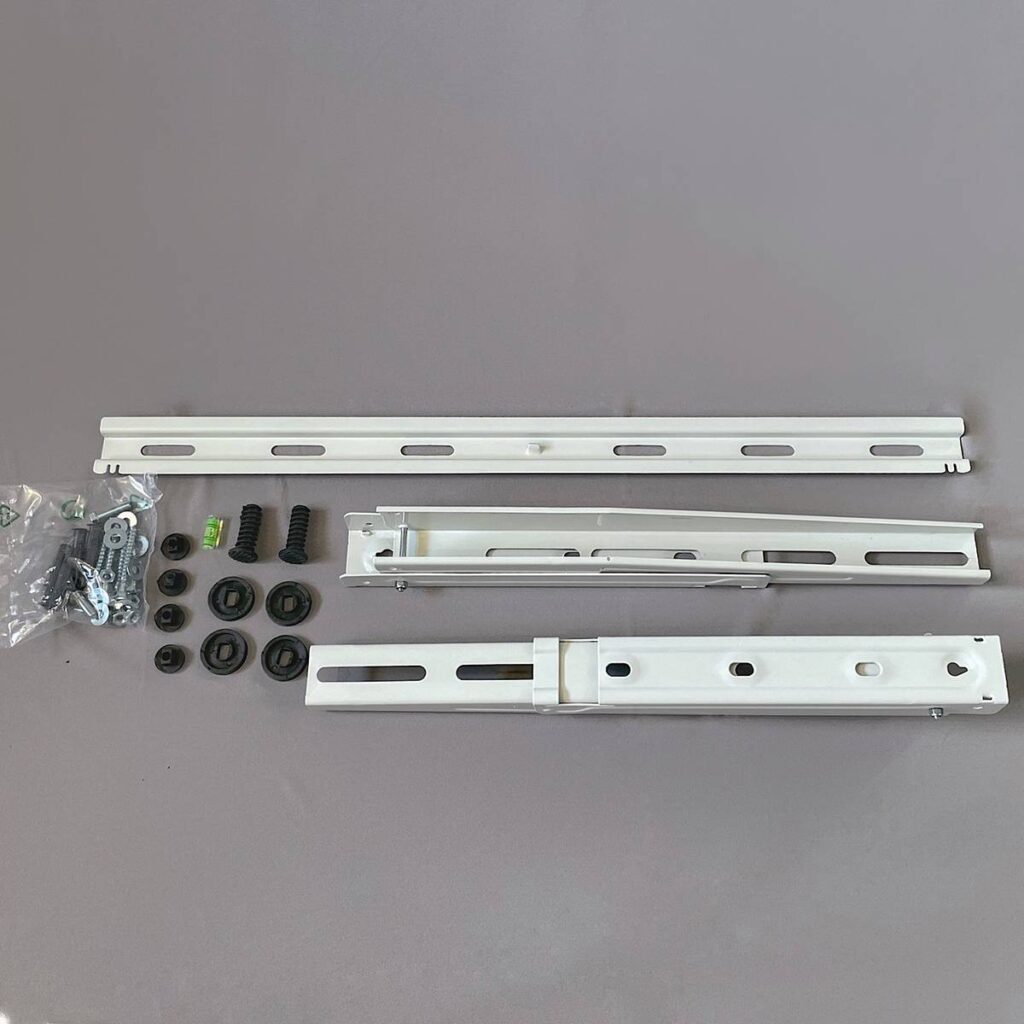

Zawartość zestawu

Wspornik ścienny składany z belką montażową WS/540/400/M
Belka montażowa – 1 szt.
Rozkładane ramię – 2 szt.

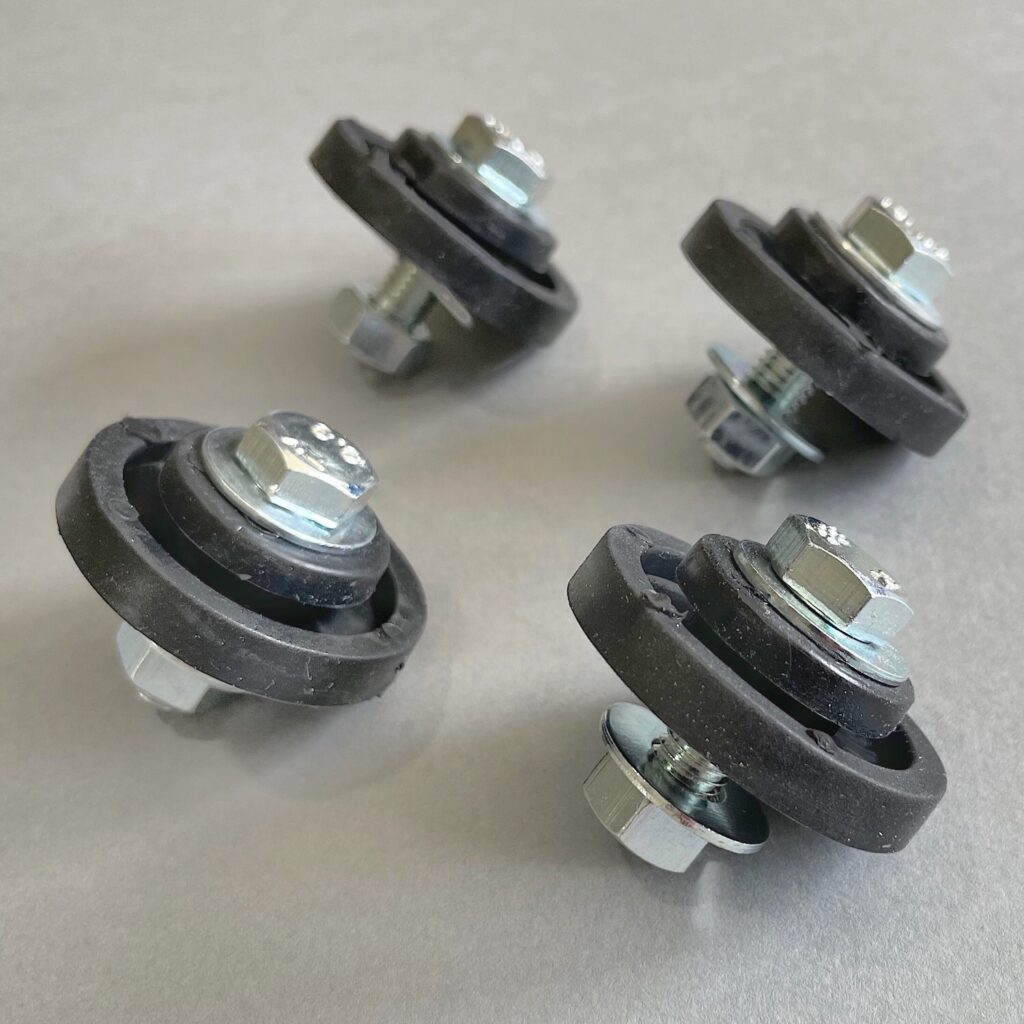

Podkładki antywibracyjne wraz z zestawem śrub, nakrętek i podkładek – 4 szt.

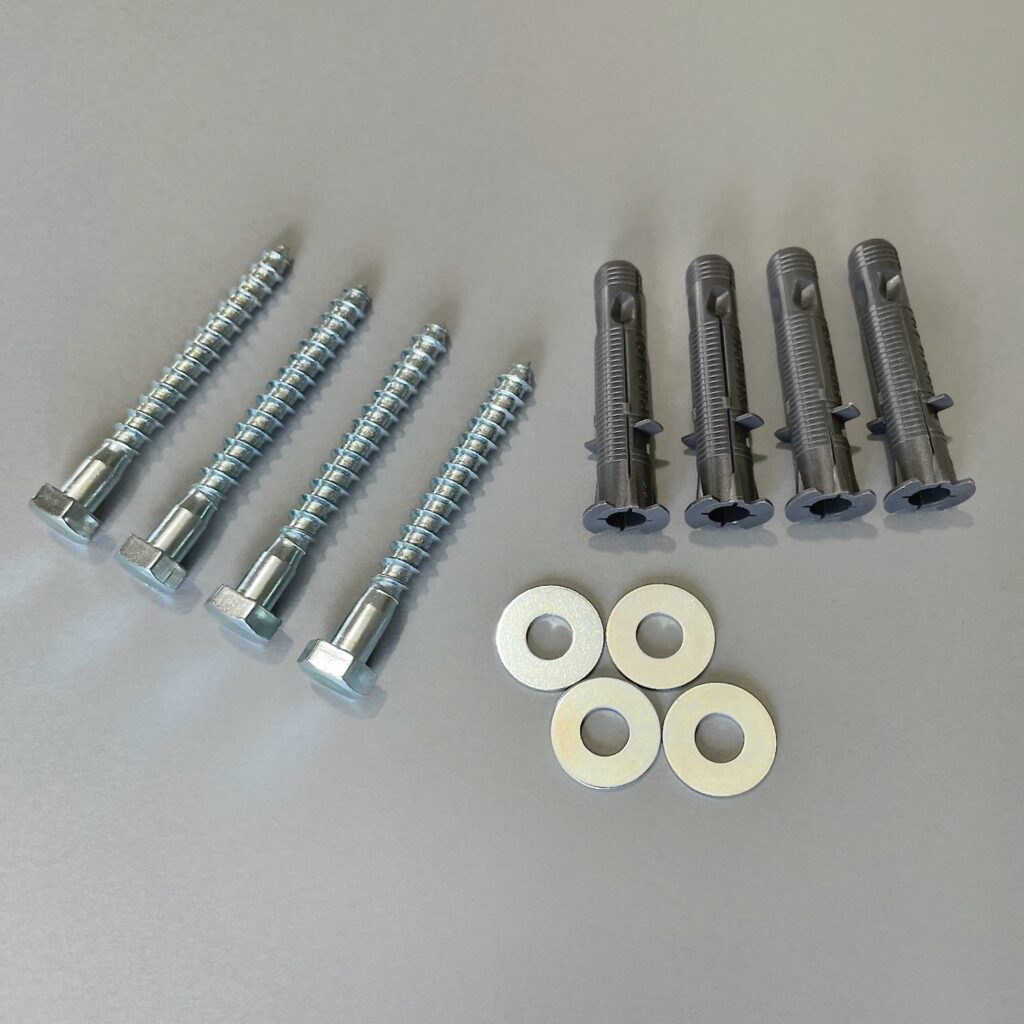

Zestaw śrub, kołków rozporowych i podkładek – 4 szt.
Regulowane śruby dystansowe – 2 szt.
Poziomica do umieszczenia w belce – 1 szt.

Montaż

SKŁADANIE WSPORNIKA.

1. Złożenie podstaw antywibracyjnych i ich montaż do ramion wspornika

Pierwszą czynnością jest złożenie czterech podstaw antywibracyjnych i zamocowanie ich do ramion wspornika (po dwa na jedno ramię).

Ponieważ większość naszych wsporników montowa jest na wysokości na zewnątrz elewacji zalecamy wykonanie powyższych czynności jeszcze przed przystąpieniem do prac na wysokości. Wpłynie to na bezpieczeństwo pracy i zapobiegnie zgubieniu elementów podstaw. Prawidłowe złożenie i zamocowanie podstaw do ramion wspornika przełoży się na ich prawidłową pracę i tłumienie wibracji.

Etapy montażu.

• Rozkładamy ramię wspornika
• Na śrubę nasuwamy podkładkę a następnie mniejszy gumowy element w sposób pokazany na zdjęciu

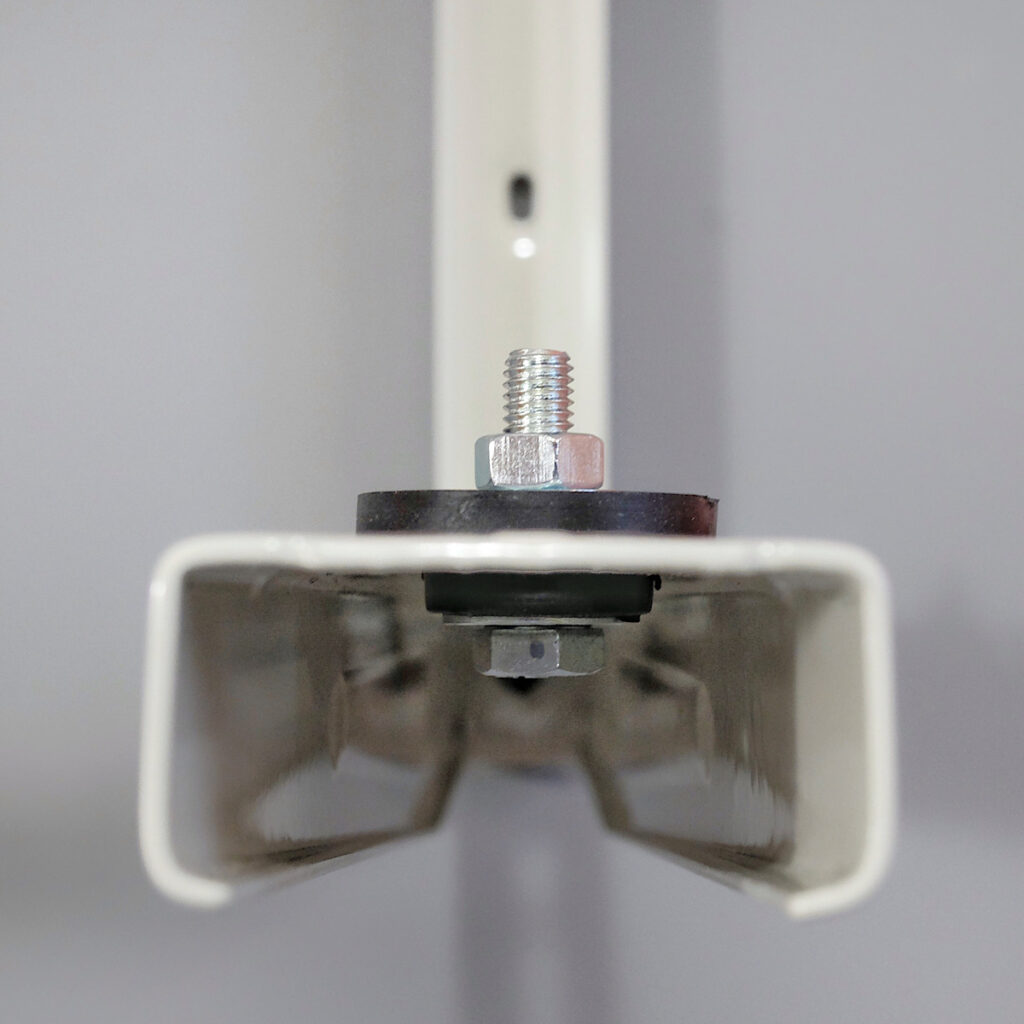

• Umieszczamy śrubę od spodu wspornika w wybranym miejscu. Należy zwrócić uwagę by prostokątny detal gumowego elementu przechodził przez otwór wspornika.
• Od góry wspornika nasuwamy na śrubę większy gumowy element w ten sposób, by jego prostokątny otwór wchodzi prostokąt mniejszego gumowego elementu.
  UWAGA: Większy gumowy element powinien być zamontowany gładką stroną do góry.
• Nakładamy kolejną podkładkę i całość zabezpieczamy nakrętką
• Czynność powtarzamy dla wszystkich podstaw oby ramion.
• Sprawdzamy odległości pomiędzy podstawami na każdym ramieniu zgodnie z punktami montażowymi danego urządzenia.
• UWAGA: Należy zachować minimalną odległość urządzenia od ściany przewidzianą przez producenta urządzenia. Zapewni to odpowiednią cyrkulację powietrza w przypadku klimatyzatorów i pomp ciepła oraz zapewni wymaganą wentylację w przypadku innych urządzeń

2. Wkręcamy plastikowe śruby dystansowe. Śruby należy wkręcić do samego końca, ale pozostawić luźne (nie dociskać). Umożliwi to łatwiejszą ich regulację.

3. Umieszczamy libelle (poziomicę) pośrodku belki poprzecznej w miejscu do tego przygotowanym. Po jej wciśnięciu należy skontrolować jej prawidłowe inną poziomicą lub umieszczając ją na powierzchni co do której mamy pewność, że zachowuje poziom. W przypadku zauważenia odchyleń wskazania poziomu należy je zniwelować poprzez nacisk na odpowiedni koniec libelli. Gdy to nie pomoże, to należy zaznaczyć markerem położenie pęcherzyka wyznaczającego poziom.

Tak przygotowane trzy elementy są gotowe do zamontowania na ścianie, na elewacji budynku lub w innym miejscu.

MOCOWANIE WSPORNIKA

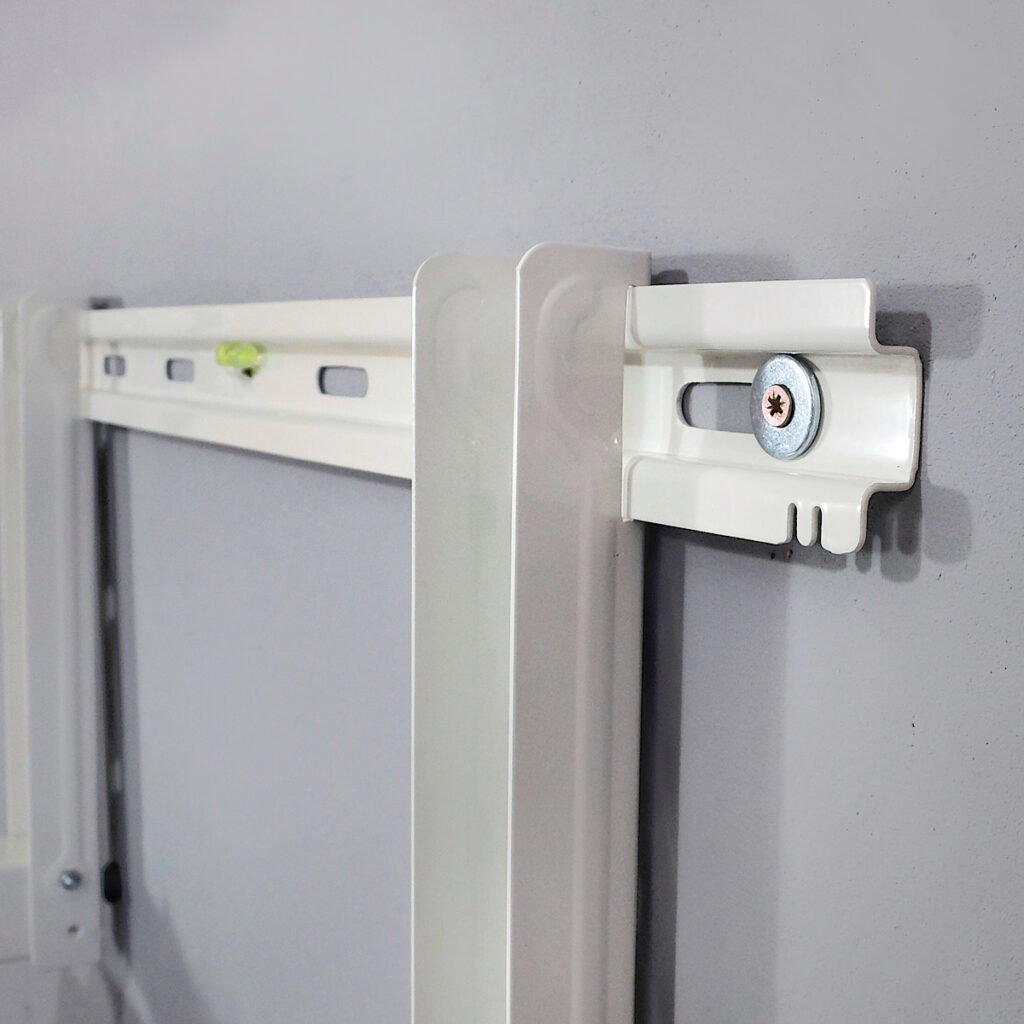

1. Mocowanie belki poprzecznej.

• Przykładamy belkę poprzeczną do ściany w wyznaczonym miejscu.
• Korzystając z wbudowanego w nią wskaźnika, ustawiamy ją w poziomie i zaznaczamy cztery miejsca osadzenia kołków rozporowych

Uwaga: Przed wywierceniem otworów pod kołki rozporowe należy upewnić się, że nie uszkodzimy niewidocznej instalacji mogącej znajdować się w ścianie lub po jej drugiej stronie.

• Belkę poprzeczną montujemy do ściany przy pomocy dostarczonych w zestawie kołków rozporowych i wkrętów. Umożliwiają one zamocowanie wspornika do ścian  wykonanych z betonu, betonu komórkowego, cegły ceramicznej pełnej. Należy upewnić się co do technologii budowy ściany i w razie konieczności zastosować inny sposób mocowania.

Uwaga: Zalecane jest nie dokręcanie wkrętów do oporu lecz pozostawienie odpowiedniego luzu umożliwiającego nasunięcie ramion wspornika.

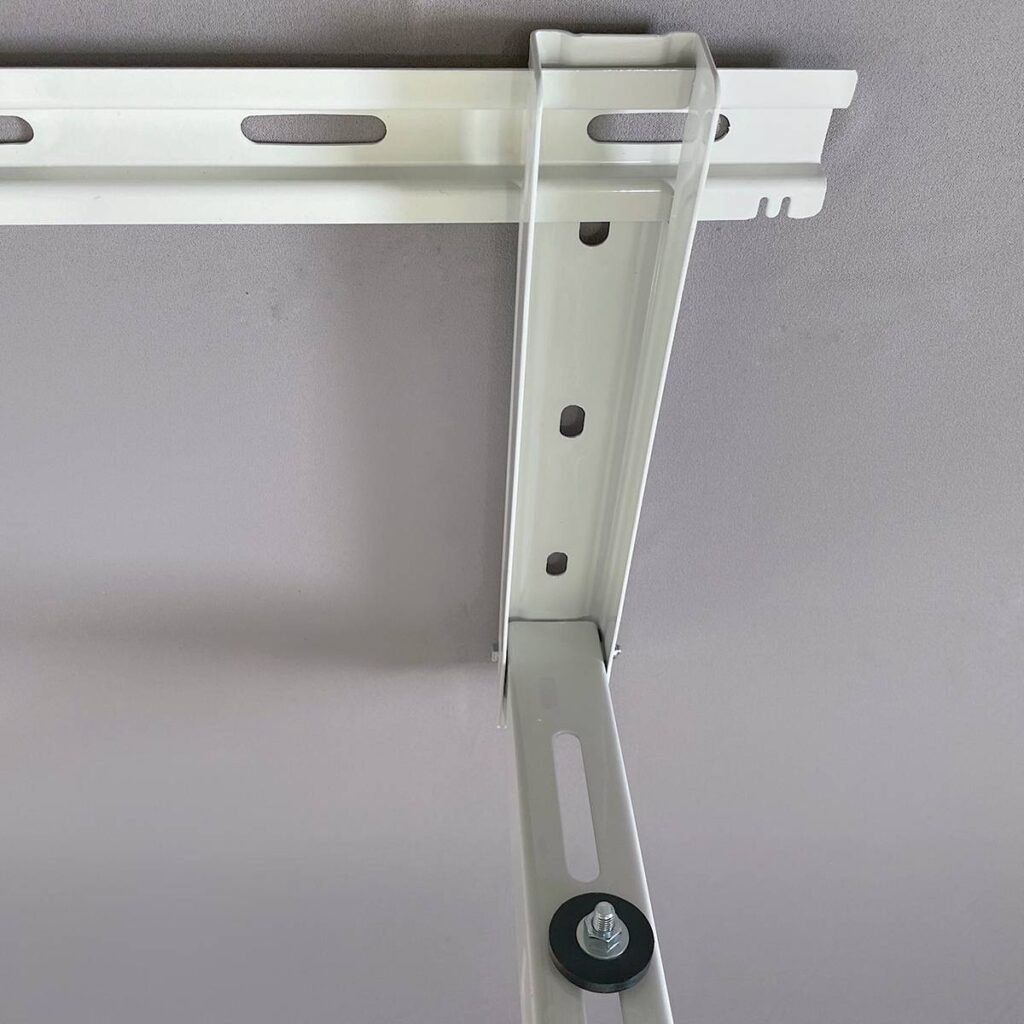

2. Zamontowanie ramion wspornika.

• Nasuwamy ramiona wspornika na belkę montażową
• Dostosowujemy rozstaw ramion do rozstawu punktów montażowych klimatyzacji, pompy ciepła lub innego urządzenia
• Wysuwamy śruby dystansowe w taki sposób, by ramiona pewnie oparły się o ścianę lub mur

3. Zamontowanie Urządzenia (klimatyzacji, pompy ciepła, agregatu chłodzącego lub prądotwórczego lub innego)

• Instalację urządzenia należy przeprowadzić zgodnie z instrukcją montażową producenta i ogólnie przyjętymi zasadami prac instalatorskich

4. Opcjonalne zamocowanie tacy ociekowej pompy ciepła

• Po zamocowaniu tacy ociekowej sprawdzamy czy uzyskaliśmy dostateczny spadek w kierunku odprowadzenia skroplin. Zapobiegnie to gromadzeniu się wody. W tym celu można zastosować śruby dystansowe. Zwiększenie dystansu od ściany spowoduje zwiększenie spadku tacy w kierunku ściany.
• Po zwiększeniu spadku tacy sprawdzamy poziom zamontowanej pompy ciepła lub innego urządzenia i w razie konieczności wyregulować go.

5. Czynności końcowe

• W razie niedostatecznego tłumienia wibracji wywołanych pracującym urządzeniem, można spróbować je wyeliminować zmieniając nieco nacisk śrub dystansowych na ścianę. Jeśli instalacja urządzenia pozwala na to, można przesunąć urządzenie i ramiona wspornika nieznacznie na szynie montażowej.
• Odgięcie metalowych fragmentów belki zapobiegających zsunięciu się z niej ramion.
• Sprawdzamy ewentualne uszkodzenia powłoki antykorozyjnej powstałe podczas montażu i w razie konieczności odpowiednio je zabezpieczamy.

Charakterystyka szczegółowa

Duża wytrzymałość na zewnętrzne warunki atmosferyczne i korozję

Wsporniki montowane są najczęściej na zewnętrz budynków, jako uchwyty montażowe dla klimatyzatorów, pomp ciepła czy agregatów chłodniczych.

Nasze wsporniki produkujemy z wysokiej jakości stali.

Dzięki zastosowaniu galwanizacji i lakieru epoksydowego otrzymują Państwo produkt trwały i bezpieczny na długie lata użytkowania.

Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne.

Estetyczne wykonanie i neutralny białoszary kolor uchwytu (RAL 9002)

Wspornik polecany jest do montowania na balkonach, tarasach oraz frontowych elewacjach.

Jego neutralny wygląd pasuje do wszystkich nowoczesnych urządzeń. Wspornik z łatwością wpasuje się w każde otoczenie.

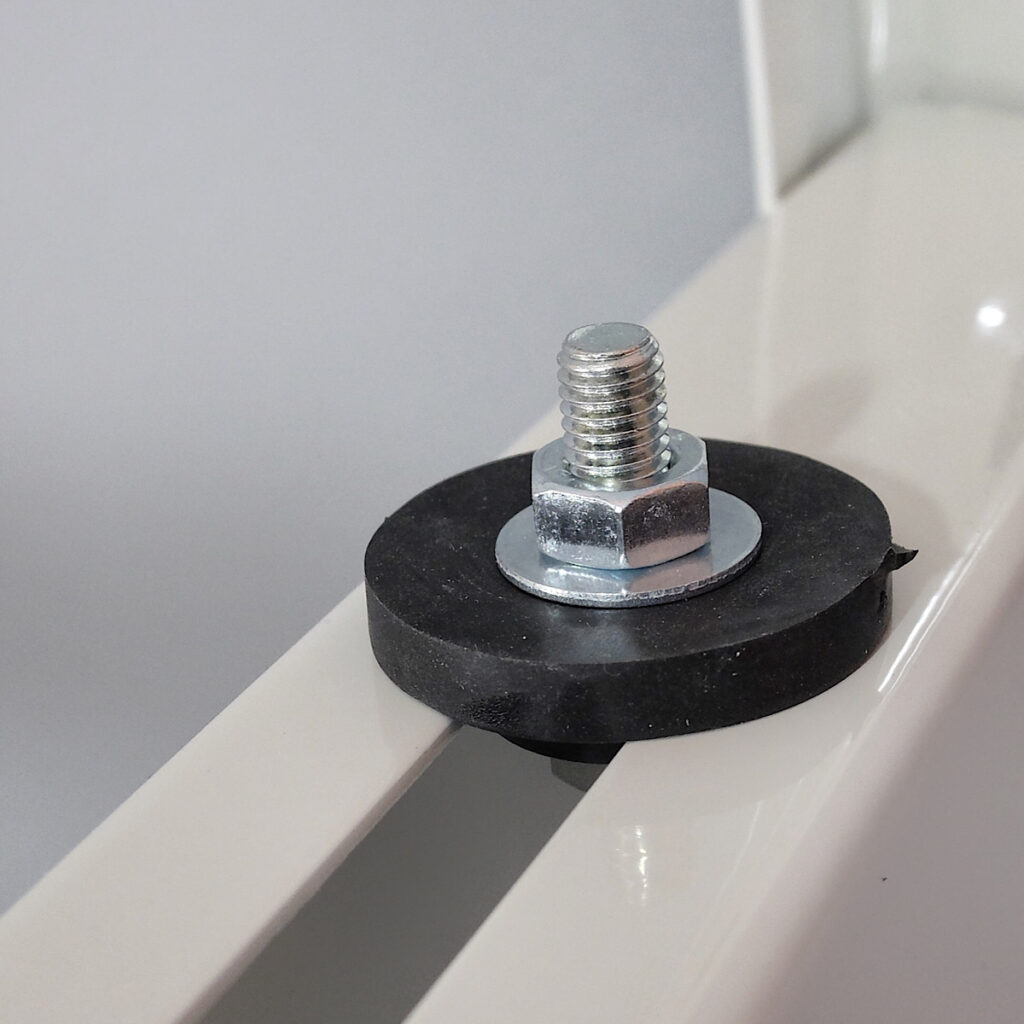

Podkładki antywibracyjne, które tłumią drgania i ograniczają poziom hałasu spowodowanego pracą urządzenia

Obniżenie poziomu wibracji i hałasu ma bardzo duże znaczenie. Urządzenie na wsporniku można zainstalować bliżej balkonu lub tarasu bez obawy o komfort użytkowników.

Mniejsze wibracje wydłużą bezawaryjną pracę urządzenia, jak również samego wspornika.

Podkładki stanowią wymienny element wspornika. Można je dokupić w naszym sklepie internetowym.

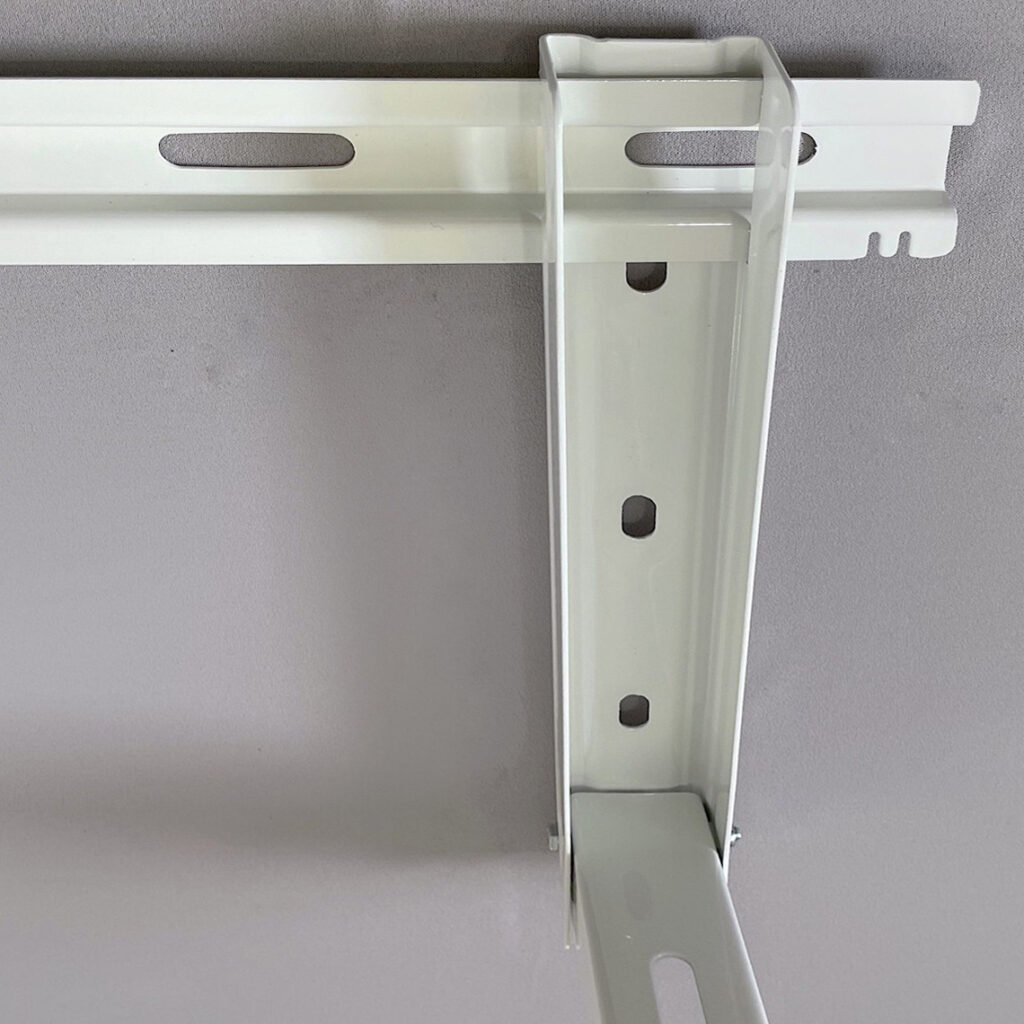

Płynna regulacja rozstawu ramion wsporników oraz antywibracyjnych podkładek montażowych

Dzięki regulacji rozstawu ramion i antywibracyjnych podkładek montażowych, na wsporniku można zainstalować większość urządzeń zewnętrznych (klimatyzatorów, pomp ciepła, agregatów chłodniczych).

Zaletą takiego rozwiązania jest możliwość zainstalowania nowego urządzenia na istniejącym już wsporniku, w przypadku rozbudowy instalacji lub jej zmiany.

Dzięki regulacji rozstawu ramion, na wsporniku można zainstalować nową większą lub nowocześniejszą jednostkę, bez konieczności montażu nowych wsporników lub wiercenia dodatkowych otworów w elewacji. To też krótszy czas instalacji, a co za tym idzie, oszczędność kosztów.

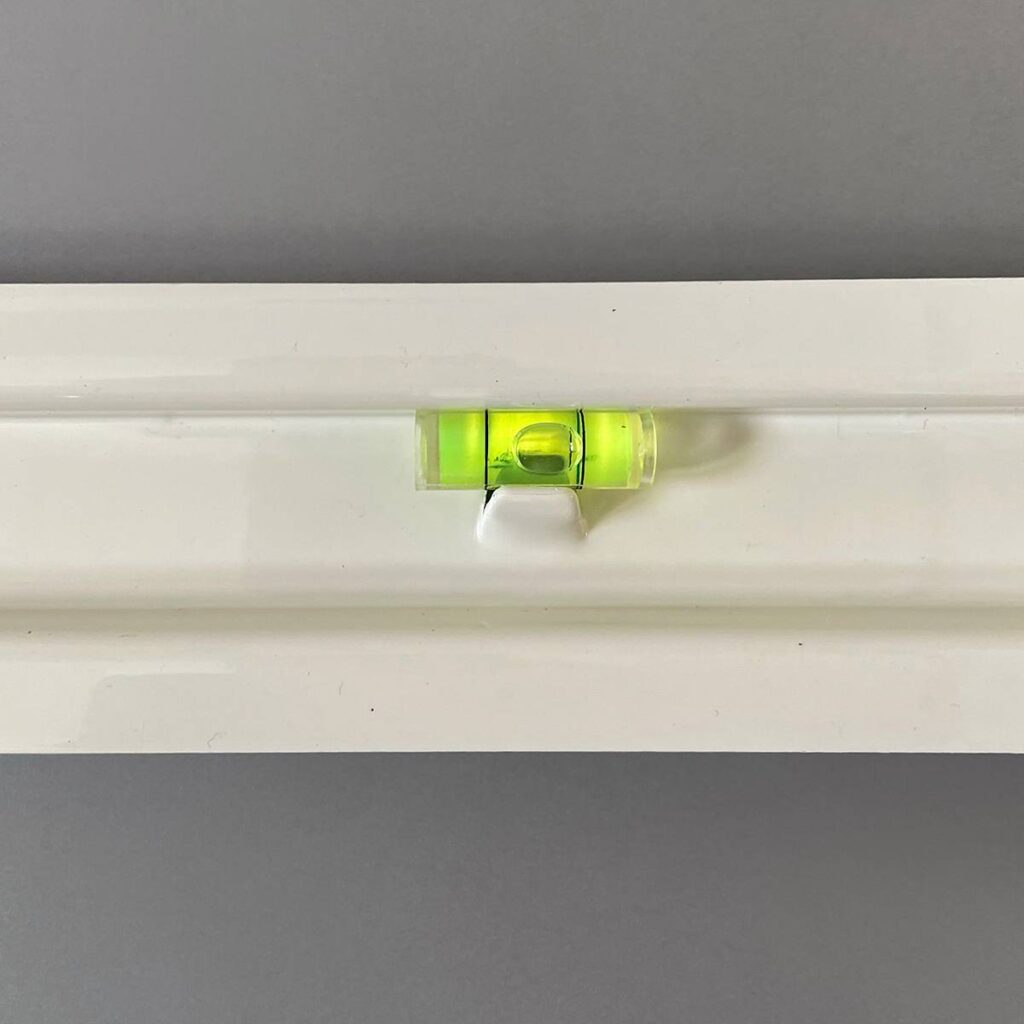

Poziomica wbudowana w belkę montażową

Rozwiązanie to przyśpiesza prawidłowy montaż wspornika oraz zwiększa bezpieczeństwo instalatora pracującego na wysokości.

Instalator nie będzie musiał operować dodatkową poziomicą przykręcając jednocześnie wspornik, co przełoży się zarówno na jego bezpieczeństwo jak i czas poświęcony na instalację.

Duże, dopuszczalne obciążenie, potwierdzone badaniami wytrzymałościowymi

Duże dopuszczalne obciążenie wsporników zwiększa zakres możliwych zastosowań.

Waga klimatyzatorów, pomp ciepła i agregatów chłodniczych ma dużą rozpiętość.

Badania wytrzymałościowe są gwarancją długiej i bezpiecznej eksploatacji klimatyzatora, pompy ciepła czy agregatu chłodniczego.

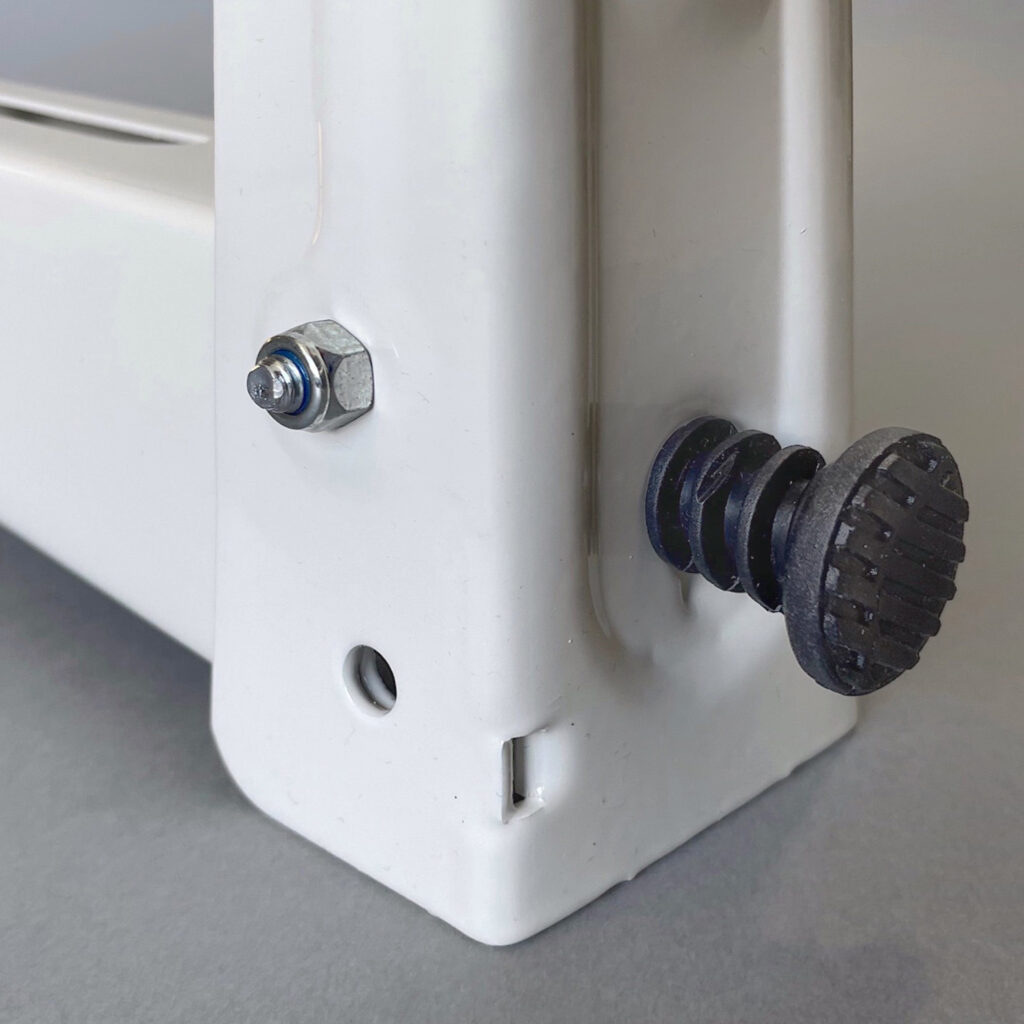

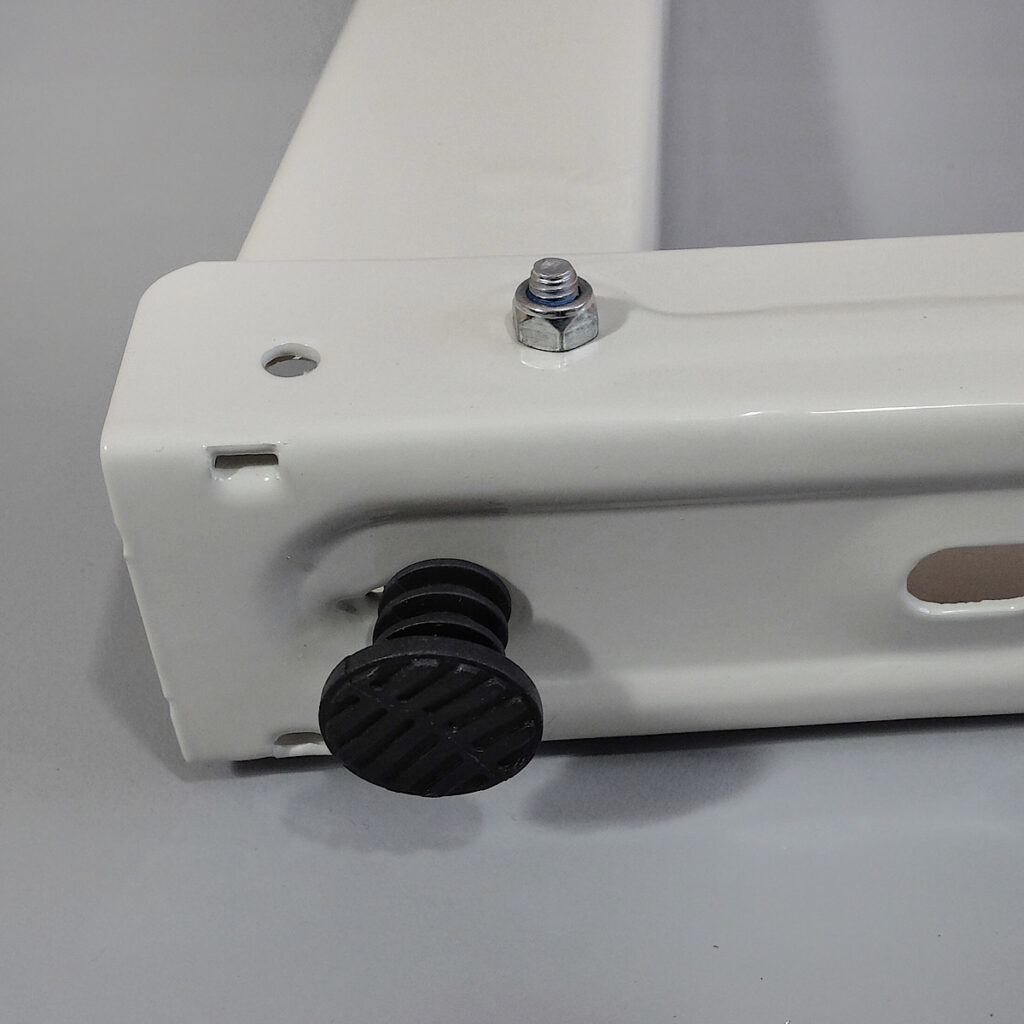

Możliwość regulacji odległości ruchomego ramienia od ściany

Jest to niezbędna funkcja w przypadku, gdy mamy do czynienia z nierówną ścianą.

Wbudowana regulacja pozwala na dokładne wypoziomowanie pracującego urządzenia, oraz jego pewne zamocowanie zgodne z wymaganiami producenta.

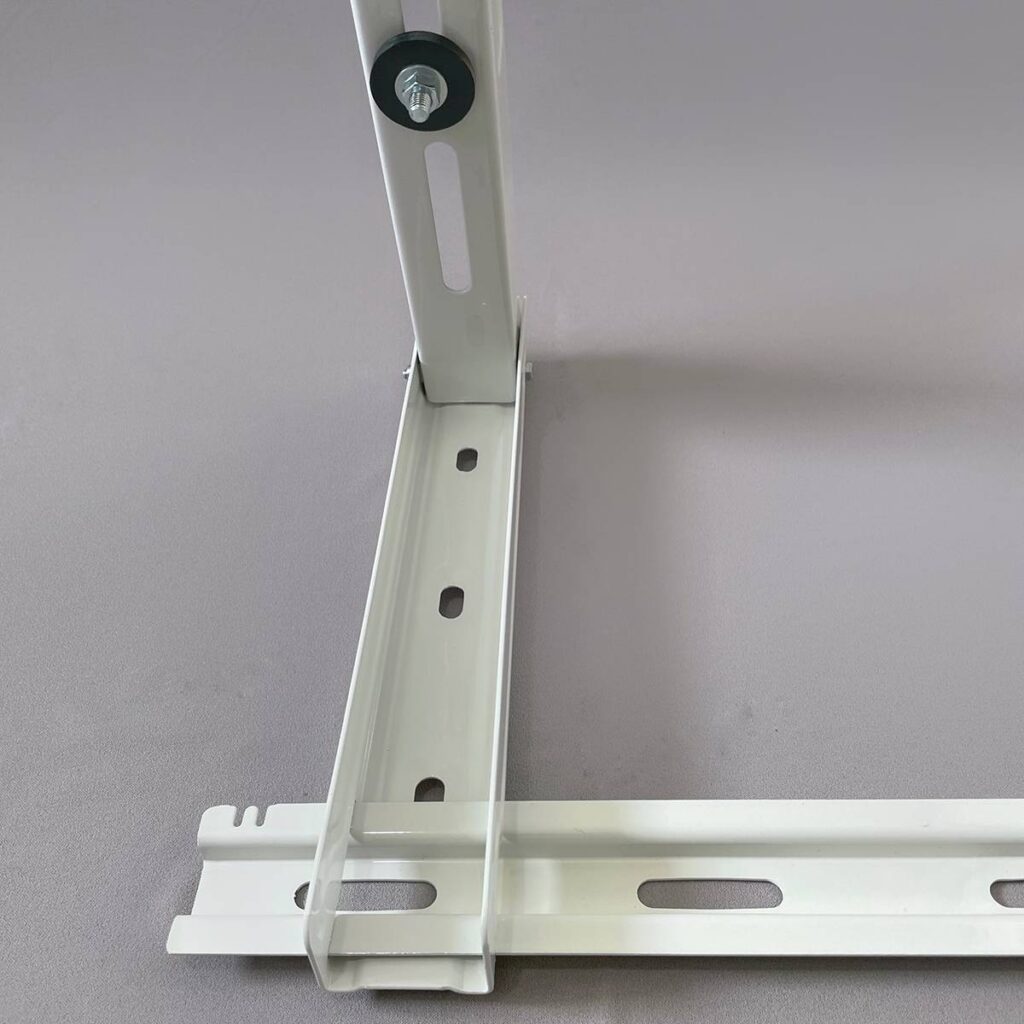

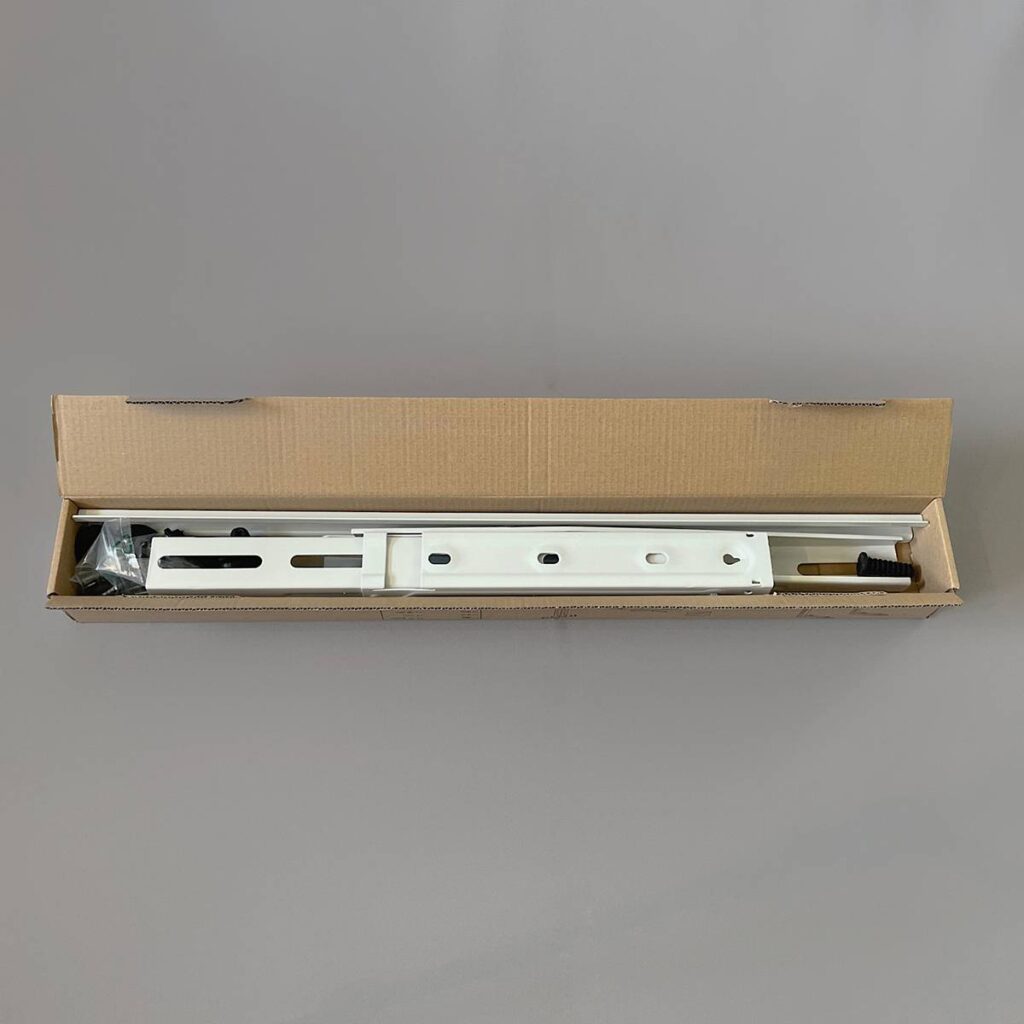

Składana konstrukcja wspornika – tani transport i łatwe magazynowanie

Dzięki składanej konstrukcji, wspornik jest dostarczany w niewielkim i poręcznym opakowaniu.

Jest łatwy do przewiezienia na miejsce instalacji oraz magazynowania.

Jest to szczególnie korzystne, gdy realizowana jest instalacja wielu urządzeń. Wówczas oszczędności związane z transportem i logistyką są znaczące.
