Wspornik spawany elka / ocynkowany / 50033LO

105.78  Cena netto 86.00

Symbol 50033LO
Wysokość ramienia 500 mm
Długość ramienia 500 mm
Udźwig (dopuszczalne obciążenie 1 szt. / 1 kpl.) 38 kg / 76 kg

Koszt dostawy
Koszt transportu zależny jest od wielkości i rodzaju zamówienia, oraz miejsca dostawy. Indywidualna wycena pozwala go zminimalizować. Kalkulacja kosztów transportu zostanie wysłana e-mailem w możliwie najkrótszym czasie.

Wspornik spawany elka / ocynkowany / 50033LO

Dane techniczne
Zastosowanie
Wykonanie
Zawartość zestawu
Montaż
Dodatkowe wyposażenie

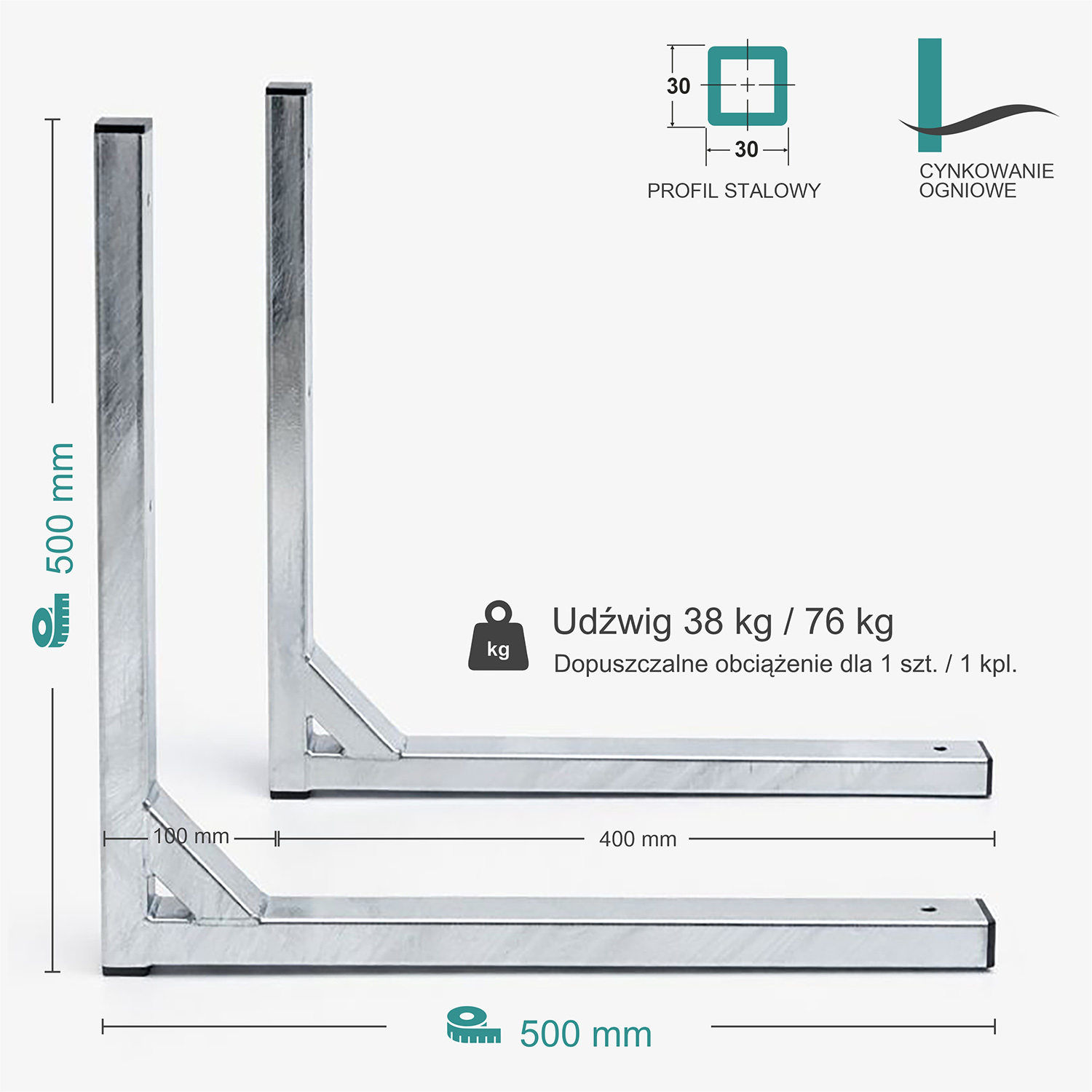

Dane techniczne

Długość ramienia naściennego 500 mm
Wysokość ramienia wspierającego 500 mm
Konstrukcja Spawana
Typ konstrukcji Elka
Profil stalowy zamknięty zimnogięty (stal 1 GATUNEK) Przekrój kwadratowy 30 mm x 30 mm, grubość ścianki 2 mm
Max obciążenie 1 szt. 38 kg
Max obciążenie 1 kpl. 76 kg
Waga 1 kpl. 4.1 kg
Wykończenie powierzchni
Ocynkowana
Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
Maksymalna ilość na palecie 100 kpl.
Producent  Produkcja własna Deli
Nazwa i symbol  Wspornik spawany elka / ocynkowany / 50033LO
Na życzenie Klienta zapewniamy Obliczenia nośności, Rysunki techniczne

Zastosowanie

Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości.

Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.

Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.

Wspornik spawany elka / ocynkowany / 50033LO umożliwia bezpieczny montaż jednostek zewnętrznych:

  • klimatyzatorów,
  • pomp ciepła,
  • skraplaczy,
  • agregatów prądotwórczych,
  • agregatów chłodniczych,
  • systemów rekuperacji,
  • wentylatorów wyciągowych,
  • sprężarek,
  • systemów VRF i VRV,
  • i innych urządzeń wymagających montażu ściennego.

Wykonanie

Wspornik spawany elka / ocynkowany / 50033LO został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.

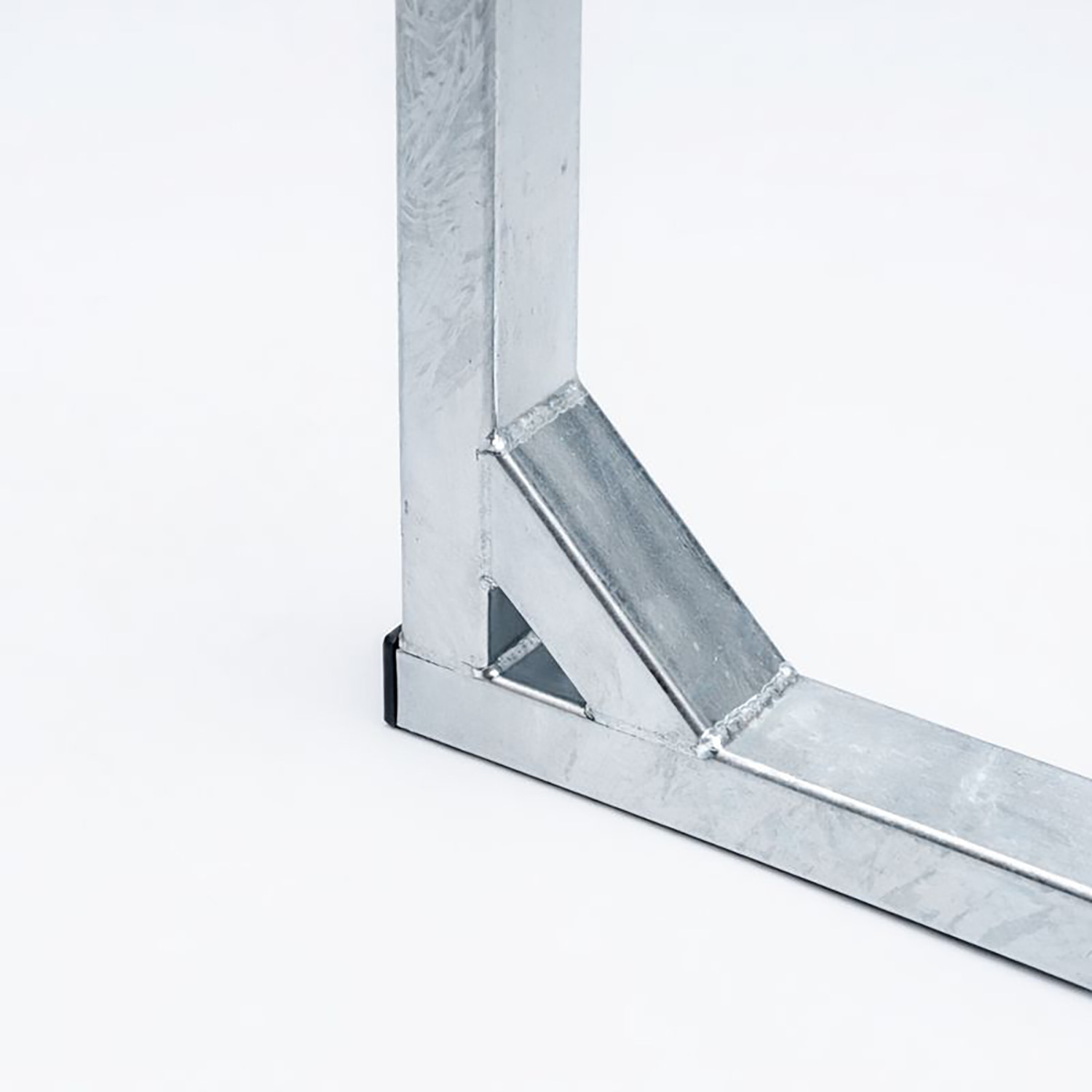

Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są z zimnogiętej stali S235JR. Wsporniki spawane są metodą MIG.

Powierzchnia wspornika jest piaskowana, a następnie ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z POLSKĄ NORMĄ PN-EN ISO 1461. Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania. Stanowi to skuteczne zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne.

Poprzeczka stanowi stężenie wspornika i znajduje się nad ramieniem (konstrukcja typu elka).  Taka budowa wspornika nie pozwala na zamontowanie urządzenia bezpośrednio przy ścianie, co jest zalecane dla każdej jednostki zewnętrznej.

Wspornik posiada certyfikat jakości potwierdzony badaniami w Laboratorium Badań Elementów i Konstrukcji Inżynierskich  Instytutu Politechnicznego Zakładu Budownictwa  KPU w Krośnie.

Zawartość zestawu

Wspornik spawany elka / ocynkowany / 50033LO – 2 szt.
Komplet zaślepek PCV

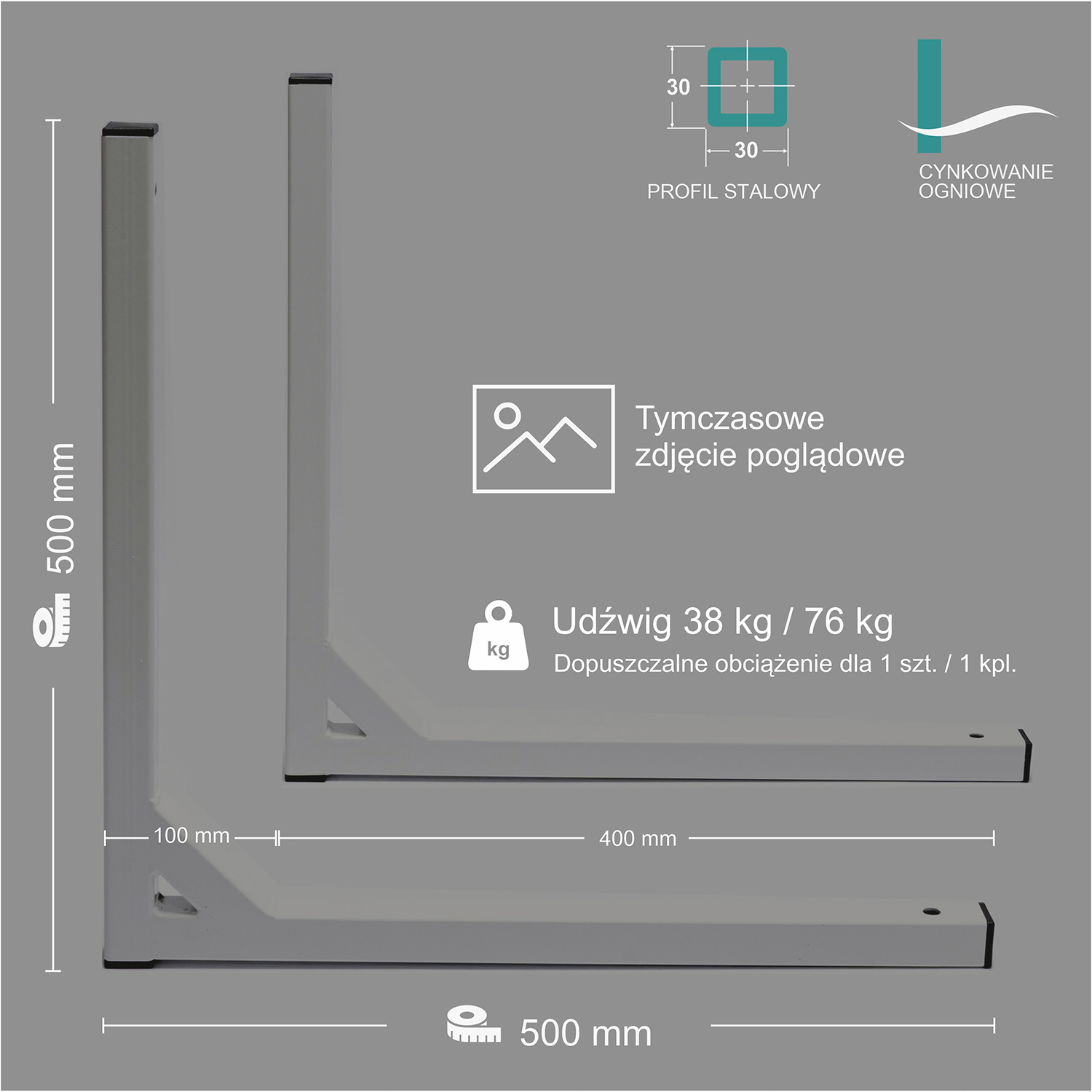

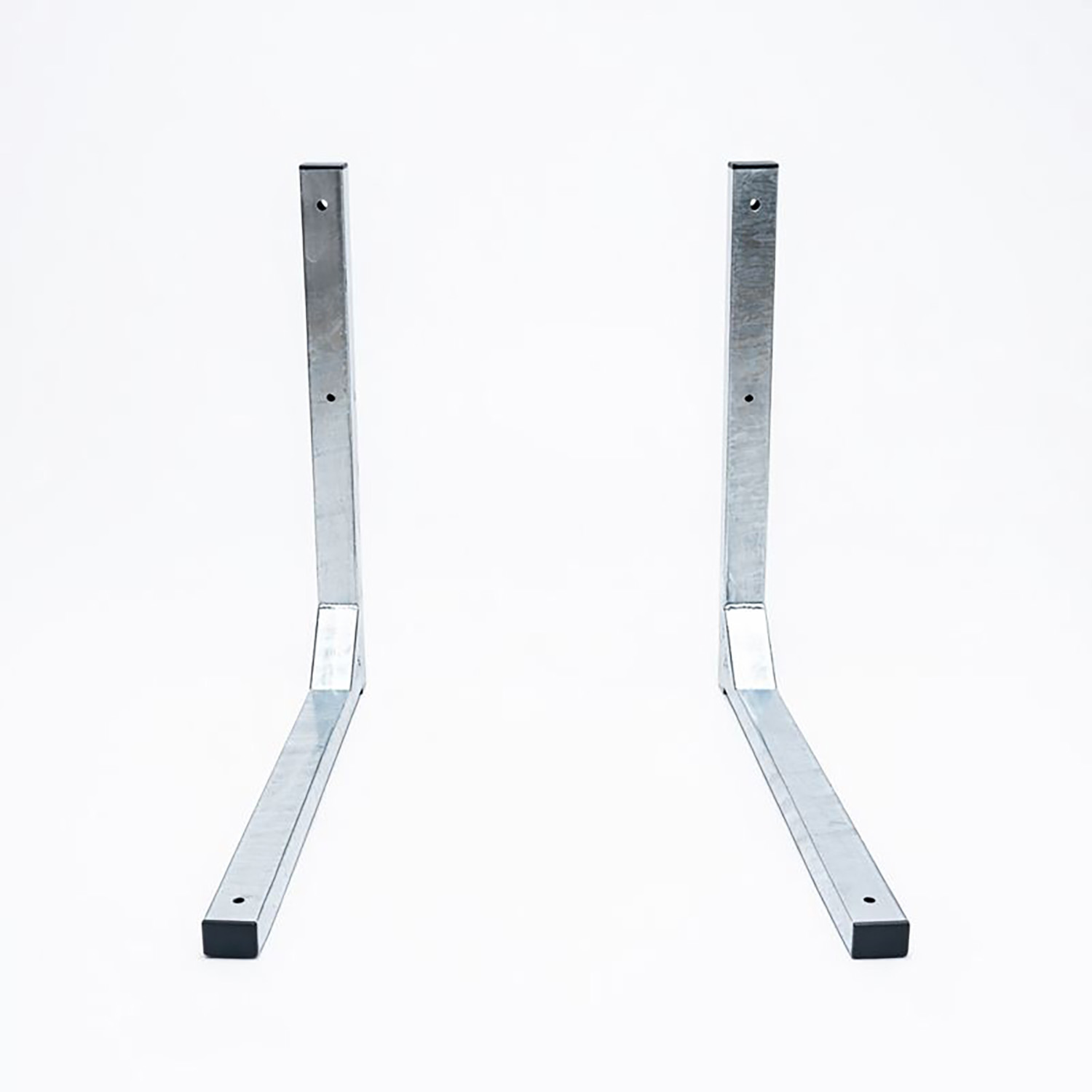

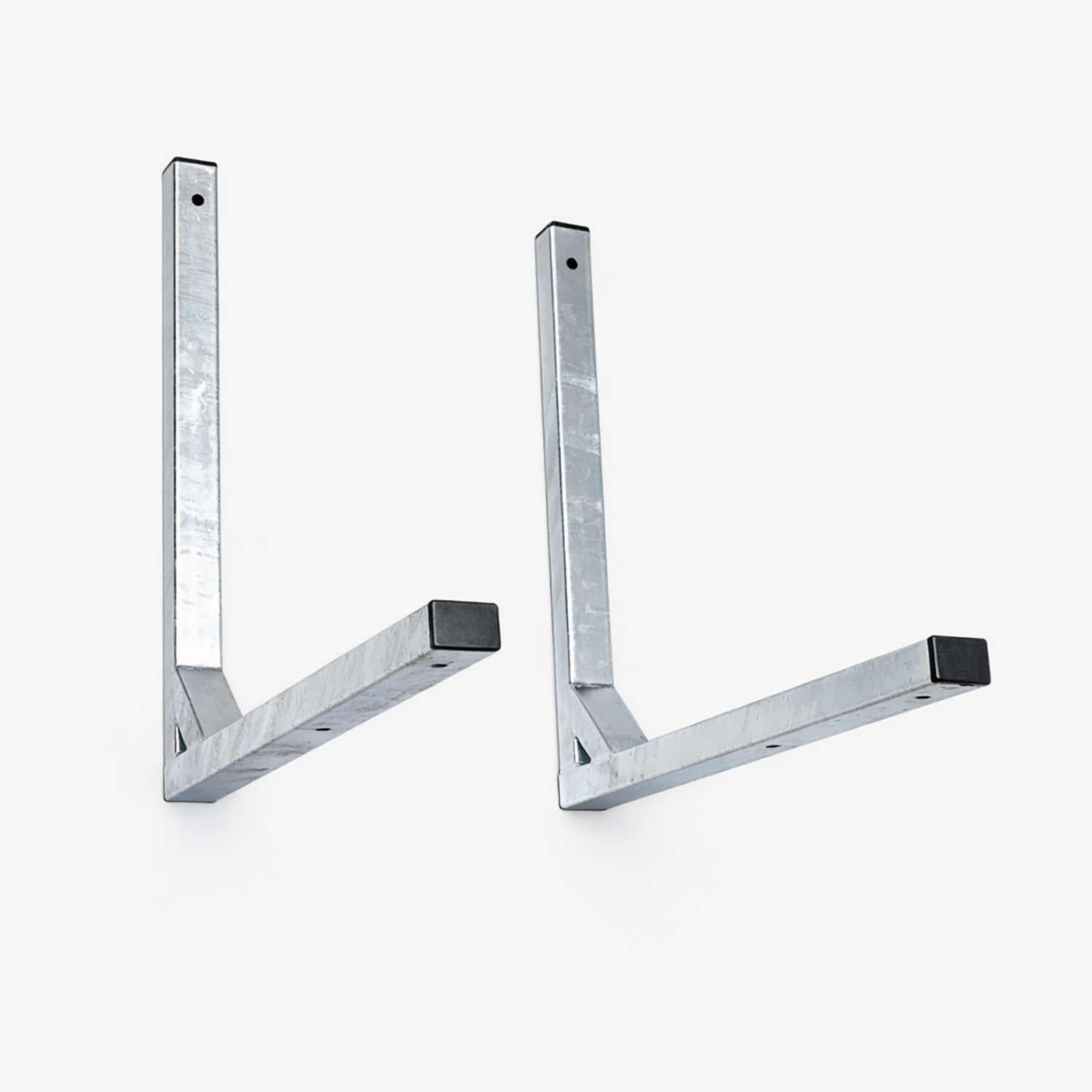

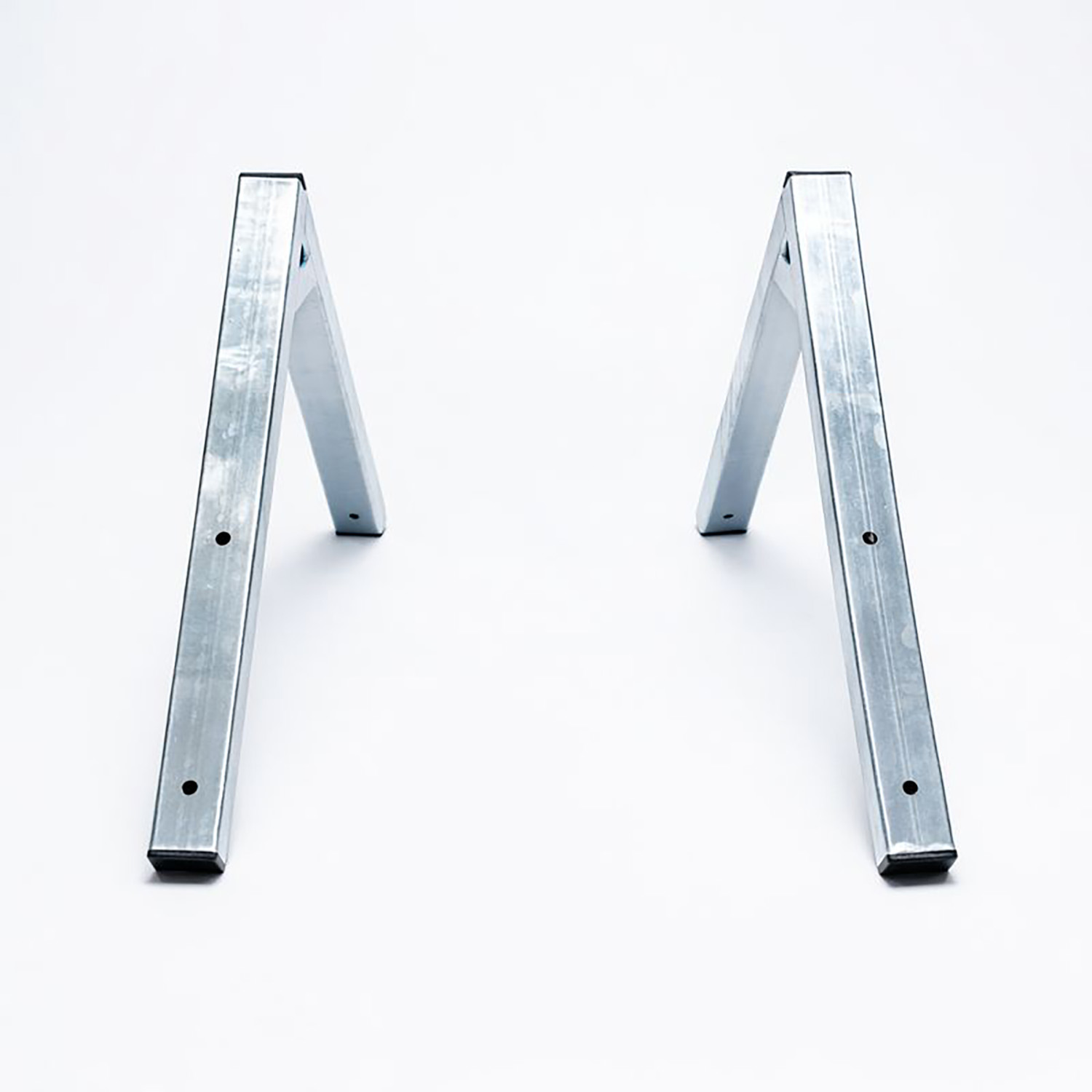

Zdjęcia prezentują  jeden, wybrany rozmiar produktu. Sposób wykonania, kolor i struktura materiału są rzeczywiste. Produkt może różnić się proporcjami długości ramion do profilu kształtownika oraz ilością otworów montażowych.

*Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.

Montaż

Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana – patrz Zalecenia montażowe

Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora

Dodatkowe wyposażenie

WIBROIZOLATORY

W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.

TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM

Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.

Taca ociekowa z przewodem grzewczym i termostatem

Taca ociekowa z przewodem grzewczym i termostatem - zamontowana

Ramię naścienne

500 mm

Ramię wspierające

500 mm

Konstrukcja

Spawana

Typ konstrukcji

Elka

Stal

Przekrój kwadratowy – 30 mm x 30 mm, grubość ścianki 2 mm

Max obciążenie 1 szt.

38 kg

Max obciążenie 1 kpl.

76 kg

Waga 1 kpl.

4,1 kg

Wykończenie powierzchni

Ocynkowana

Sposób pakowania

Folia, Karton (pudełko) dodatkowo płatne

Producent

Produkcja własna Deli

Zapewniamy

Obliczenia nośności, Rysunki techniczne
