Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX

204.18  Cena netto 166.00

Cena dotyczy kpl. (2 szt.)

Symbol 60035P INOX

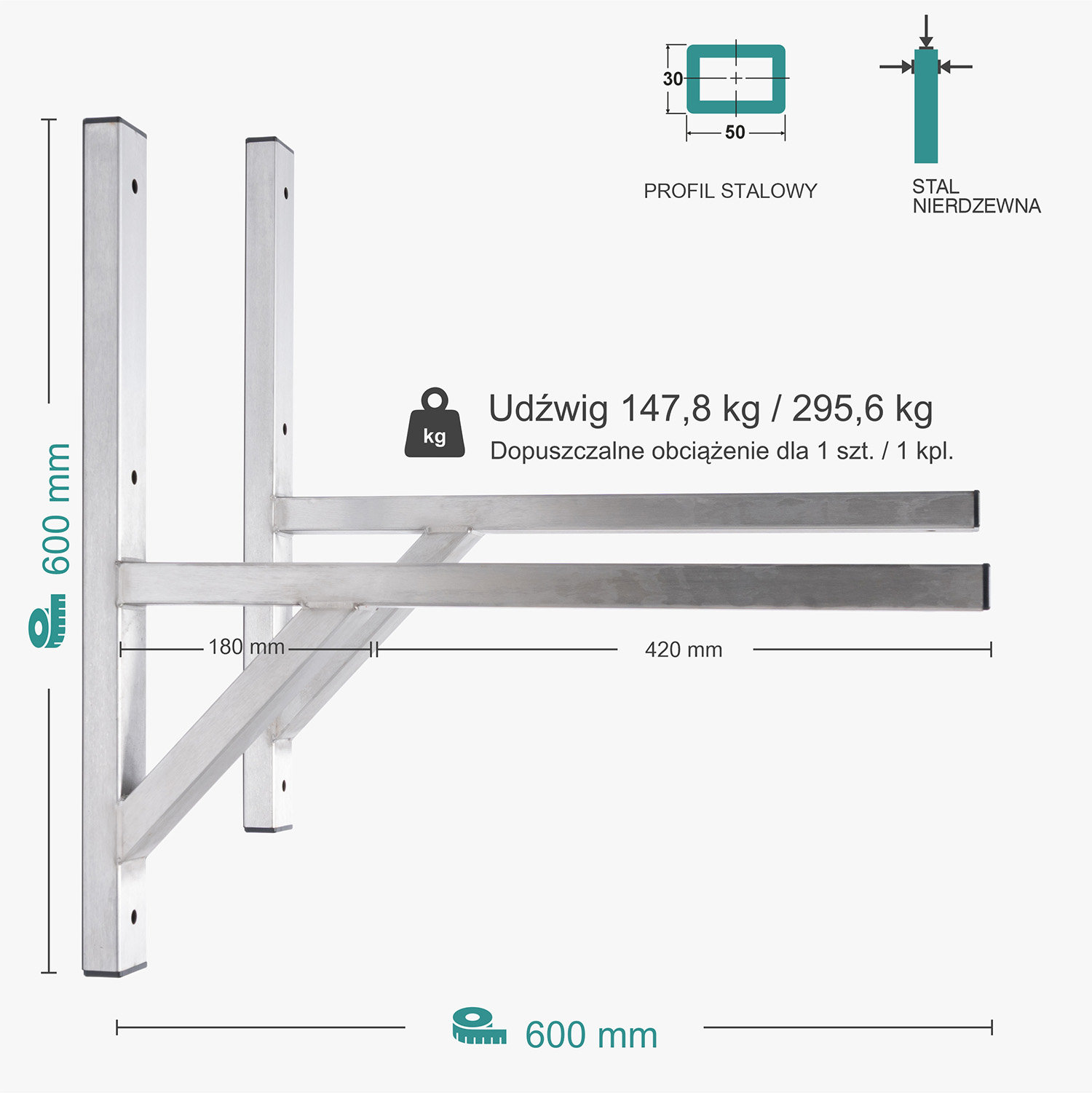

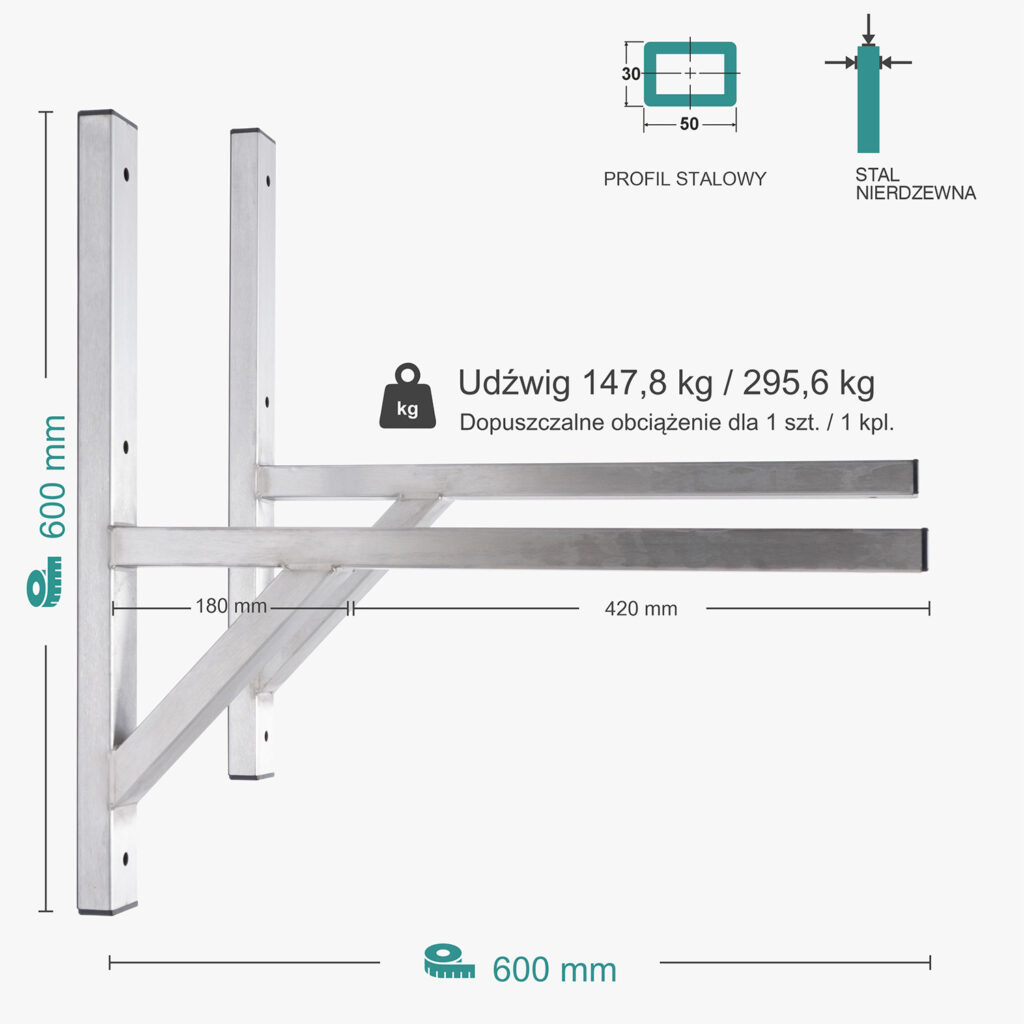

Wysokość ramienia 600 mm
Długość ramienia 600 mm
Udźwig (dopuszczalne obciążenie 1 szt. / 1 kpl.) 147,8 kg / 295,6 kg

Koszt dostawy
Koszt transportu zależny jest od wielkości i rodzaju zamówienia, oraz miejsca dostawy. Indywidualna wycena pozwala go zminimalizować. Kalkulacja kosztów transportu zostanie wysłana e-mailem w możliwie najkrótszym czasie.

Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX

REKOMENDACJA INSTYTUTU TECHNIKI BUDOWLANEJ

Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ

KATALOGOWE INFORMACJE O PRODUKCIE

  • Nazwa i symbol Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX
  • Długość ramienia naściennego 600 mm
  • Wysokość ramienia wspierającego 600 mm
  • Konstrukcja Spawana
  • Typ konstrukcji Podpórka
  • Profil Zamknięty ze stali nierdzewnej INOX (chromonikiel)
  • Przekrój Prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
  • Max obciążenie 1 szt. 147,8 kg
  • Max obciążenie 1 kpl. 295,6 kg
  • Waga 1 kpl. 6,23 kg
  • Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
    Maksymalna ilość na palecie 100 kpl.
    Producent  Produkcja własna Deli

PRZEZNACZENIE I ZALECENIA

Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować urządzenie zewnętrzne o dowolnej szerokości, mając na uwadze, że maksymalne obciążenie dla 1 sztuki wynosi – 147,8 kg, a dla dwóch sztuk (kompletu) – 295,6 kg.

Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.

Przed zamontowaniem jednostki zewnętrznej na wsporniku zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie  zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.

Dzięki temu, że pojedyncze wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości, którego waga jest odpowiednia do udźwigu uchwytu.

Najczęściej urządzenie ustawia się na dwóch wspornikach (1 kpl.) Zdarza się jednak, że do montażu większych jednostek zewnętrznych, stosuje się dwa lub więcej kompletów wsporników spawanych.

Zaletą wsporników spawanych jest możliwość zastosowania jednego typu uchwytów montażowych do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.

Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX umożliwia bezpieczny montaż jednostek zewnętrznych:

  • klimatyzatorów,
  • pomp ciepła,
  • skraplaczy,
  • agregatów prądotwórczych,
  • agregatów chłodniczych,
  • systemów rekuperacji,
  • wentylatorów wyciągowych,
  • sprężarek,
  • systemów VRF i VRV,
  • i innych urządzeń wymagających montażu ściennego.

Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.

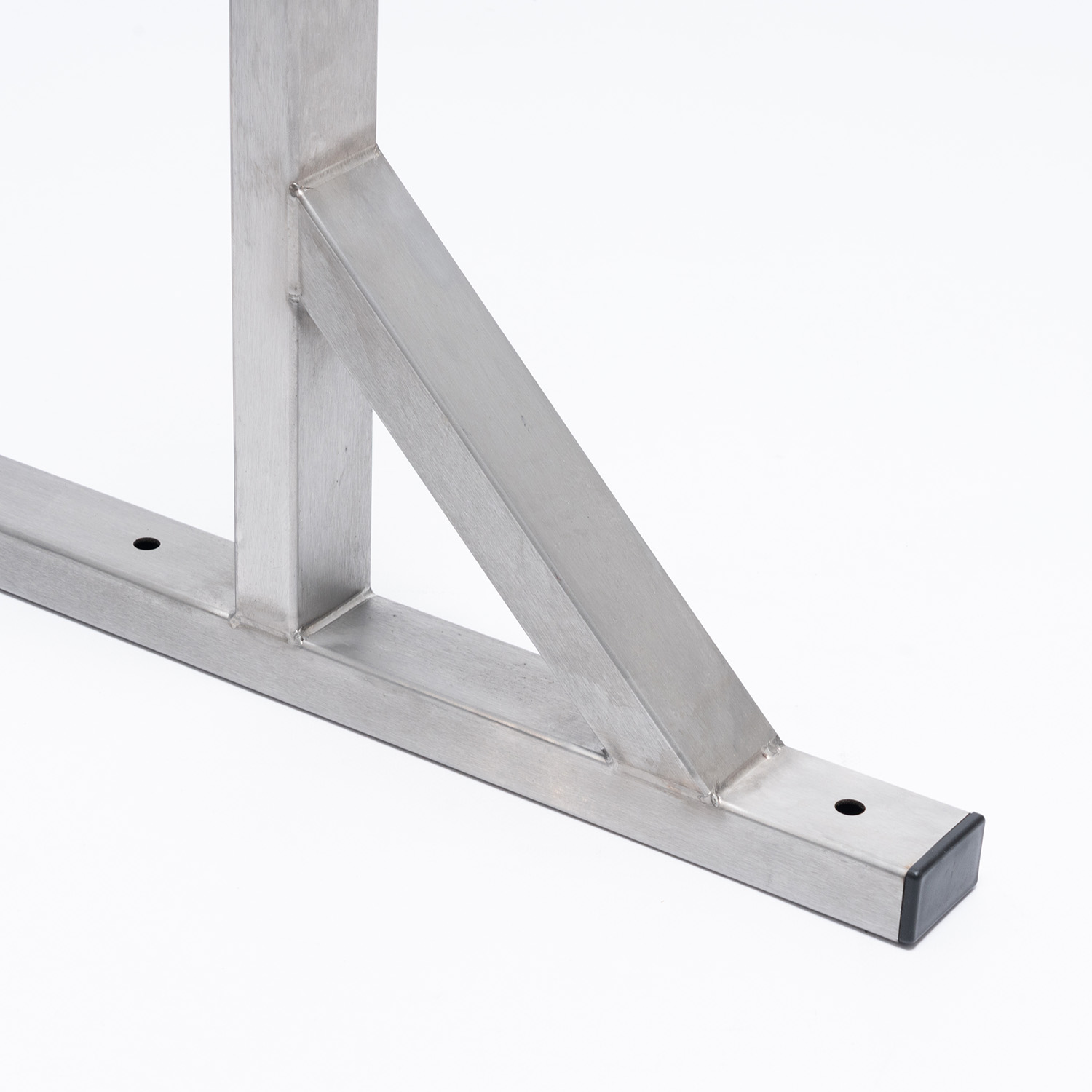

Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są ze stali nierdzewnej INOX (chromonikiel). Wsporniki spawane są metodą MIG.

Skład chemiczny stali nierdzewnej INOX bazuje na kilku podstawowych pierwiastkach stopowych, takich jak chrom, nikiel oraz molibden, które oprócz żelaza jako głównego składnika są wprowadzane do stali w celu uzyskania określonych właściwości, w tym:

  • odporności korozyjnej,
  • wytrzymałości mechaniczne
  • odporności na niskie i wysokie temperatury.

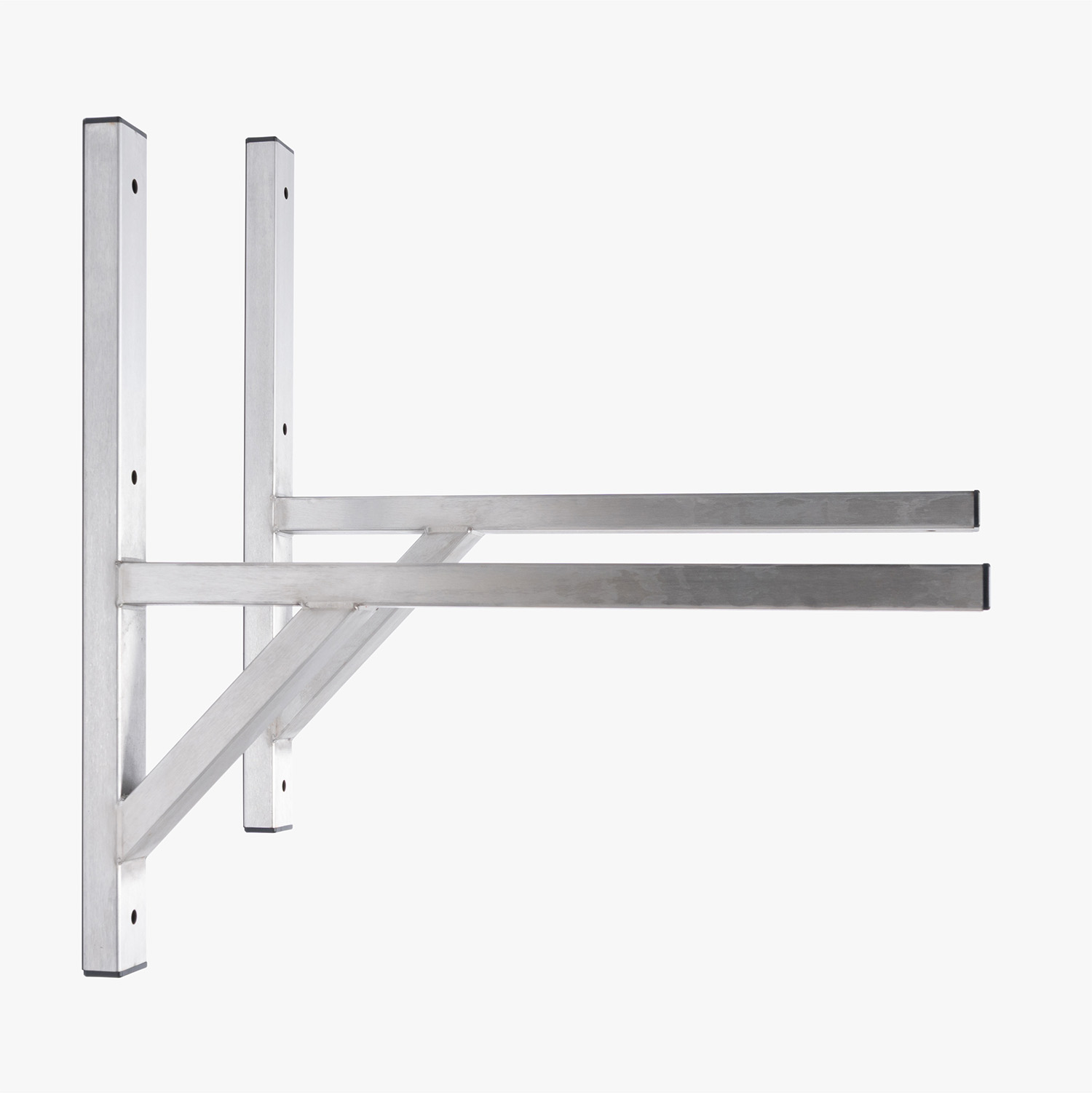

Poprzeczka stanowi stężenie wspornika i znajduje się pod ramieniem (konstrukcja typu podpórka).

Wspornik został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REKOMENDACJĘ

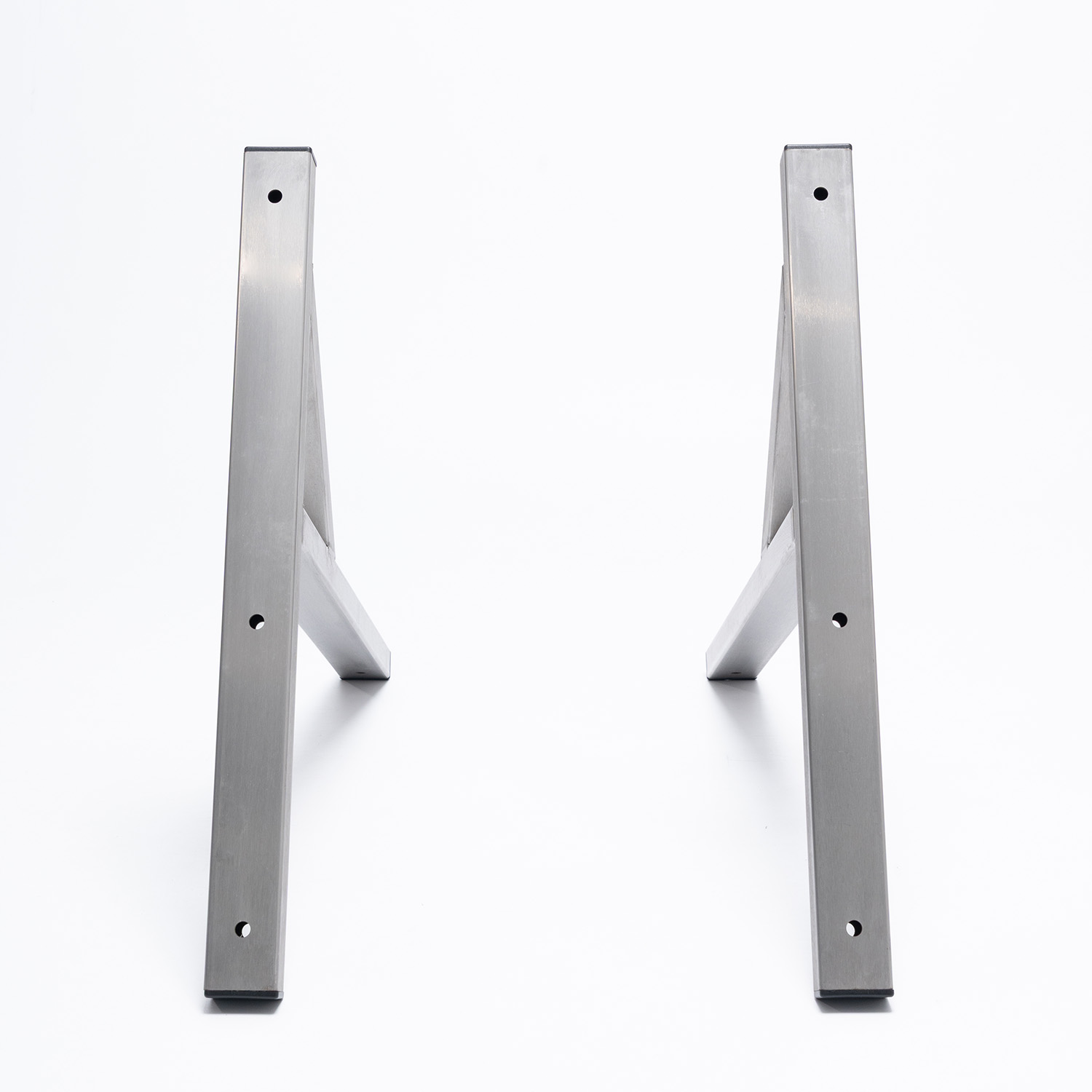

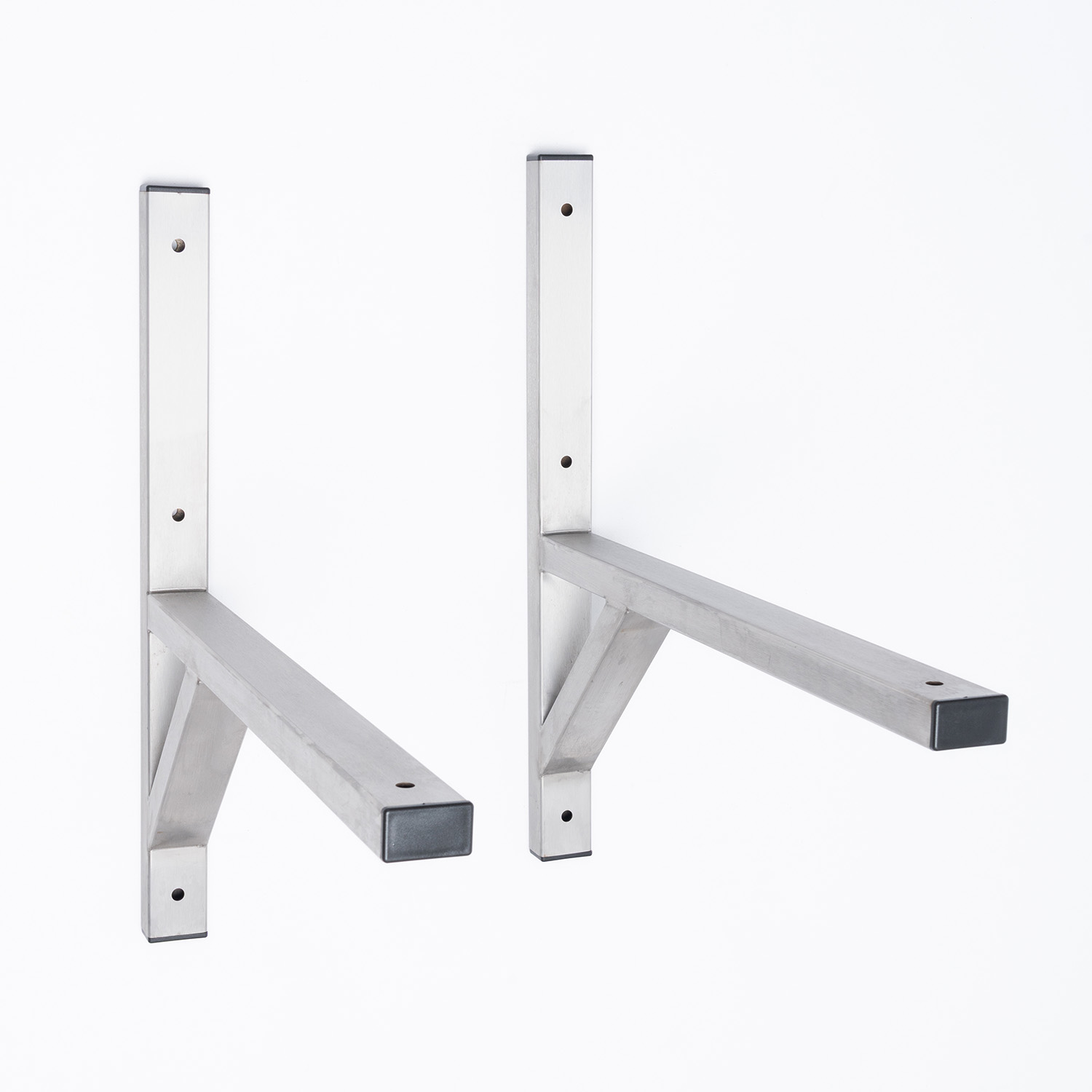

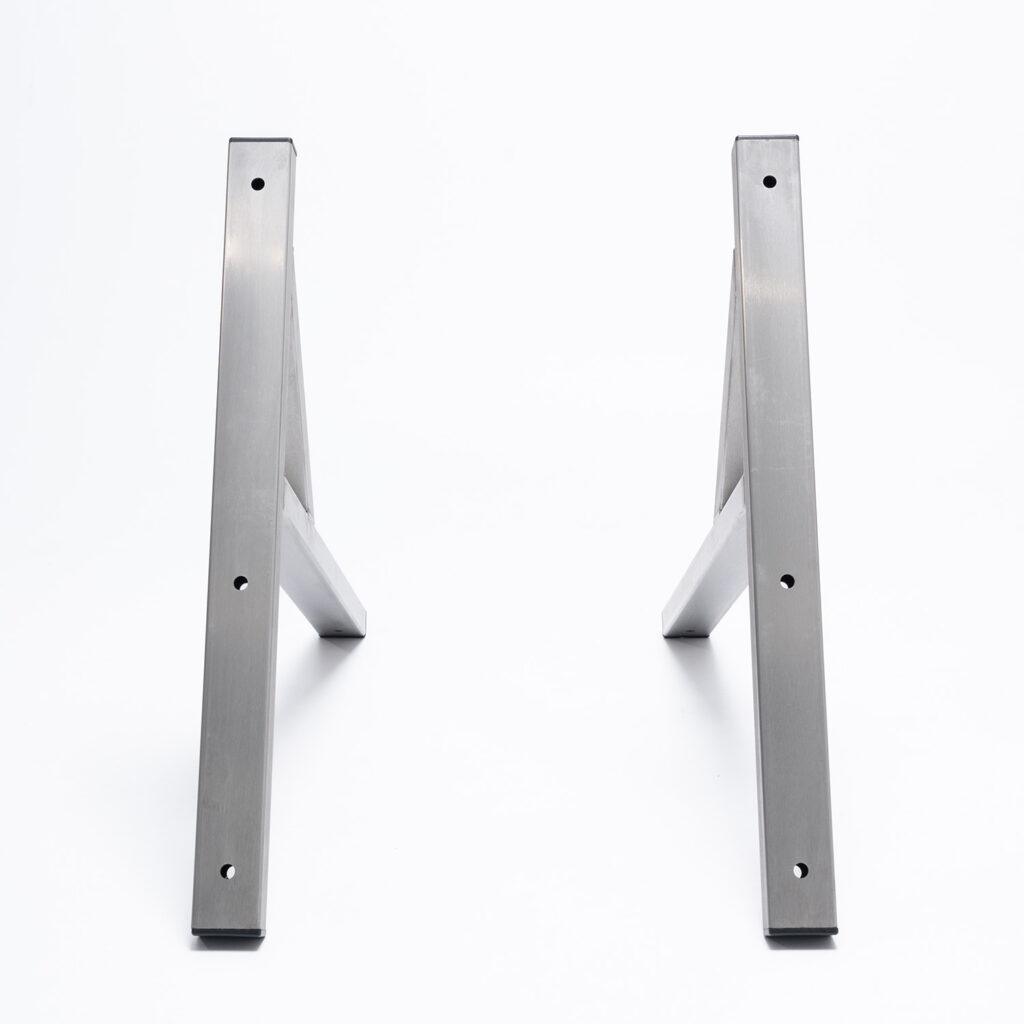

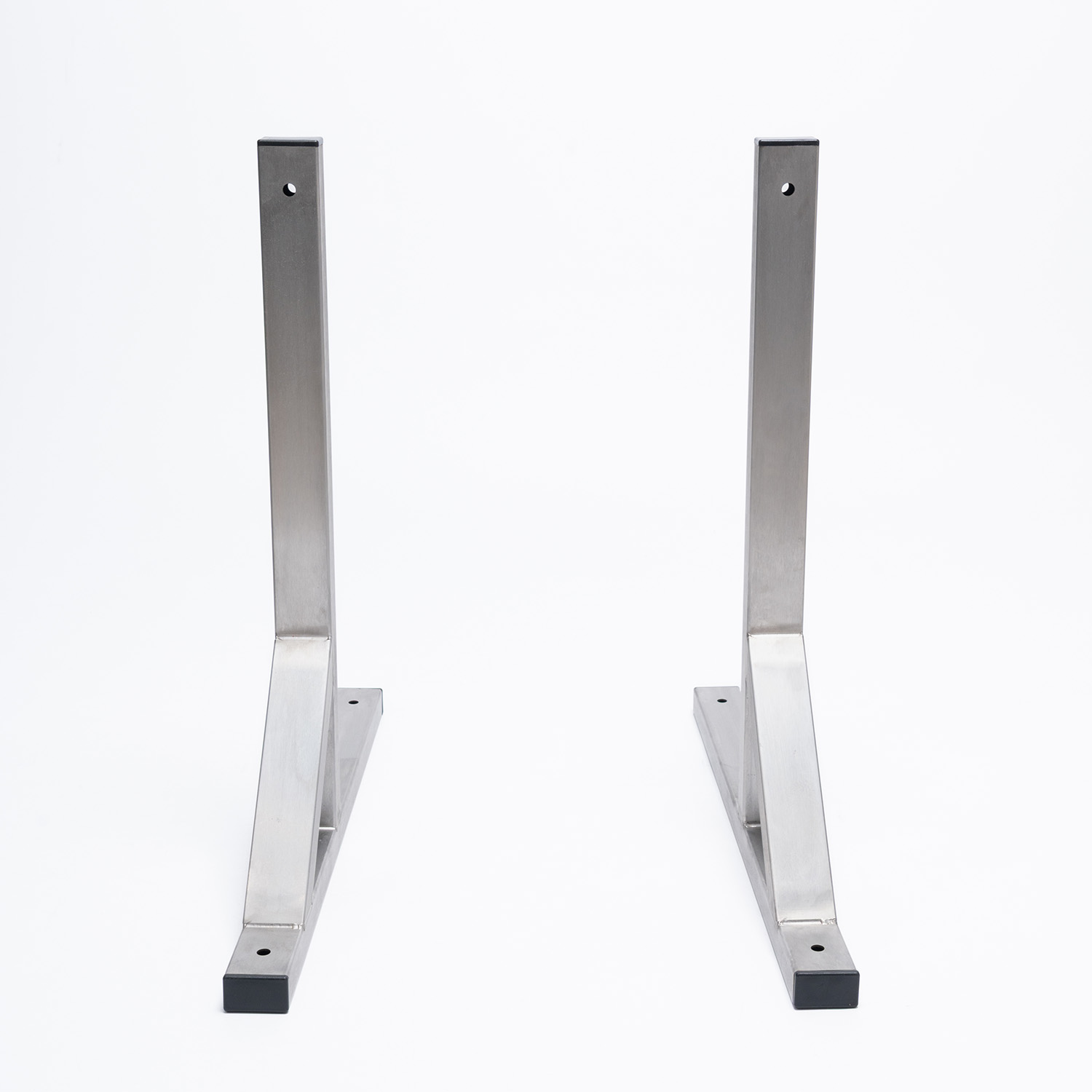

Wspornik spawany podpórka / stal nierdzewna INOX / 60035P INOX – 2 szt.

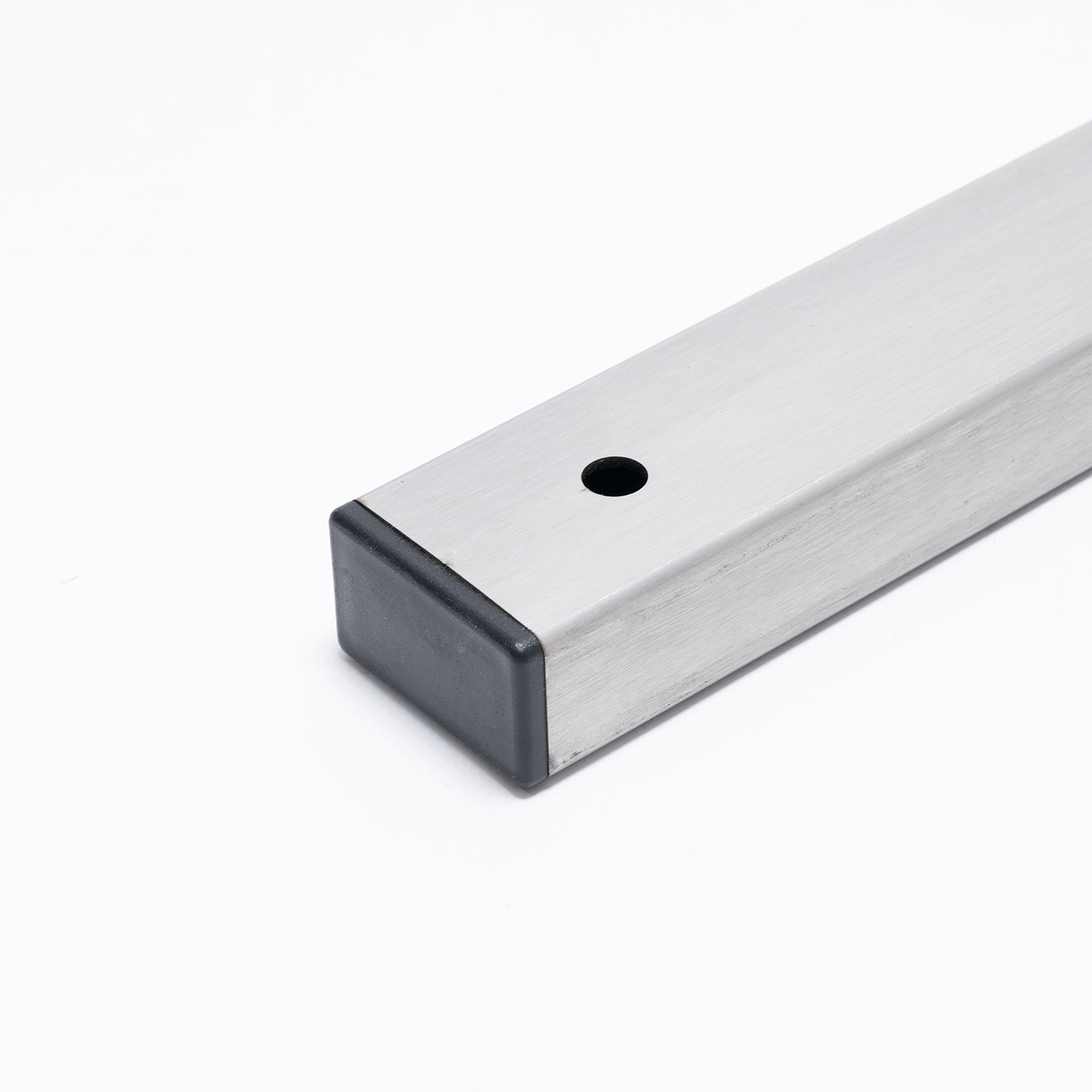

Komplet zaślepek PCV

Wsporniki wysyłamy pakowane w karton lub w owinięte w folię.

**Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.

Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.

Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana.

Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora

WIBROIZOLATORY

W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.

TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM

Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.

Ramię naścienne

600 mm

Ramię wspierające

600 mm

Konstrukcja

Spawana

Typ konstrukcji

Podpórka

INOX stal nierdzewna

Przekrój prostokątny – 30 mm x 50 mm, grubość ścianki 2 mm

Max obciążenie 1 szt.

147,8 kg

Max obciążenie 1 kpl.

295,6 kg

Waga 1 kpl.

6,23 kg

Wykończenie powierzchni

Stal nierdzewna INOX

Sposób pakowania

Folia, Karton (pudełko) dodatkowo płatne

Producent

Produkcja własna Deli

Zapewniamy

Obliczenia nośności, Rysunki techniczne
