Wspornik spawany podpórka / stal nierdzewna INOX / 80035P BIG INOX
Dane techniczne
Zastosowanie
Wykonanie
Zawartość zestawu
Montaż
Dodatkowe wyposażenie

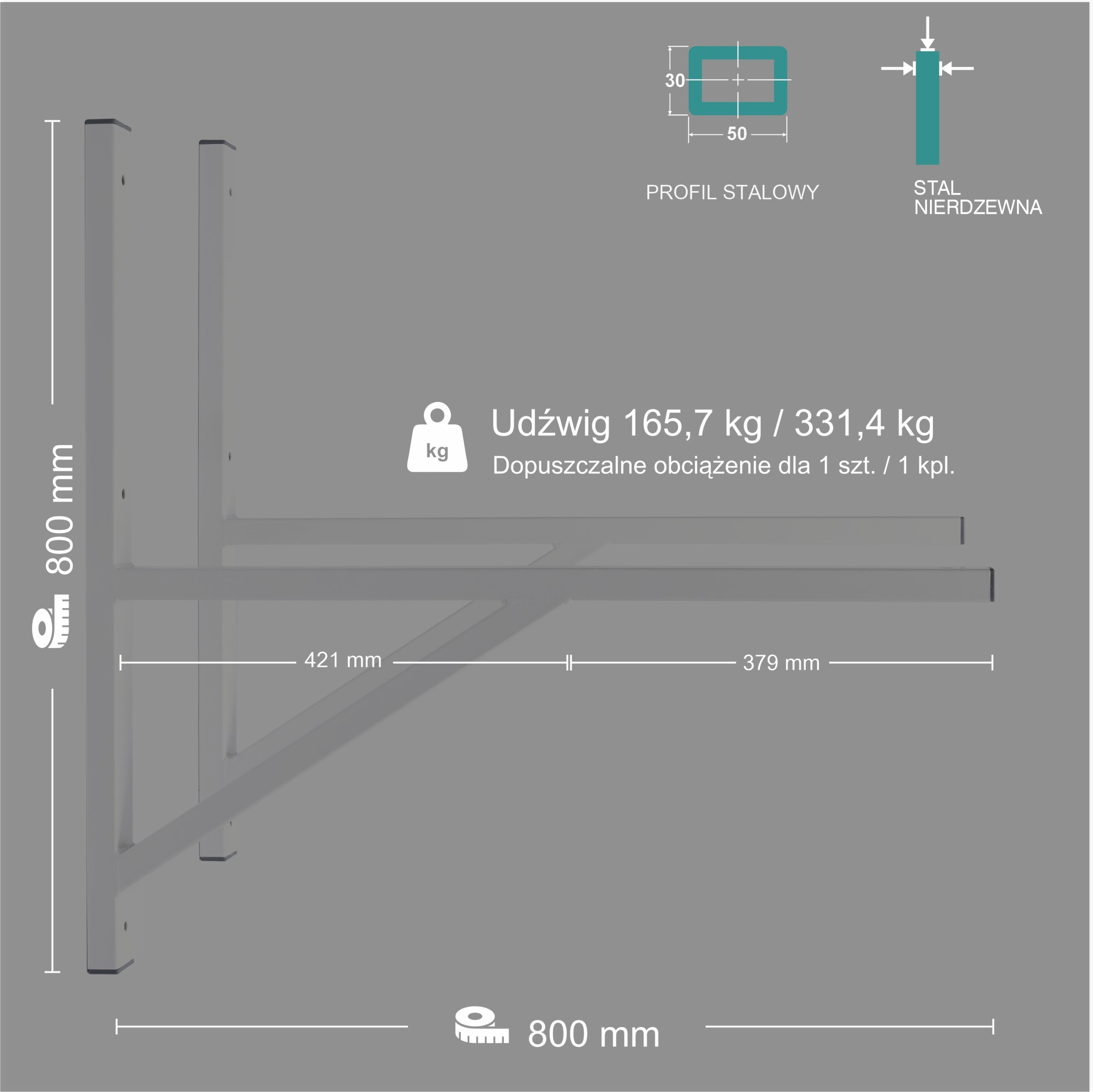

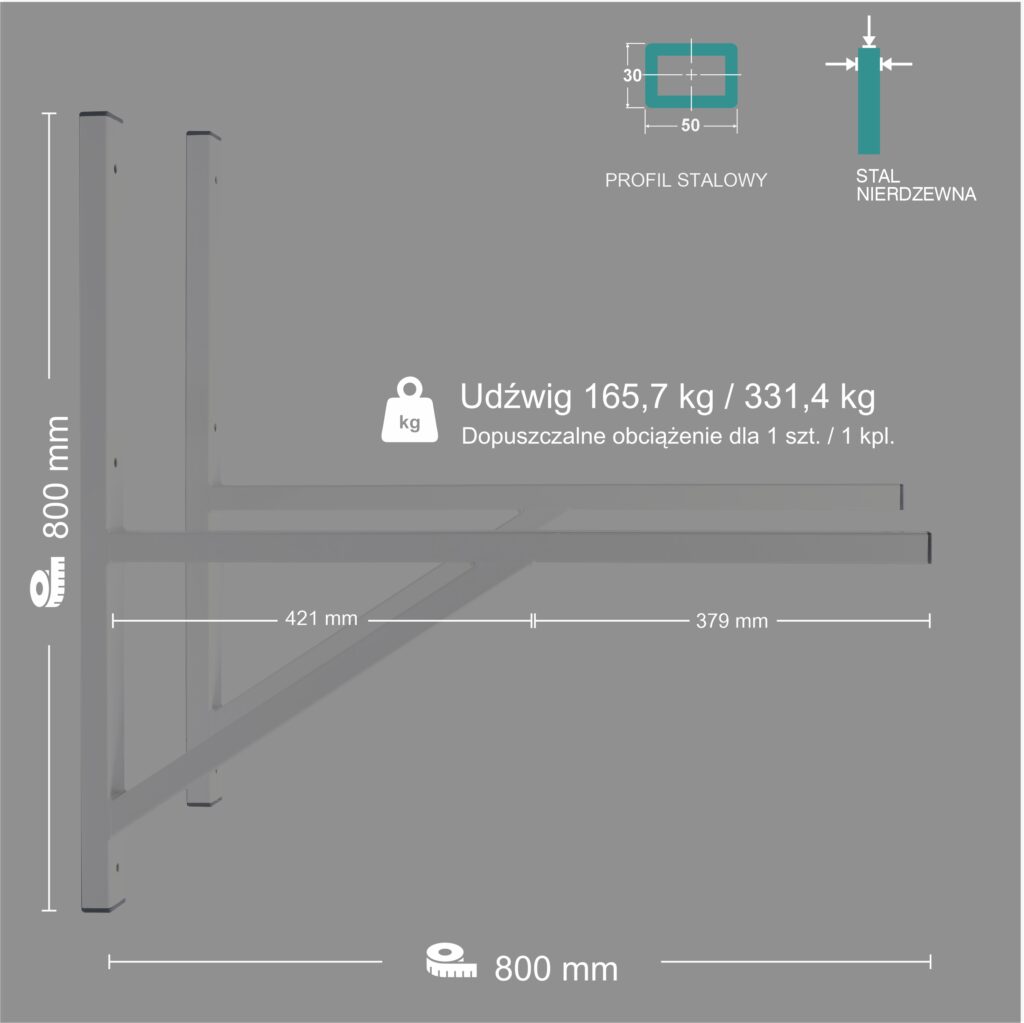

Dane techniczne
Długość ramienia naściennego 800 mm
Wysokość ramienia wspierającego 800 mm
Konstrukcja Spawana
Typ konstrukcji Podpórka
Profil ze stali nierdzewnej INOX zamknięty (chromonikiel INOX 0.1.4307/304L) Przekrój prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
Max obciążenie 1 szt. 165 kg
Max obciążenie 1 kpl. 331,4 kg
Waga 1 kpl. 9.36 kg
Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
Maksymalna ilość na palecie 80 kpl.
Producent Produkcja własna Deli
Nazwa i symbol Wspornik spawany podpórka / stal nierdzewna INOX / 80035P BIG INOX
Na życzenie Klienta zapewniamy Obliczenia nośności, Rysunki techniczne
Zastosowanie
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.
Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P BIG INOX umożliwia bezpieczny montaż jednostek zewnętrznych:
- klimatyzatorów,
- pomp ciepła,
- skraplaczy,
- agregatów prądotwórczych,
- agregatów chłodniczych,
- systemów rekuperacji,
- wentylatorów wyciągowych,
- sprężarek,
- systemów VRF i VRV,
- i innych urządzeń wymagających montażu ściennego.
Wykonanie
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P BIG INOX został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są ze stali nierdzewnej INOX (chromonikiel INOX 0.1.4307/304L). Wsporniki spawane są metodą MIG.
Skład chemiczny stali nierdzewnej INOX bazuje na kilku podstawowych pierwiastkach stopowych, takich jak chrom, nikiel oraz molibden, które oprócz żelaza jako głównego składnika są wprowadzane do stali w celu uzyskania określonych właściwości, w tym: odporności korozyjnej, wytrzymałości mechanicznej oraz odporności na niskie i wysokie temperatury.
Poprzeczka stanowi stężenie wspornika i znajduje się pod ramieniem (konstrukcja typu podpórka). Sięga ona do połowy długości ramienia, co zapobiega wyginaniu wspornika.
Wspornik posiada certyfikat jakości potwierdzony badaniami w Laboratorium Badań Elementów i Konstrukcji Inżynierskich Instytutu Politechnicznego Zakładu Budownictwa KPU w Krośnie.
Zawartość zestawu
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P BIG INOX – 2 szt.
Komplet zaślepek PCV
Zdjęcie prezentuje jeden, wybrany rozmiar produktu. Sposób wykonania, kolor i struktura materiału są rzeczywiste. Produkt może różnić się proporcjami długości ramion do profilu kształtownika oraz ilością otworów montażowych.
Montaż
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana – patrz Zalecenia montażowe
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
Dodatkowe wyposażenie
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
