Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX
REKOMENDACJA INSTYTUTU TECHNIKI BUDOWLANEJ
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
Katalogowe informacje o produkcie
- Nazwa i symbol Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX
- Długość ramienia naściennego 800 mm
- Wysokość ramienia wspierającego 800 mm
- Konstrukcja Spawana
- Typ konstrukcji Podpórka
- Profil Zamknięty ze stali nierdzewnej INOX (chromonikiel)
- Przekrój Prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
- Max obciążenie 1 szt. 99,5kg
- Max obciążenie 1 kpl. 199 kg
- Waga 1 kpl. ~9,1 kg
- Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
- Maksymalna ilość na palecie 100 kpl.
- Producent Produkcja własna
Przeznaczenie i zalecenia
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować urządzenie zewnętrzne o dowolnej szerokości, mając na uwadze, że maksymalne obciążenie dla 1 sztuki wynosi – 99,5 kg, a dla dwóch sztuk (kompletu) – 199 kg.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Przed zamontowaniem jednostki zewnętrznej na wsporniku zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX umożliwia bezpieczny montaż jednostek zewnętrznych:
KLIMATYZATORÓW
POMP CIEPŁA
SKRAPLACZY
AGREGATÓW PRĄDOTWÓRCZYCH
AGREGATÓW CHŁODNICZYCH
SYSYEMÓW REKUPERACJI
WENTYLATRÓW WYCIĄGOWYCH
SPRĘŻAREK
SYSTEMÓW VRF i VRV
i innych zewnętrznych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków.
Niezależny montaż
Dzięki temu, że pojedyncze wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości, którego waga jest odpowiednia do udźwigu uchwytu.
Tworzenie modułów montażowych
Najczęściej urządzenie ustawia się na dwóch wspornikach (1 kpl.) Zdarza się jednak, że do montażu większych jednostek zewnętrznych, stosuje się dwa lub więcej kompletów wsporników spawanych.
Uniwersalność
Zaletą wsporników spawanych jest możliwość zastosowania jednego typu uchwytów montażowych do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.
Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Projekt
Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę. Neutralny wygląd wspornika pasuje do wszystkich nowoczesnych urządzeń i z łatwością wpasuje się w każde otoczenie.
Materiał i wykonanie
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są ze stali chromoniklowej INOX 1.4307. Wsporniki spawane są metodą MIG i TIG.

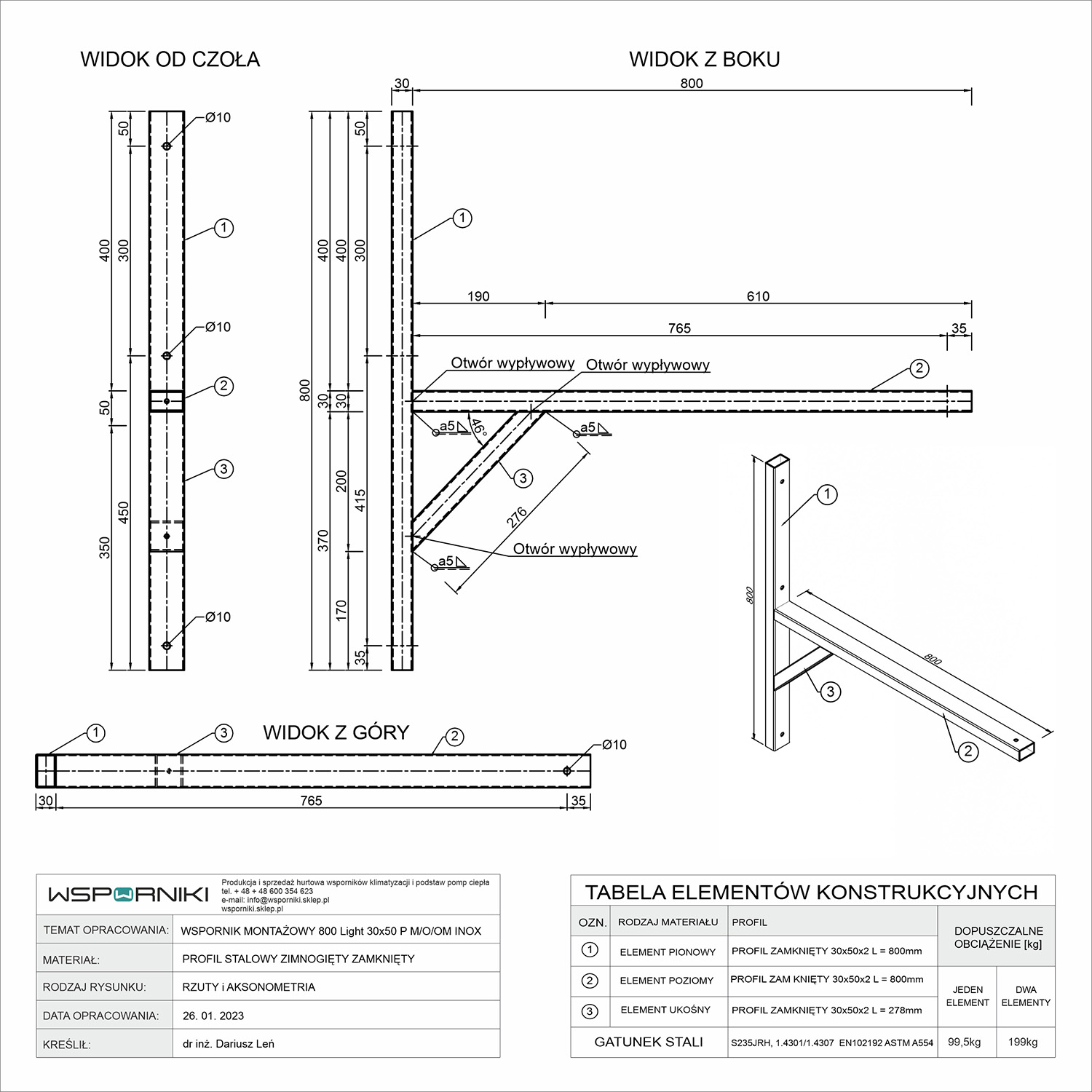

Konstrukcja
Poprzeczka stanowi stężenie wspornika i znajduje się nad ramieniem (konstrukcja typu elka).
Wspornik został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
Stal chromoniklowa INOX 1.4307
Dlaczego stal chromoniklowa nie rdzewieje?
Inoxydable oznacza „nieutleniający się” – stąd nazwa INOX. Na powierzchni stali nierdzewnej tworzy się szczelnie przylegająca warstwa tlenkowa bogata w chrom – jest to tzw. warstwa pasywna, której celem jest zabezpieczenie stali przed czynnikami mogącymi spowodować korozję. W efekcie stal nierdzewna, nawet w kontakcie z wilgotnym powietrzem lub wodą, nie rdzewieje.
Gatunek stali 1.4305 w normach europejskich jest oznaczany, jako X8CrNiS18-9, a odpowiednik w normach ASTM ma symbol 303.
W skład zestawu wchodzą:
- Wspornik spawany podpórka / stal nierdzewna INOX / 80035P Light INOX – 2 szt.
- Komplet zaślepek PCV
Wsporniki wysyłamy pakowane w karton lub w owinięte w folię.
**Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana.
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
Taca ociekowa z przewodem grzewczym i termostatem
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
Wibroizolatory
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
