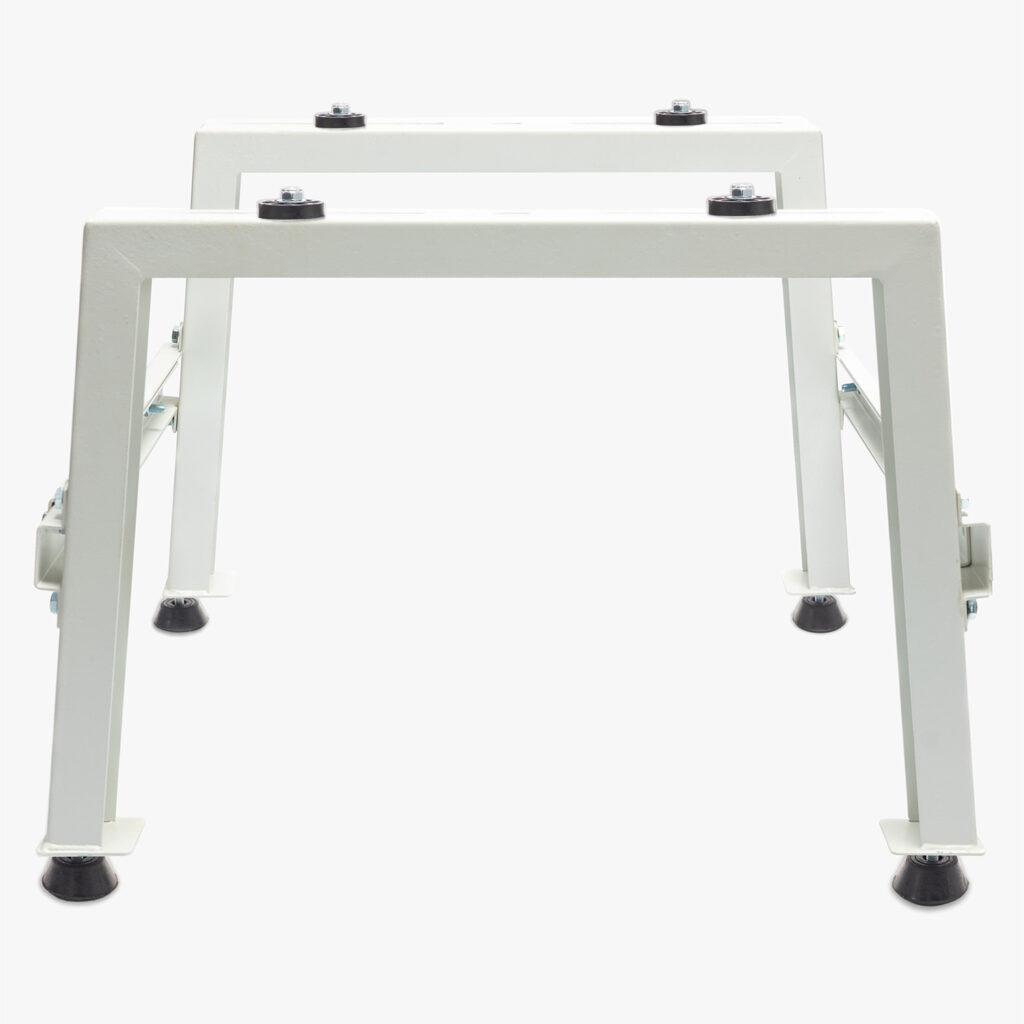

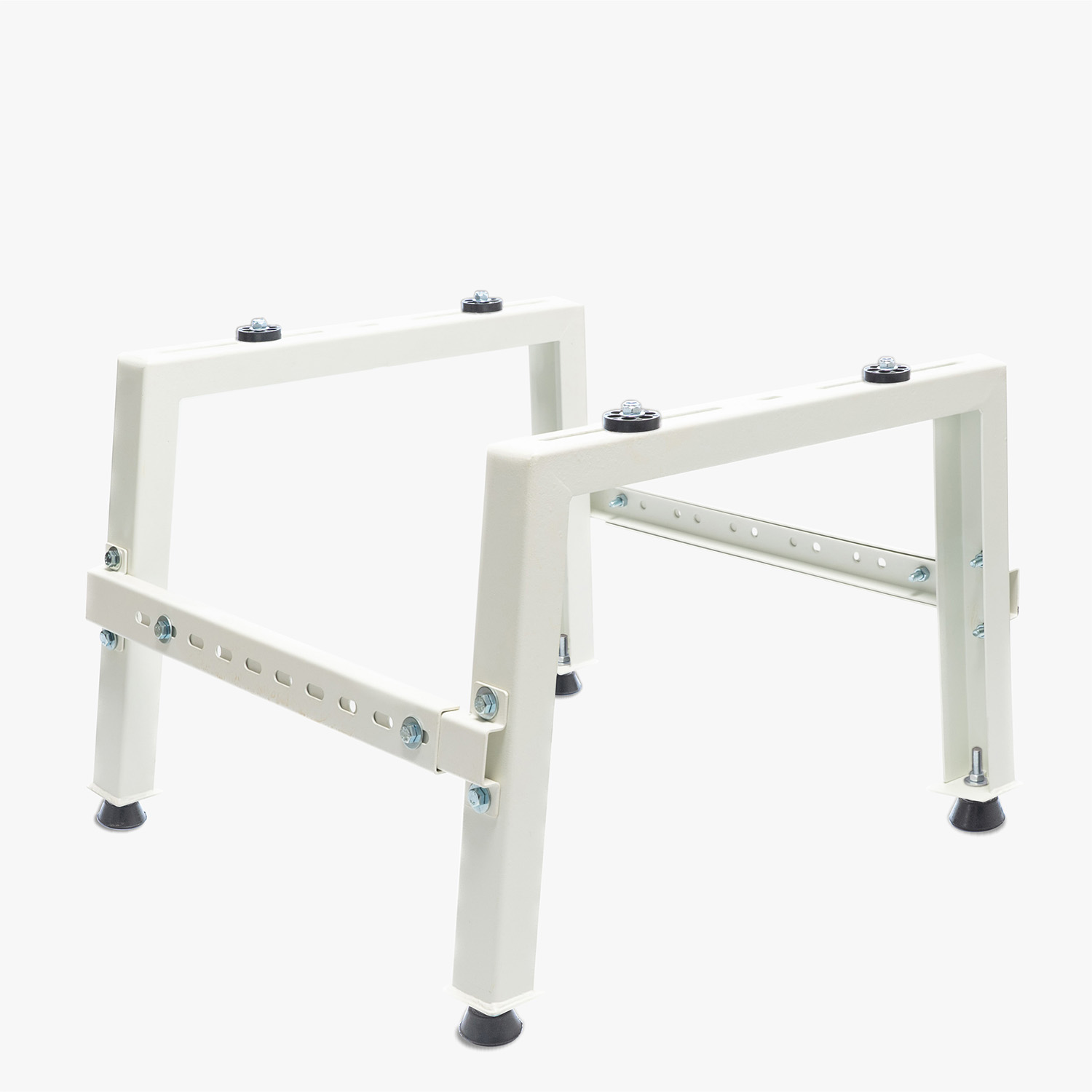

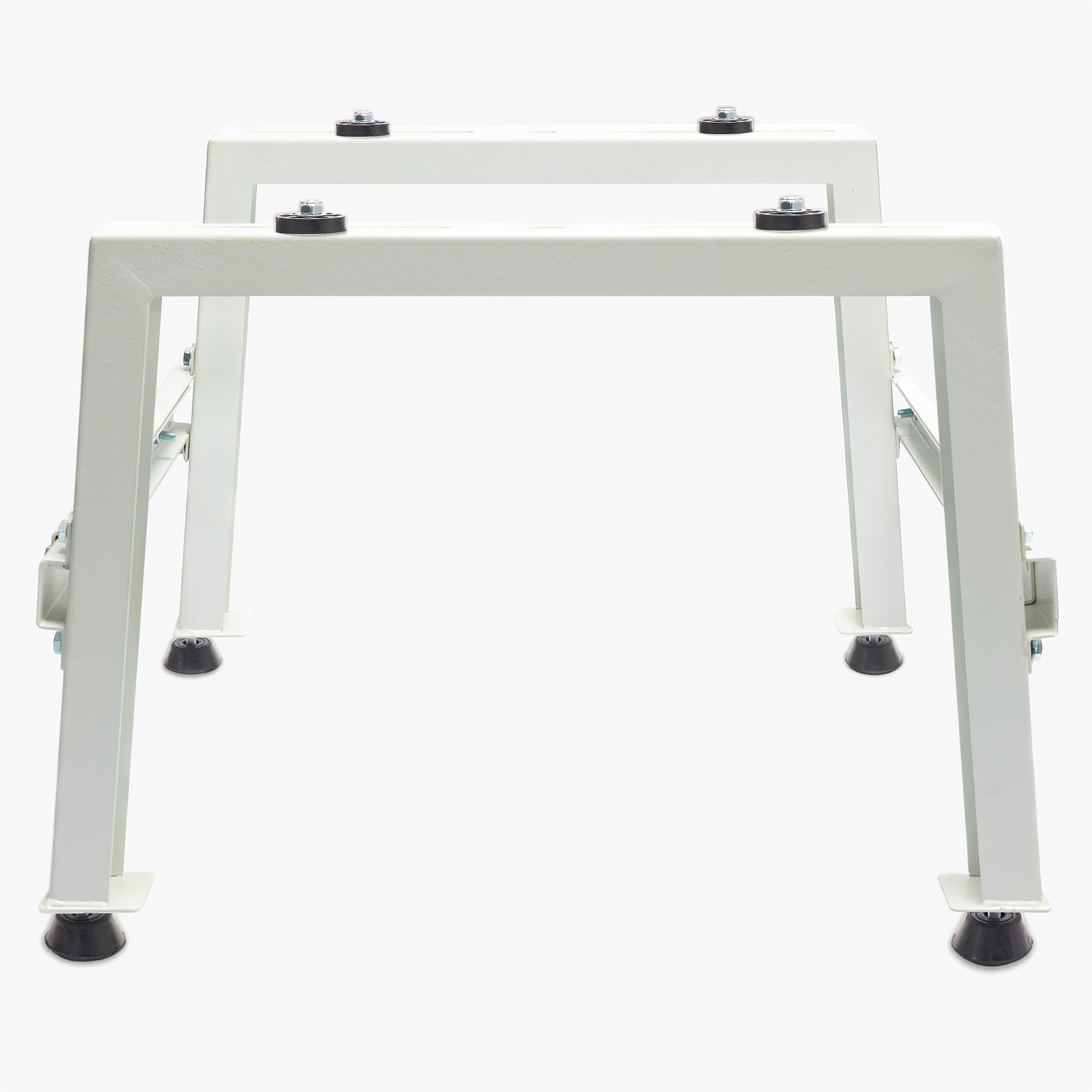

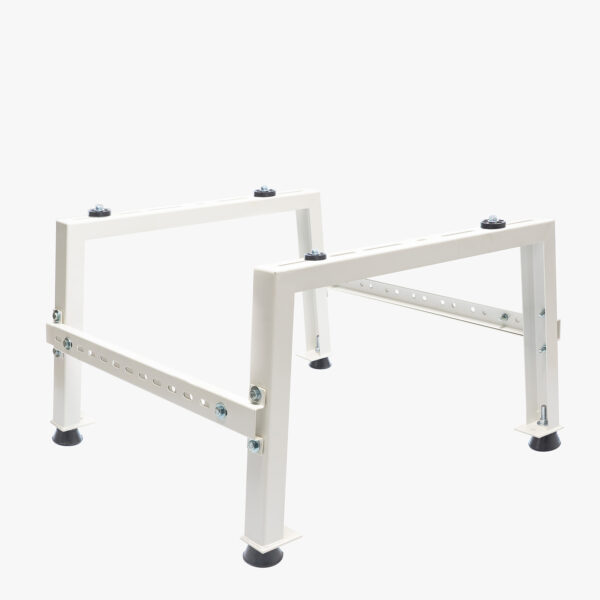

Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M
293.97 zł cena brutto / 239.00 zł cena netto
Symbol: PJZ 42/92 ALFA M

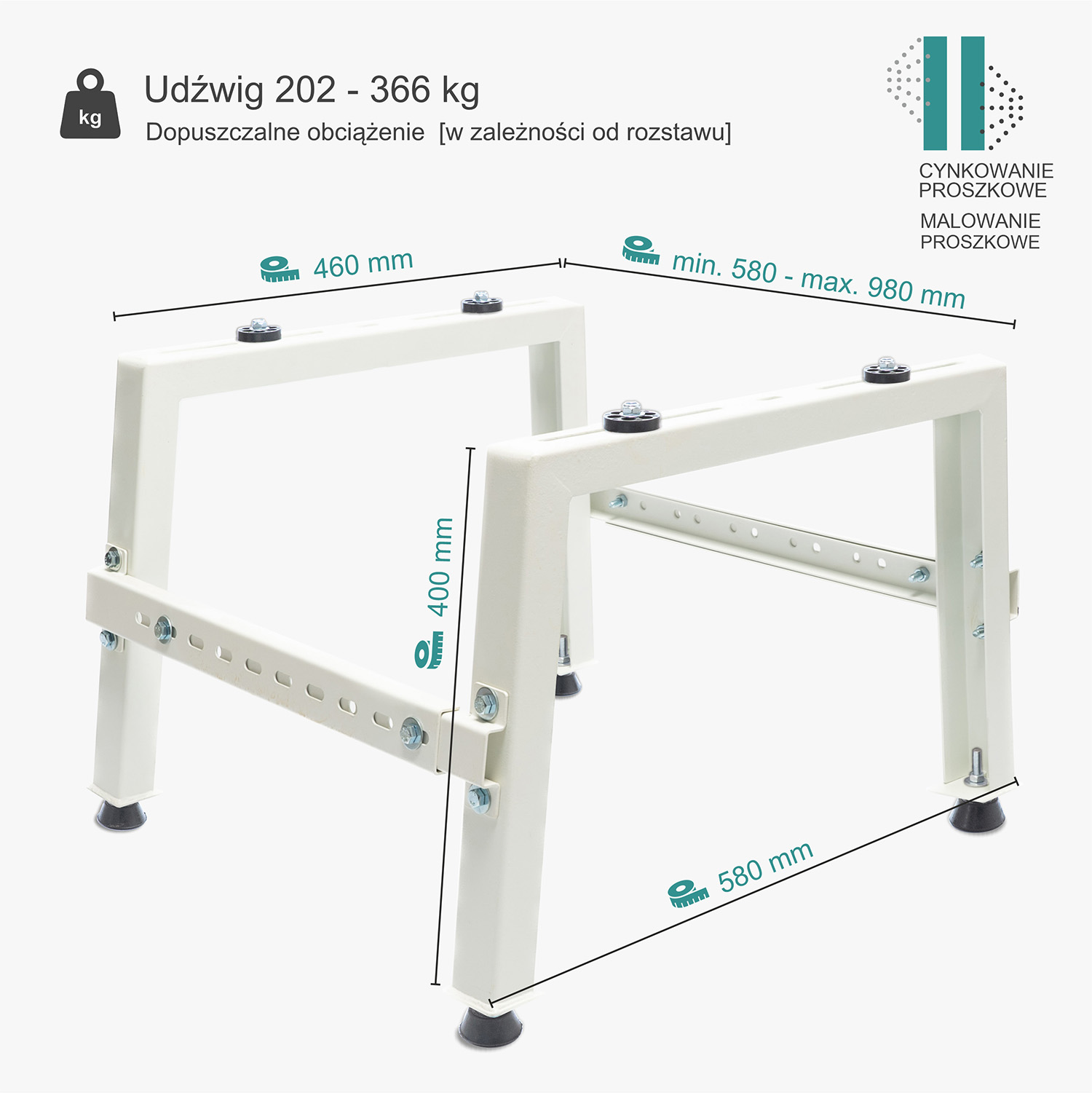

Szerokość rozstawu otworów montażowych – 460 mm
Długość rozstawu otworów montażowych – min. 580 – max. 980 mm
Wysokość podstawy – 400 mm
Waga podstawy – 8,5 kg
Nośność – 202 – 366 kg (w zależności od rozstawu)
Koszty dostawy:
Koszt transportu zależny jest od wielkości i rodzaju zamówienia, oraz miejsca dostawy. Indywidualna wycena pozwala go zminimalizować. Kalkulacja kosztów transportu zostanie wysłana e-mailem w możliwie najkrótszym czasie.
Kolory:
Wsporniki dostępne są w trzech kolorach: biały, antracytowy i czarny. Wybierz kolor przed dodaniem przedmiotu do koszyka.
Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M
Przeznaczenie i zalecenia
Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M
Montaż jednostek zewnętrznych klimatyzatorów, pomp ciepła, agregatów chłodniczych i innych urządzeń HVACR. Konstrukcja postawy umożliwia dopasowanie jej do każdego wymiaru jednostki zewnętrznej.
Maksymalne obciążenie dla tego modelu podstawy wynosi 202 – 366 kg w zależności od rozstawu elementów montażowych.
- Długość rozstawu otworów montażowych – min. 530 – max. 930 mm
- Szerokość rozstawu otworów montażowych – 460 mm
- Wysokość podstawy- 400 mm
Przed zamontowaniem jednostki zewnętrznej na podstawie zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.
Katalogowe informacje o produkcie
- Nazwa i symbol Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M
- Materiał Stal S235JR
- Dł. rozstawu otw. mont. min. 530 – max. 930 mm
- Szer. rozstawu otw. mont. 460 mm
- Wysokość podstawy 400 mm
- Waga podstawy 8,5 kg
- Nośność podstawy 202 – 366 kg (w zależności od rozstawu)
- Ochrona antykorozyjna Malowane podkładem cynkowym i farbą
- Wykończenie powierzchni / kolor Malowanie podkładem cynkowym i malowanie proszkowe – kolor biały RAL 9016, Malowanie podkładem cynkowym i malowanie proszkowe – kolor antracytowy RAL 7016, Malowanie podkładem cynkowym i malowanie proszkowe – kolor czarny RAL 9005
- Sposób pakowania Karton (pudełko)
- Maksymalna ilość na palecie 100 kpl.
- Producent Produkcja własna
Standardowe wyposażenie – zawartość zestawu
- Noga podstawy – ceownik 50×36 – 2 sztuki
- Ramiona poprzeczne podstawy – ceownik 50×20 – 2 sztuki
- Ramiona poprzeczne podstawy – ceownik 43×18 – 2 sztuki

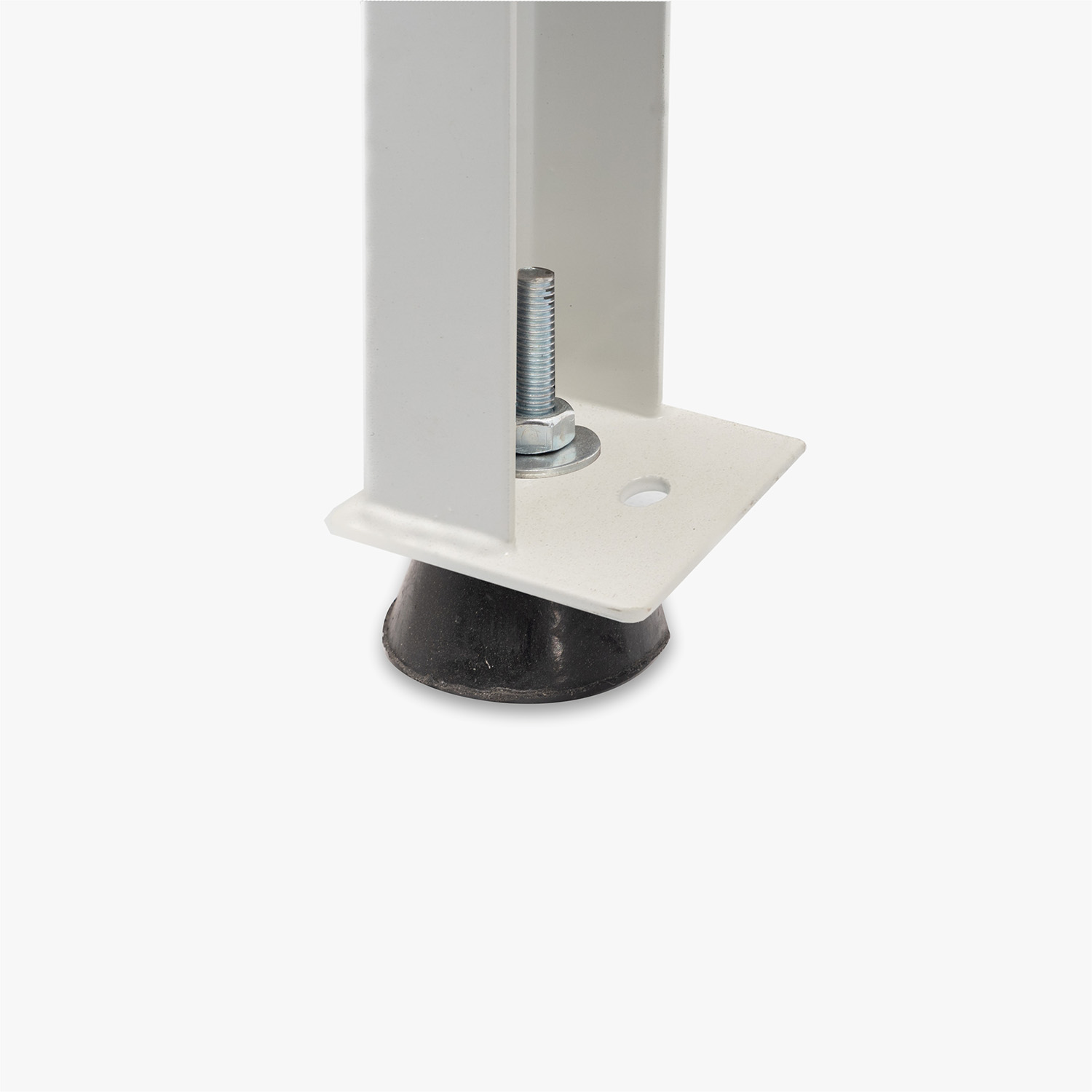

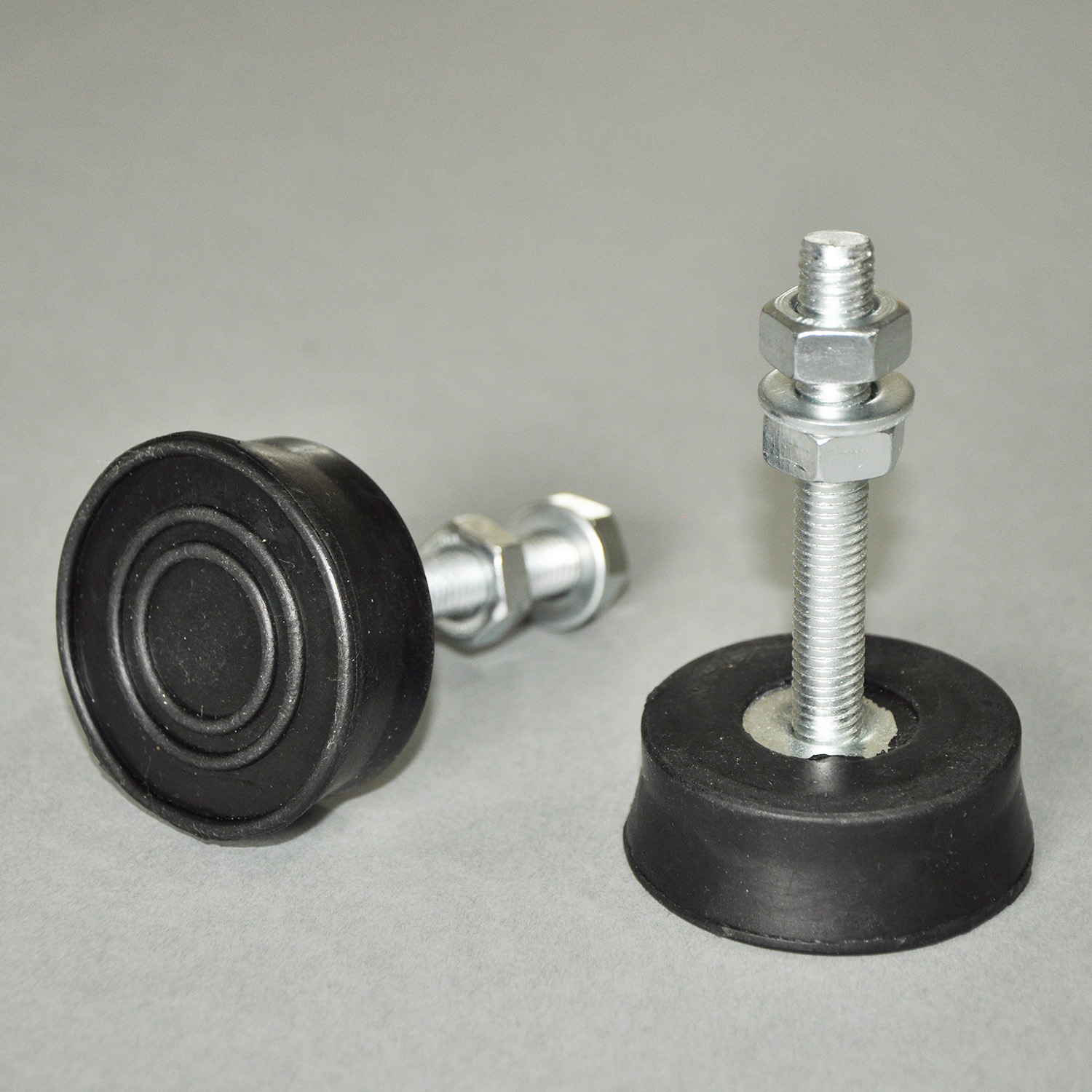

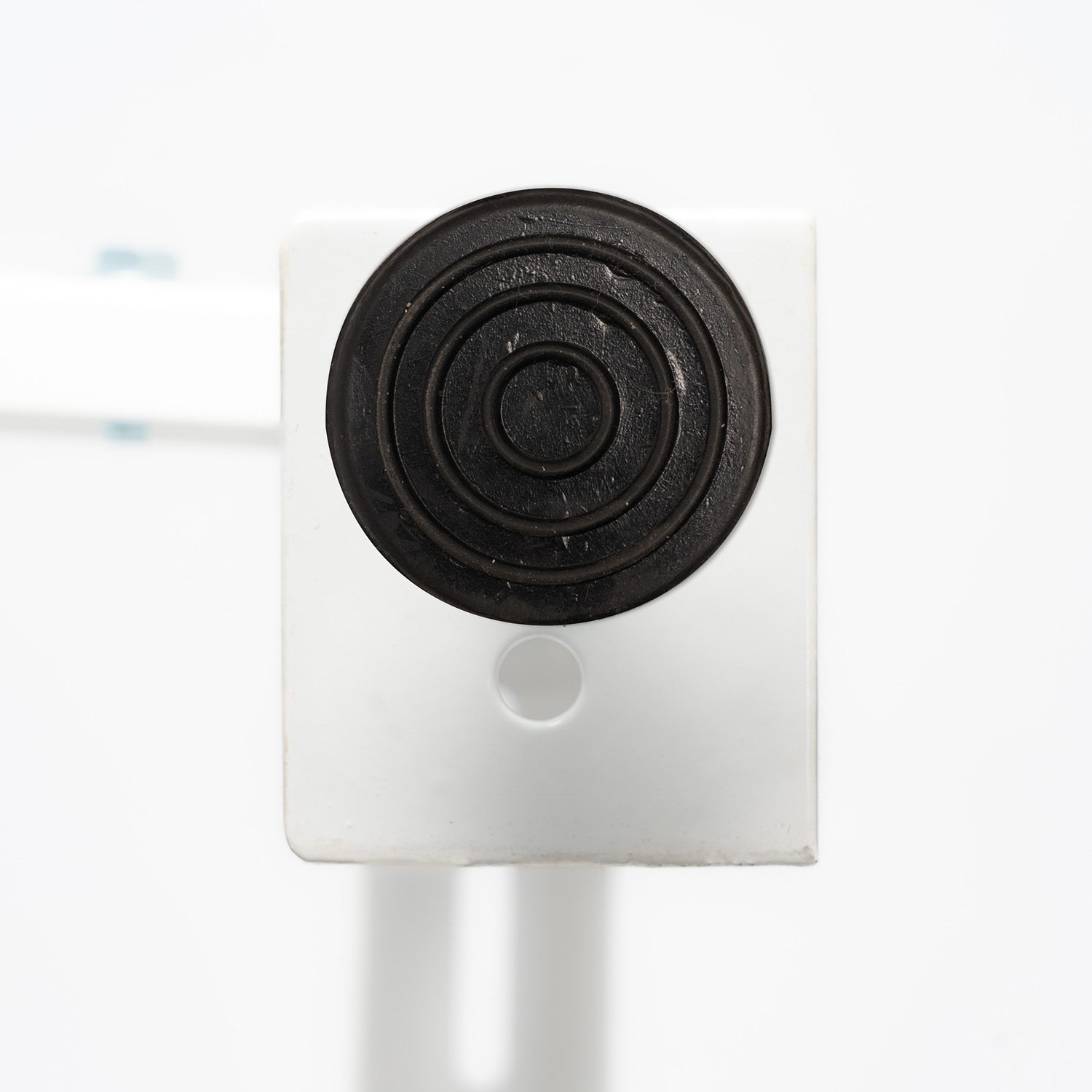

- Stopki gumowe ze śrubą regulacyjną – 4 sztuki

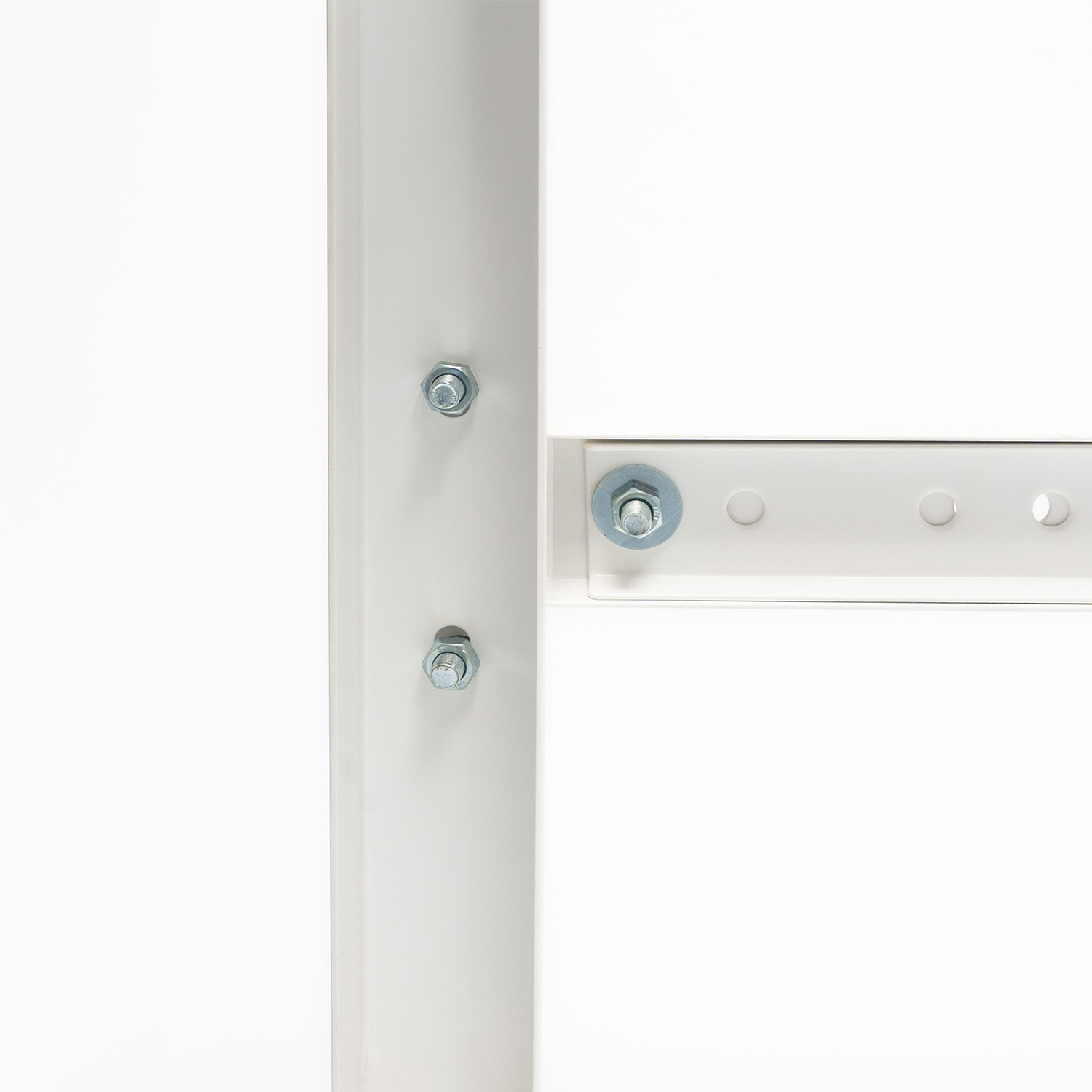

- Śruby wraz z podkładkami i nakrętkami – 12 sztuk
- Wibroizoloatory gumowe – 4 sztuki
Podstawy sprzedawane są w formie rozłożonej, w kartonowych pudełkach. Dzięki temu są łatwe i tanie w transporcie i magazynowaniu.
Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M umożliwia bezpieczny montaż jednostek zewnętrznych:
KLIMATYZATORÓW
POMP CIEPŁA
SKRAPLACZY
AGREGATÓW PRĄDOTWÓRCZYCH
AGREGATÓW CHŁODNICZYCH
SYSYEMÓW REKUPERACJI
WENTYLATRÓW WYCIĄGOWYCH
SPRĘŻAREK
SYSTEMÓW VRF i VRV
i innych zewnętrznych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków.
Uniwersalność
Nasze postawy stalowe to solidne, antykorozyjne konstrukcje stworzone z myślą o bezpiecznym montażu urządzeń klimatyzacyjnych, chłodniczych i wentylacyjnych. Dzięki możliwości regulacji rozstawu są uniwersalne i dopasują się do różnych typów urządzeń.
Tworzenie modułów montażowych
Istnieje możliwość łączenia kilku podstaw ze sobą przy pomocy dostępnych w sklepie łączników, co pozwala na budowę większych konstrukcji. Dodatkowo w ofercie znajdują się poprzeczki z otworami typu “fasolka”, ułatwiające precyzyjne ustawienie i montaż urządzeń. To rozwiązanie idealne dla profesjonalnych instalacji HVACR, zapewniające stabilność, redukcję drgań i długą żywotność sprzętu.
Projekt
Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M została zaprojektowana tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Postawa wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę. Neutralny wygląd podstawy pasuje do wszystkich nowoczesnych urządzeń i z łatwością wpasuje się w każde otoczenie.
Materiał i wykonanie
Postawa jest wyprodukowana z ceowników stalowych. Kształtowniki wykonane są ze stali S235JR, która jest wykonywana zgodnie z norma EN 10025-2.

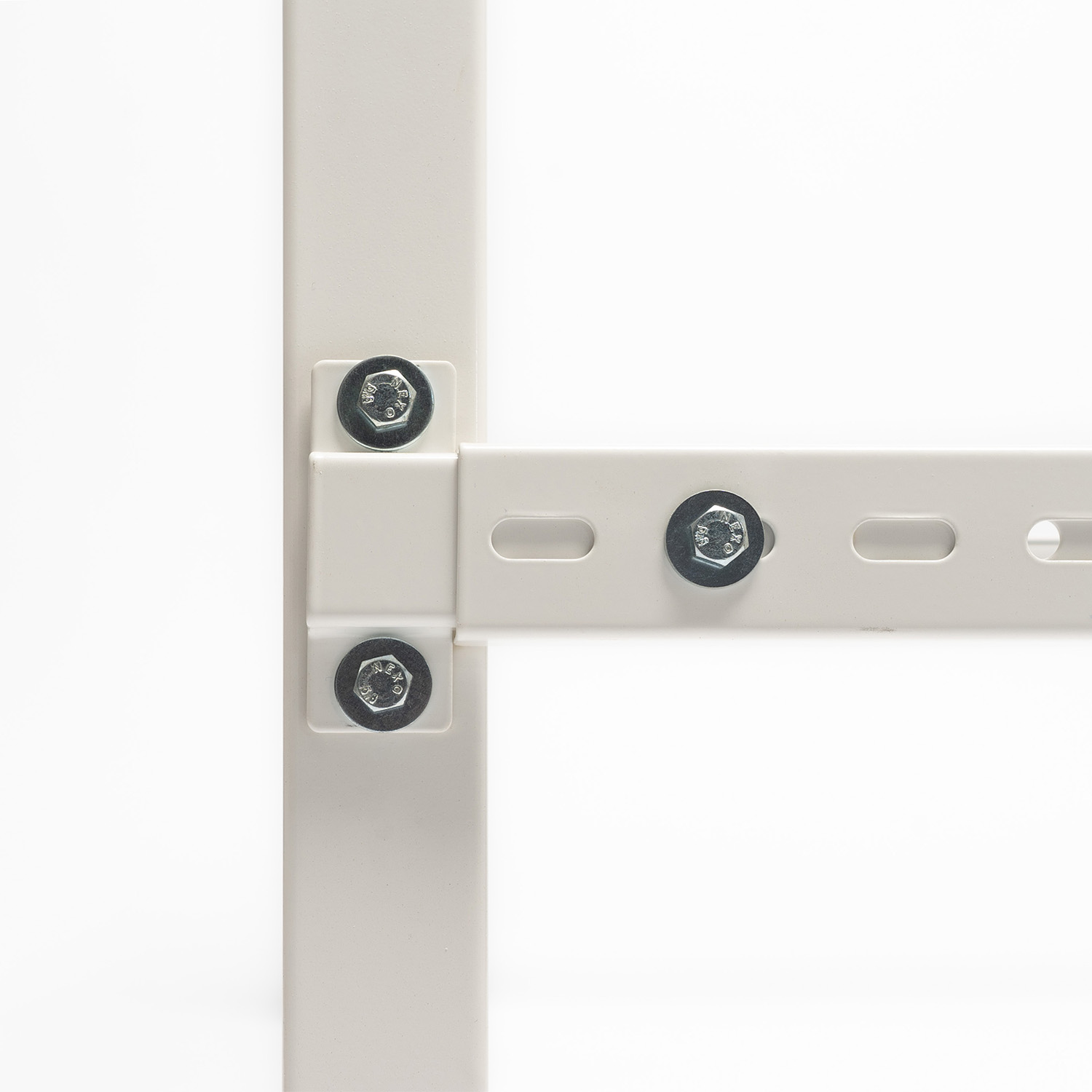

Konstrukcja
Dzięki możliwości regulacji rozstawu konstrukcja podstawy jest uniwersalna. Oznacza to, że można ją łatwo dopasować do różnych typów urządzeń.
Malowanie farbą cynkową i malowanie proszkowe
Malowanie farbą cynkową i malowanie proszkowePowierzchnia wspornika przed malowaniem jest śrutowana i piaskowana. Procesy te skutecznie usuwają wszelkie zanieczyszczenia ze stali i znacząco poprawiają przyleganie farby. Tak przygotowane wsporniki są malowane farbą cynkową i malowane proszkowo farbą poliestrową do zastosowań przemysłowych.
Standardowo wsporniki malujemy na kolory:
BIAŁY – RAL 9016
ANTRACYTOWY – RAL 7016
CZARNY – RAL – 9005
Malowanie farbą cynkową i poliestrową stanowi bardzo dobre zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że podstawa znacznie dłużej będzie bezawaryjnie utrzymywała dopuszczalne obciążenie.
Na indywidualne zamówienie większej ilości sztuk, malujemy podstawy na inne kolory wg palety RAL. Wysokość dopłaty do ceny regularnej ustalana jest indywidualnie.
W skład zestawu wchodzą:
Standardowe wyposażenie – zawartość zestawu
- Noga podstawy – ceownik 50×36 – 2 sztuki
- Ramiona poprzeczne podstawy – ceownik 50×20 – 2 sztuki
- Ramiona poprzeczne podstawy – ceownik 43×18 – 2 sztuki
- Stopki gumowe ze śrubą regulacyjną – 4 sztuki
- Śruby wraz z podkładkami i nakrętkami – 12 sztuk
- Wibroizoloatory gumowe – 4 sztuki
Podstawy sprzedawane są w formie rozłożonej, w kartonowych pudełkach. Dzięki temu są łatwe i tanie w transporcie i magazynowaniu.

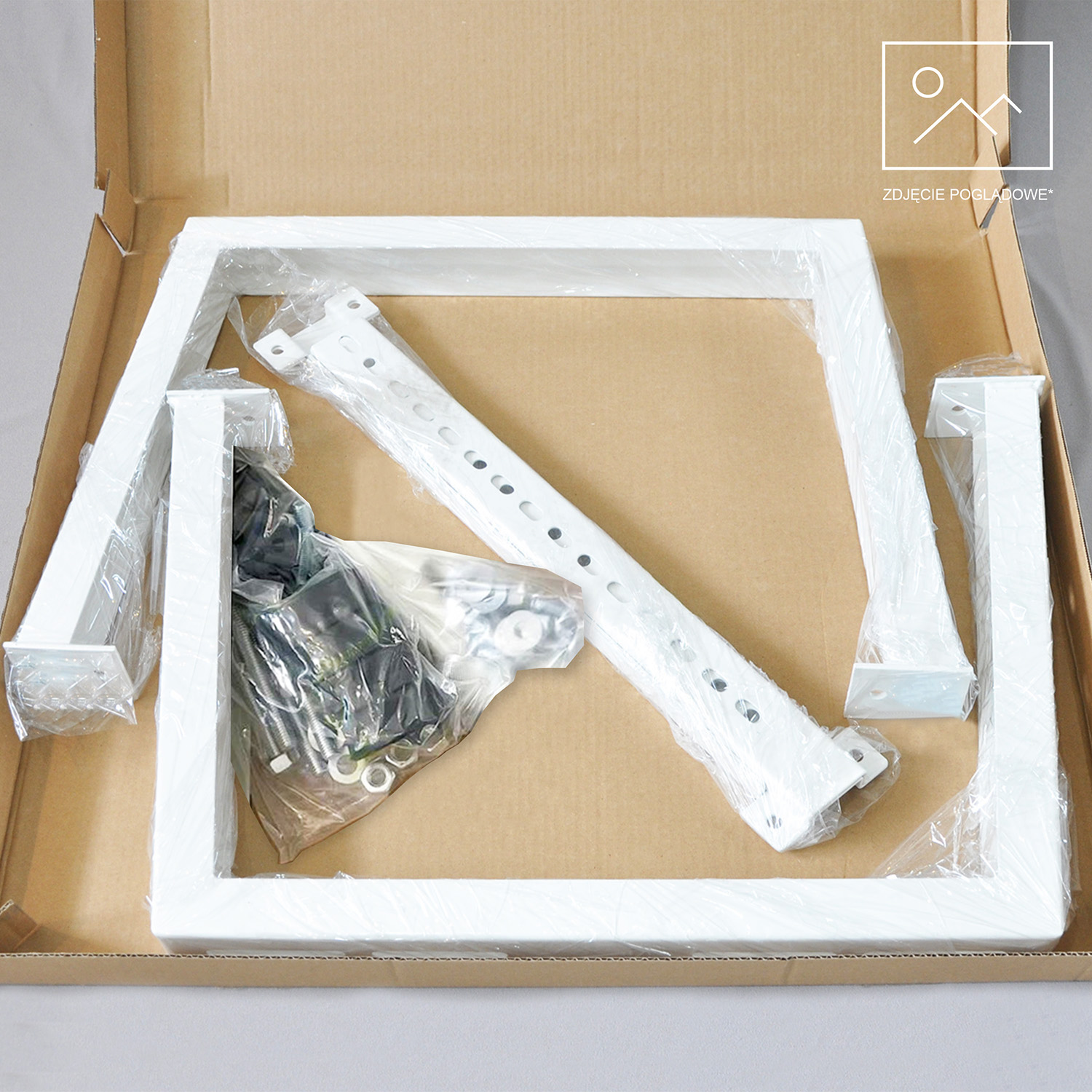

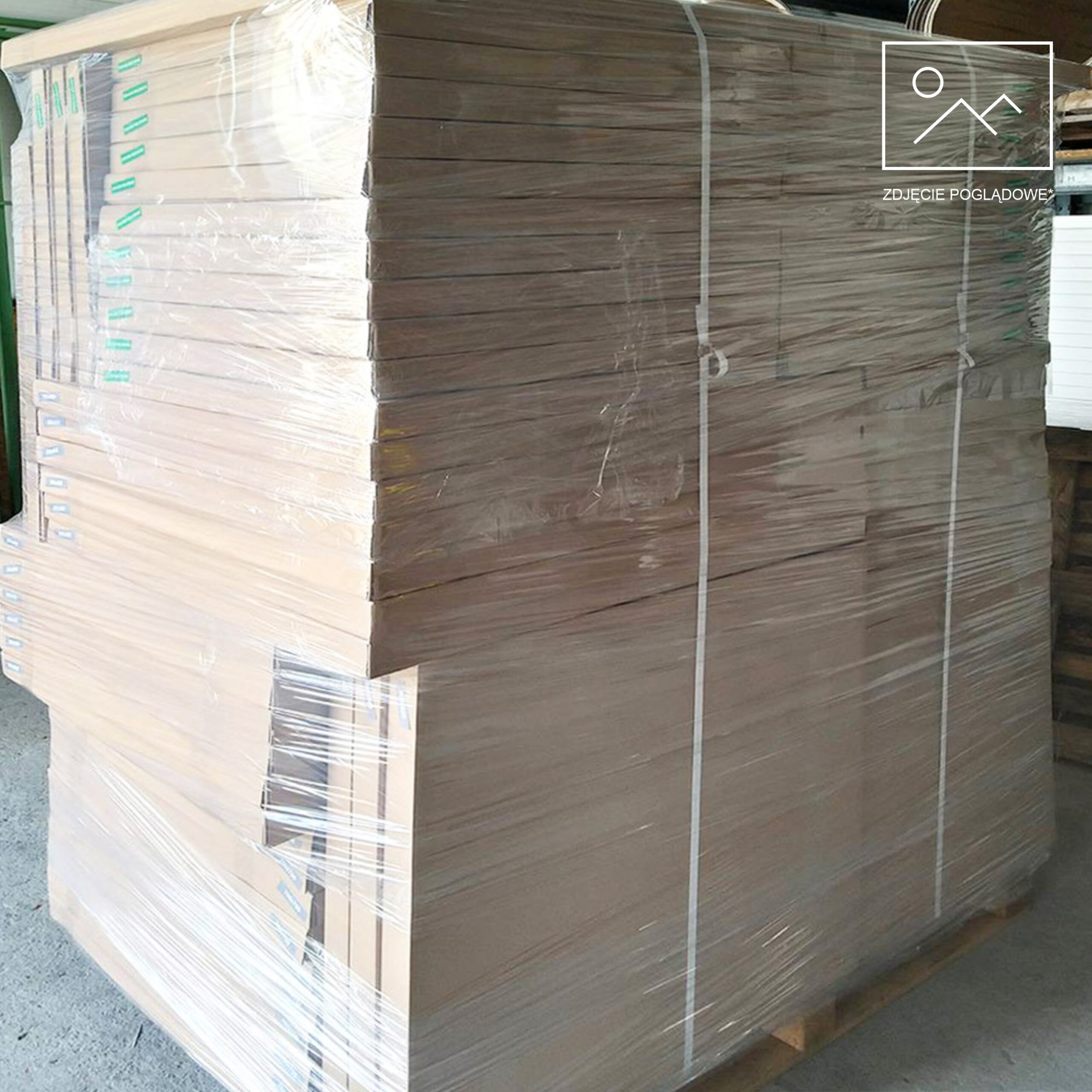

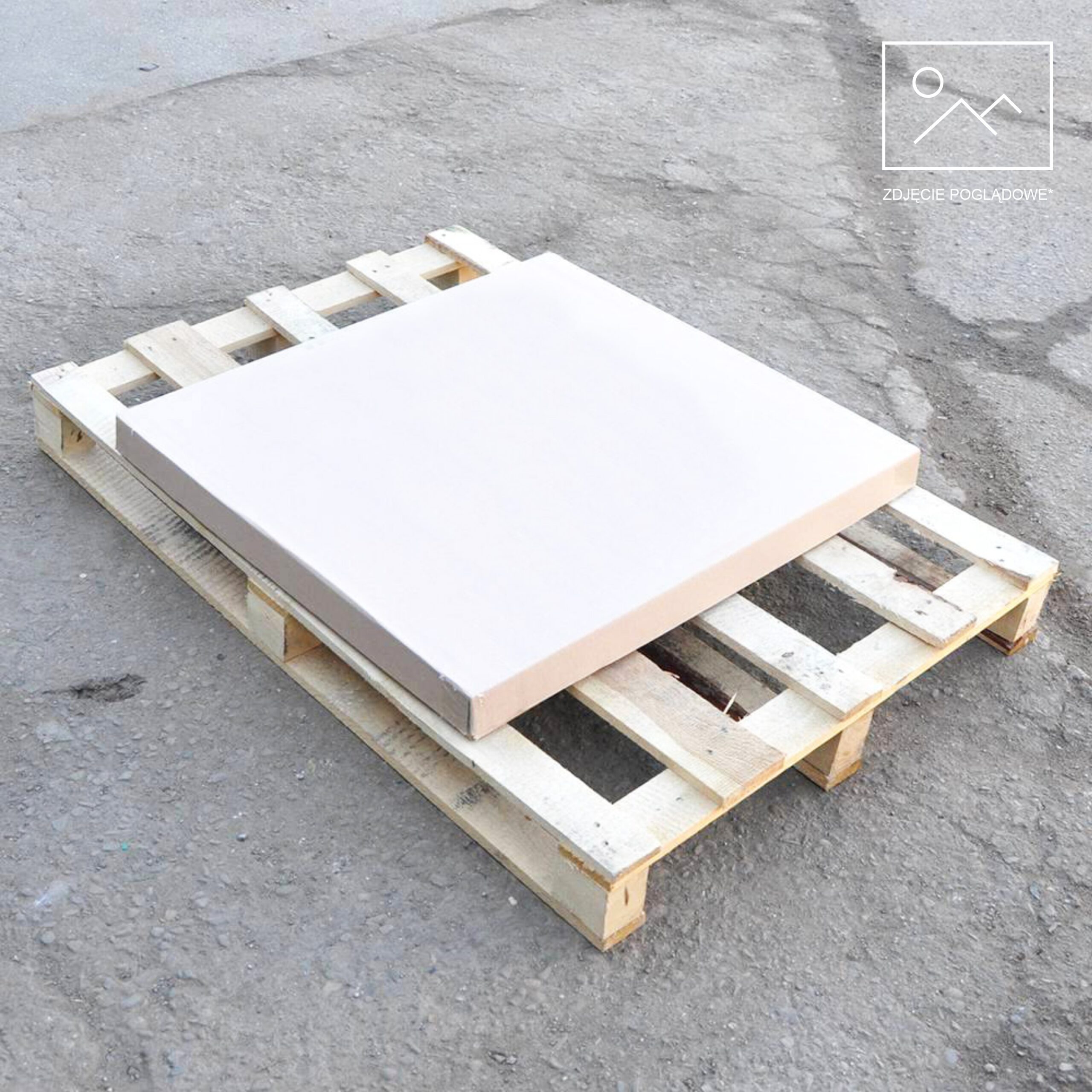

**Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.

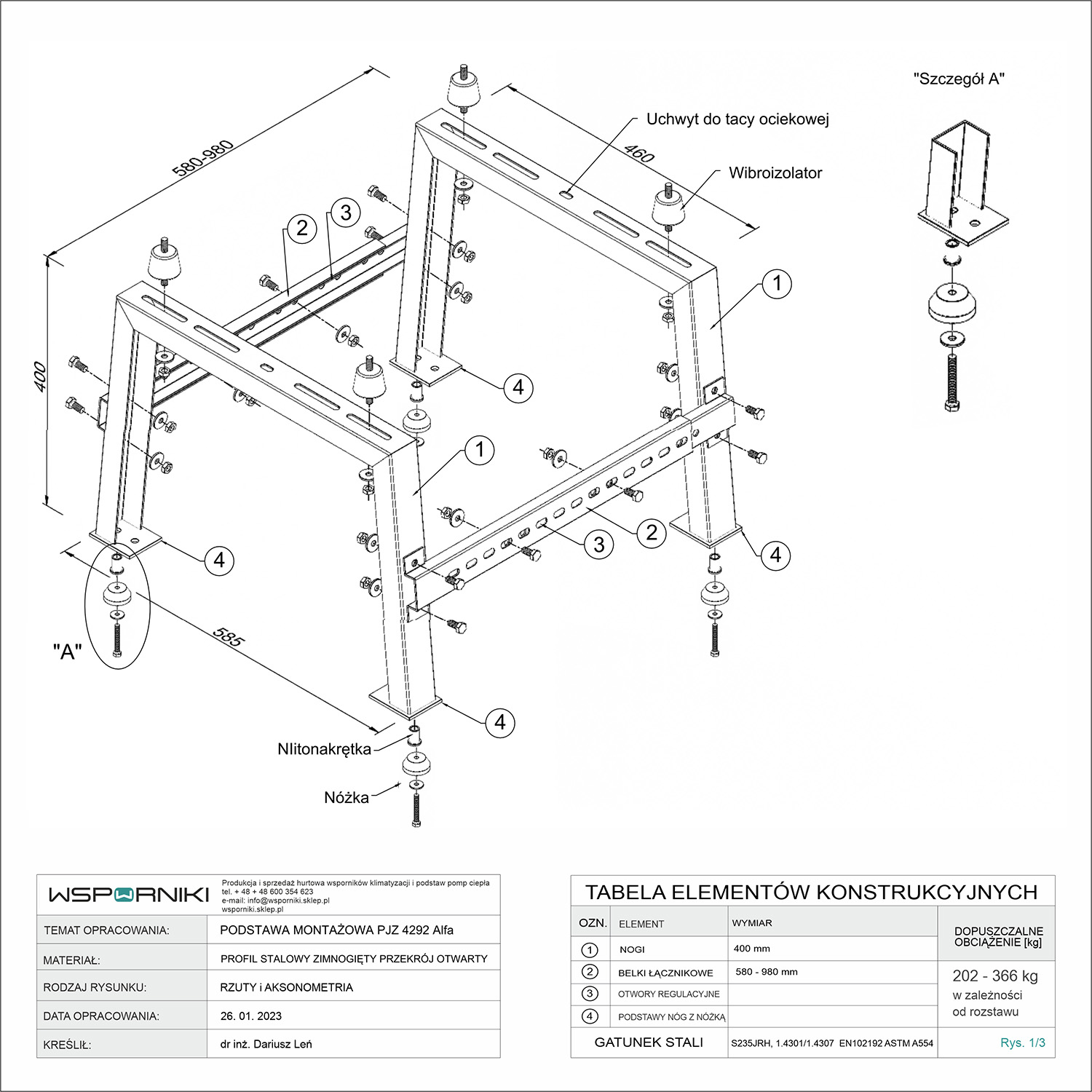

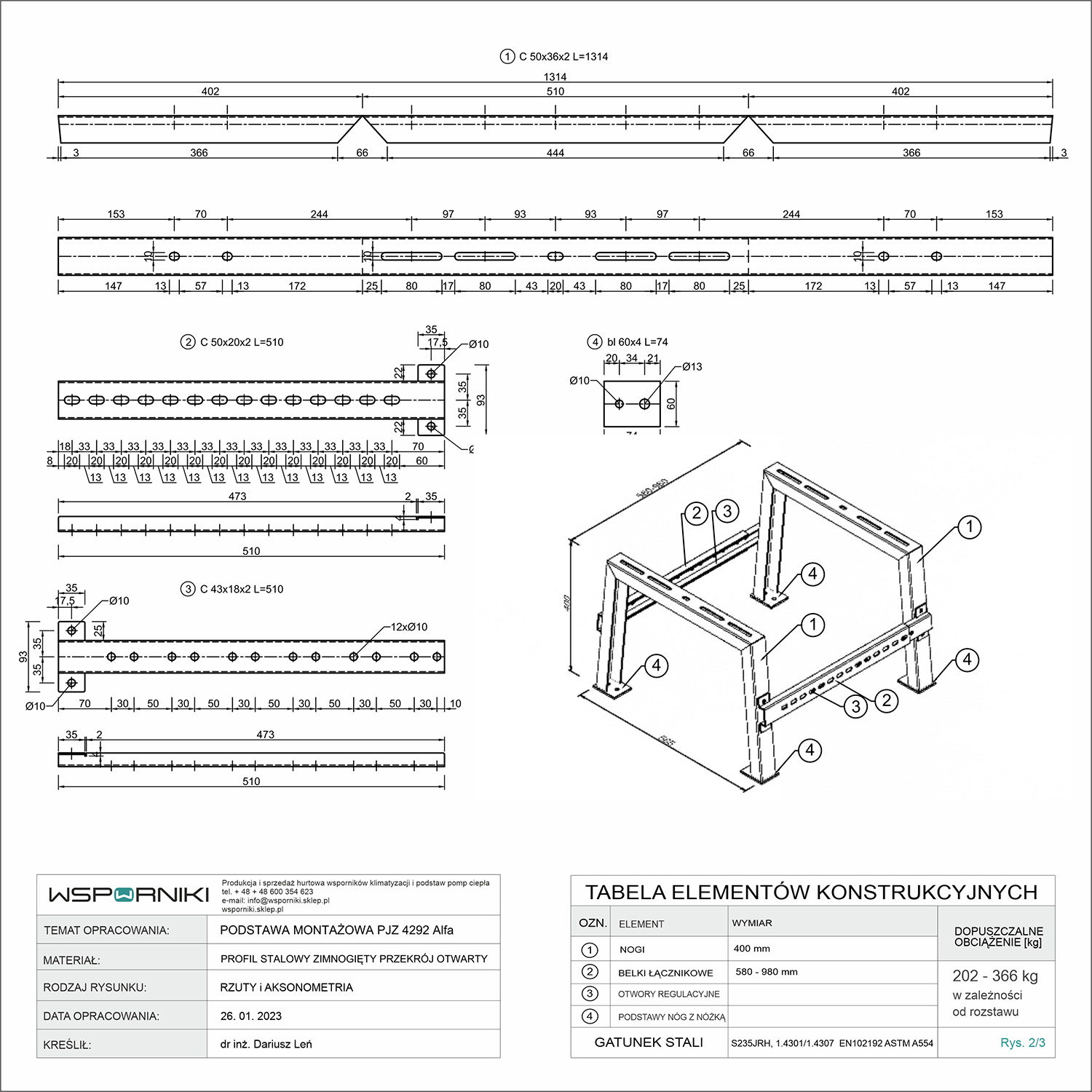

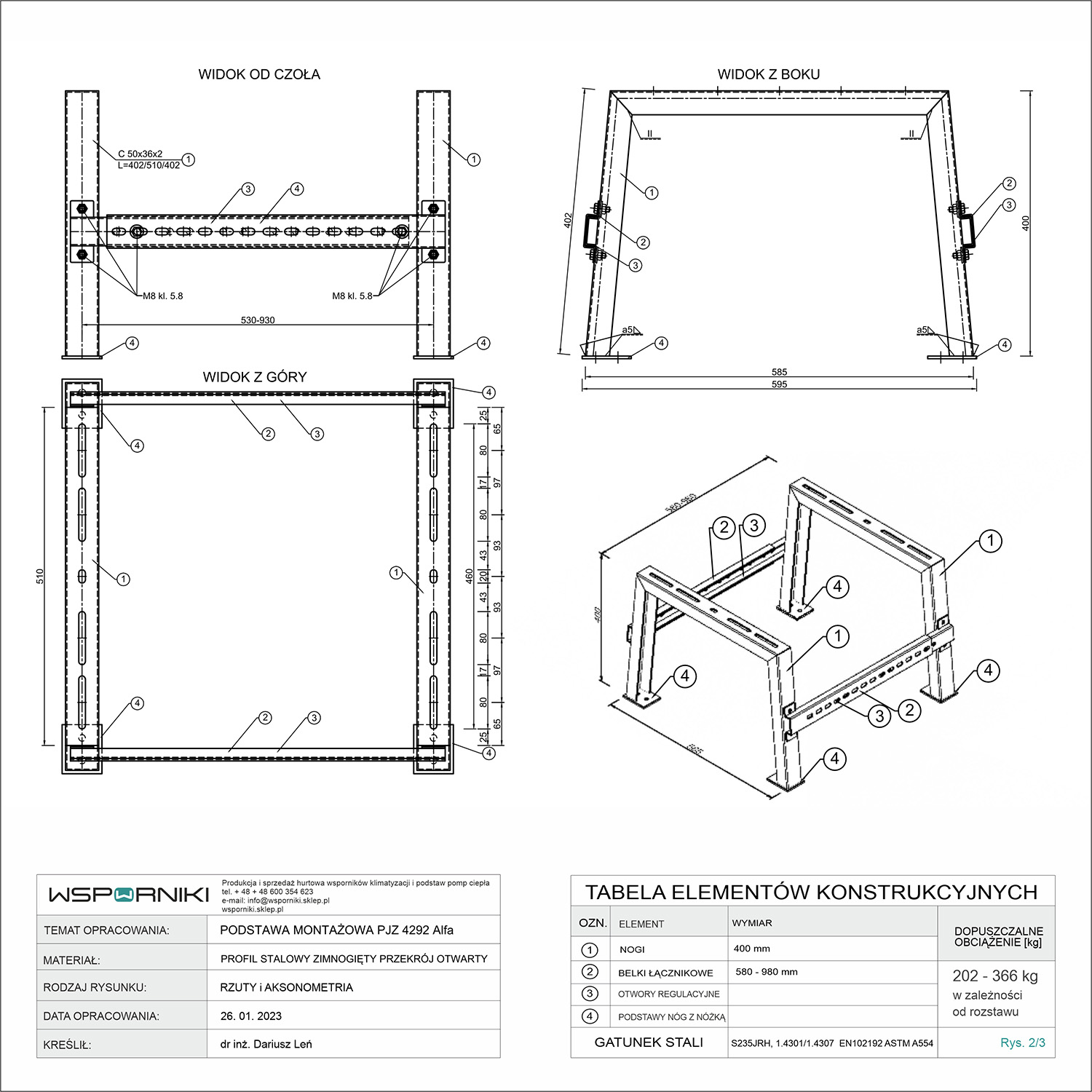

Instrukcja składania podstawy: Podstawa stalowa do montażu jednostki zewnętrznej / malowana podkładem cynkowym i farbą – PJZ 42/92 ALFA M
Podstawę powinno się mocować do podłoża o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowane jest podłoże.
Taca ociekowa z przewodem grzewczym i termostatem
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.

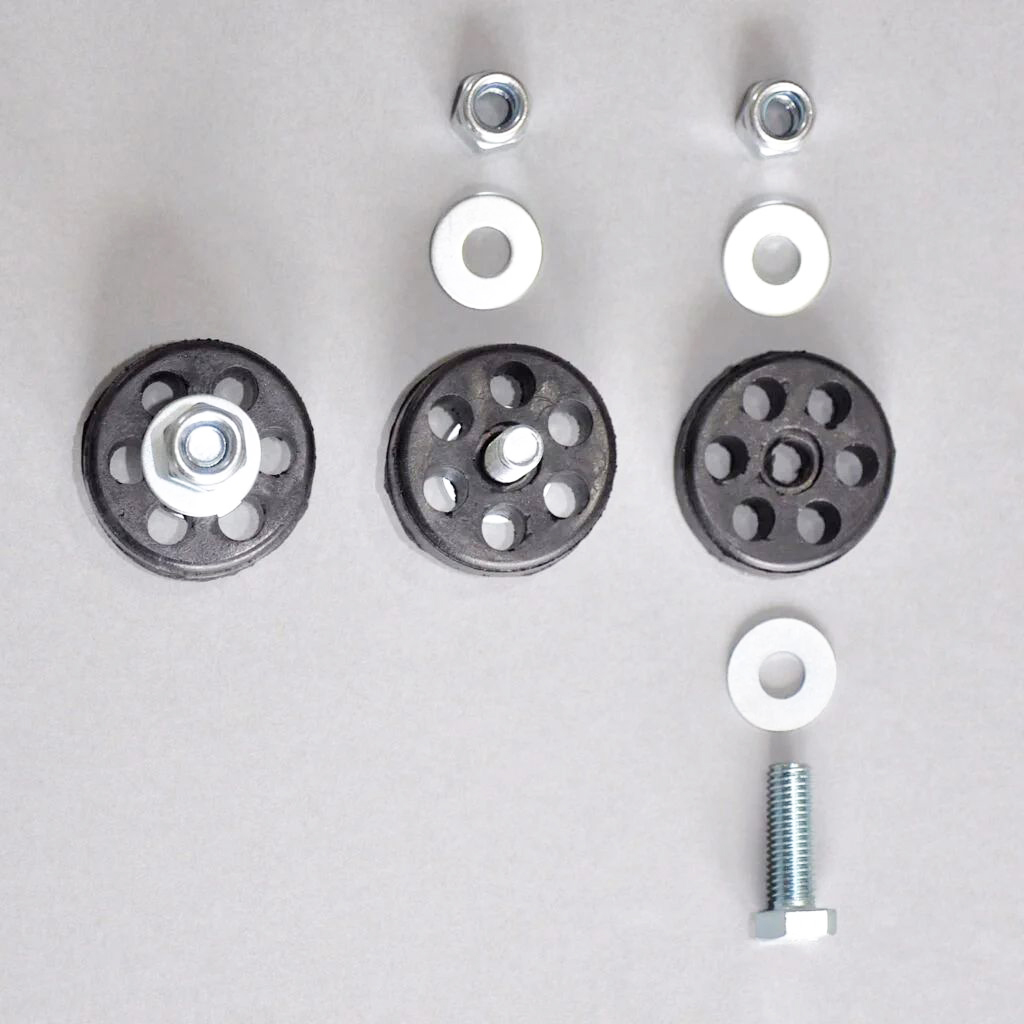

Wibroizolatory
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
-
Taca ociekowa z przewodem grzewczym i termostatem
420.66 zł cena brutto / 342.00 zł cena netto Dodaj do koszyka
Łącznik do łączenia kilku podstaw ze sobą po długości
Dodatkowe poprzeczki z otworami typu „fasolka”
Uchwyty montażowe
Kotwy montażowe
Nóżki do podstaw (4 rodzaje do wyboru)
| Dł. rozstawu otw. mont. | min. 530 – max. 930 mm |
|---|---|
| Szer. rozstawu otw. mont. | 460 mm |
| Wysokość podstawy | 400 mm |
| Waga podstawy | 8,5 kg |
| Nośność podstawy | 202 – 366 kg (w zależności od rozstawu) |
| Wykończenie powierzchni | Malowanie podkładem cynkowym i malowanie proszkowe – kolor antracytowy RAL 7016, Malowanie podkładem cynkowym i malowanie proszkowe – kolor biały RAL 9016, Malowanie podkładem cynkowym i malowanie proszkowe – kolor czarny RAL 9005 |
| Ochrona antykorozyjna | Malowane podkładem cynkowym i farbą |
| Kolor | |
| Sposób pakowania | Karton (pudełko) |
| Producent | Produkcja własna |
| Zapewniamy | 24 miesięczny okres gwarancji, Rysunki techniczne |
Podobne produkty
-

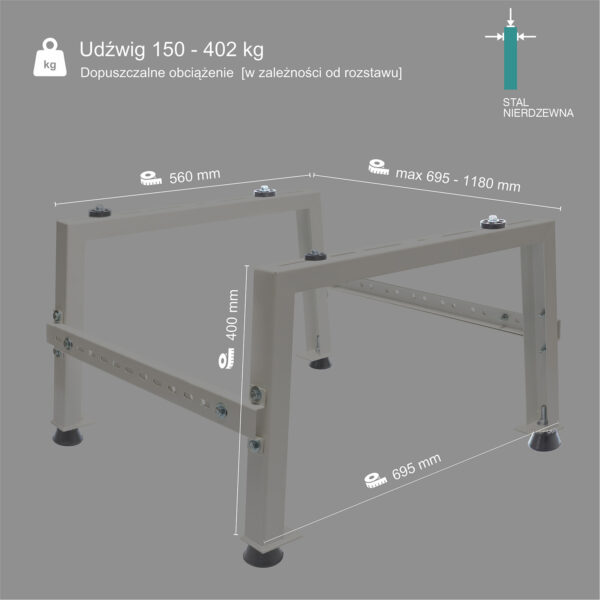

Podstawa stalowa do montażu jednostki zewnętrznej / chromoniklowa stal nierdzewna INOX – PJZ 52/102 BETA INOX
