Wspornik spawany podpórka / ocynkowany / 80035PO Big

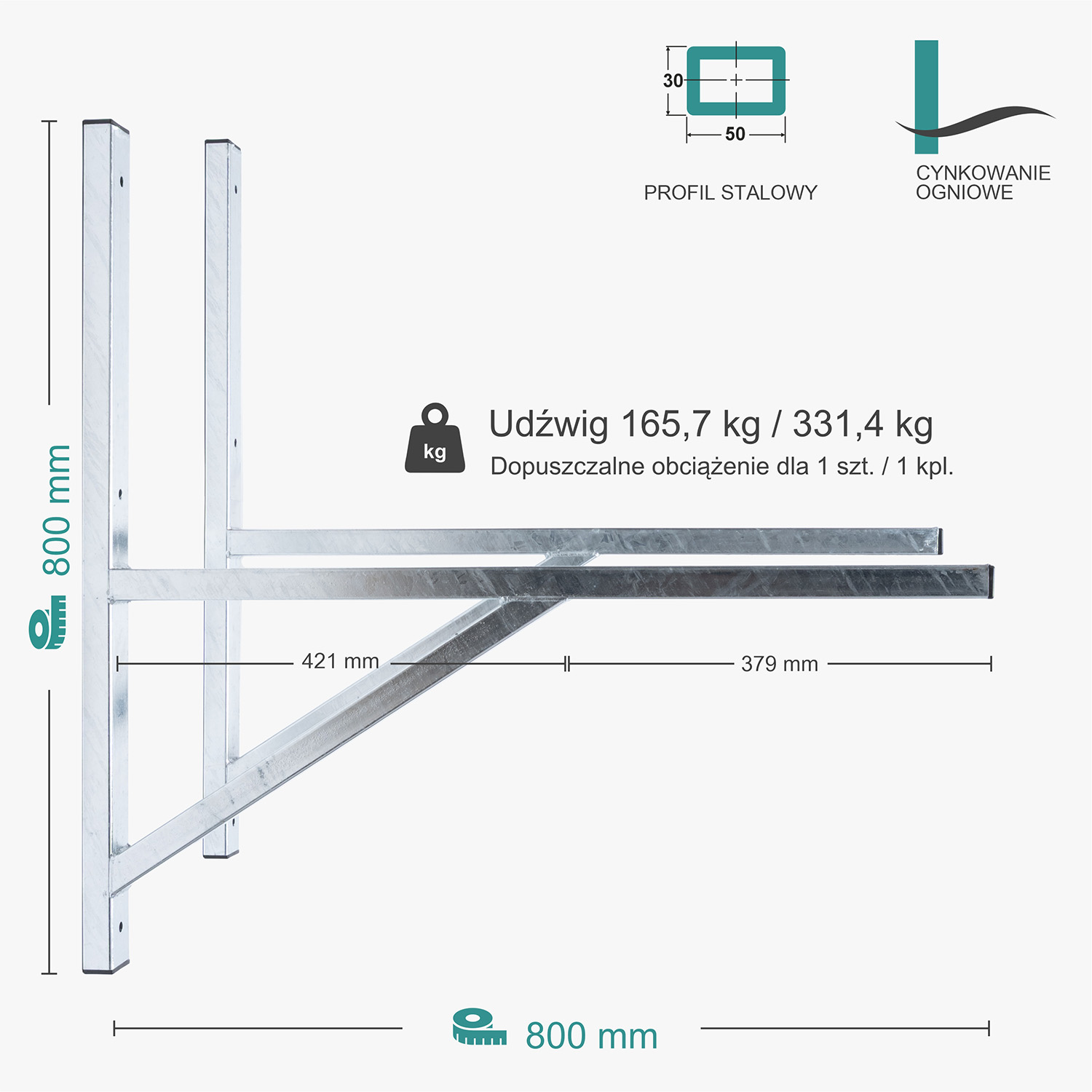

Długość ramienia naściennego 800 mm
Wysokość ramienia wspierającego 800 mm
Konstrukcja Spawana
Typ konstrukcji Podpórka
BIG oznacza, że poprzeczka jest dłuższa i sięga za połowę długości ramienia. Dzięki temu udźwig wspornika BIG jest znacznie większy od analogicznego modelu LIGHT.
Profil stalowy zamknięty zimnogięty (stal 1 GATUNEK) Przekrój prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
Max obciążenie 1 szt. 165,7 kg
Max obciążenie 1 kpl. 331 kg
Waga 1 kpl. 9,36 kg
Wykończenie powierzchni Ocynkowana
Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
Maksymalna ilość na palecie 80 kpl.
Producent Produkcja własna Deli
Nazwa i symbol Wspornik spawany podpórka / ocynkowany / 80035PO Big
Na życzenie Klienta zapewniamy Obliczenia nośności, Rysunki techniczne
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.
Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Wspornik spawany podpórka / ocynkowany / 80035PO Big umożliwia bezpieczny montaż jednostek zewnętrznych:
- klimatyzatorów,
- pomp ciepła,
- skraplaczy,
- agregatów prądotwórczych,
- agregatów chłodniczych,
- systemów rekuperacji,
- wentylatorów wyciągowych,
- sprężarek,
- systemów VRF i VRV,
- i innych urządzeń wymagających montażu ściennego.
Wspornik spawany podpórka / ocynkowany / 80035PO Big został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są z zimnogiętej stali S235JR. Wsporniki spawane są metodą MIG.
Powierzchnia wspornika jest piaskowana, a następnie ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z POLSKĄ NORMĄ PN-EN ISO 1461. Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania. Stanowi to skuteczne zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne.

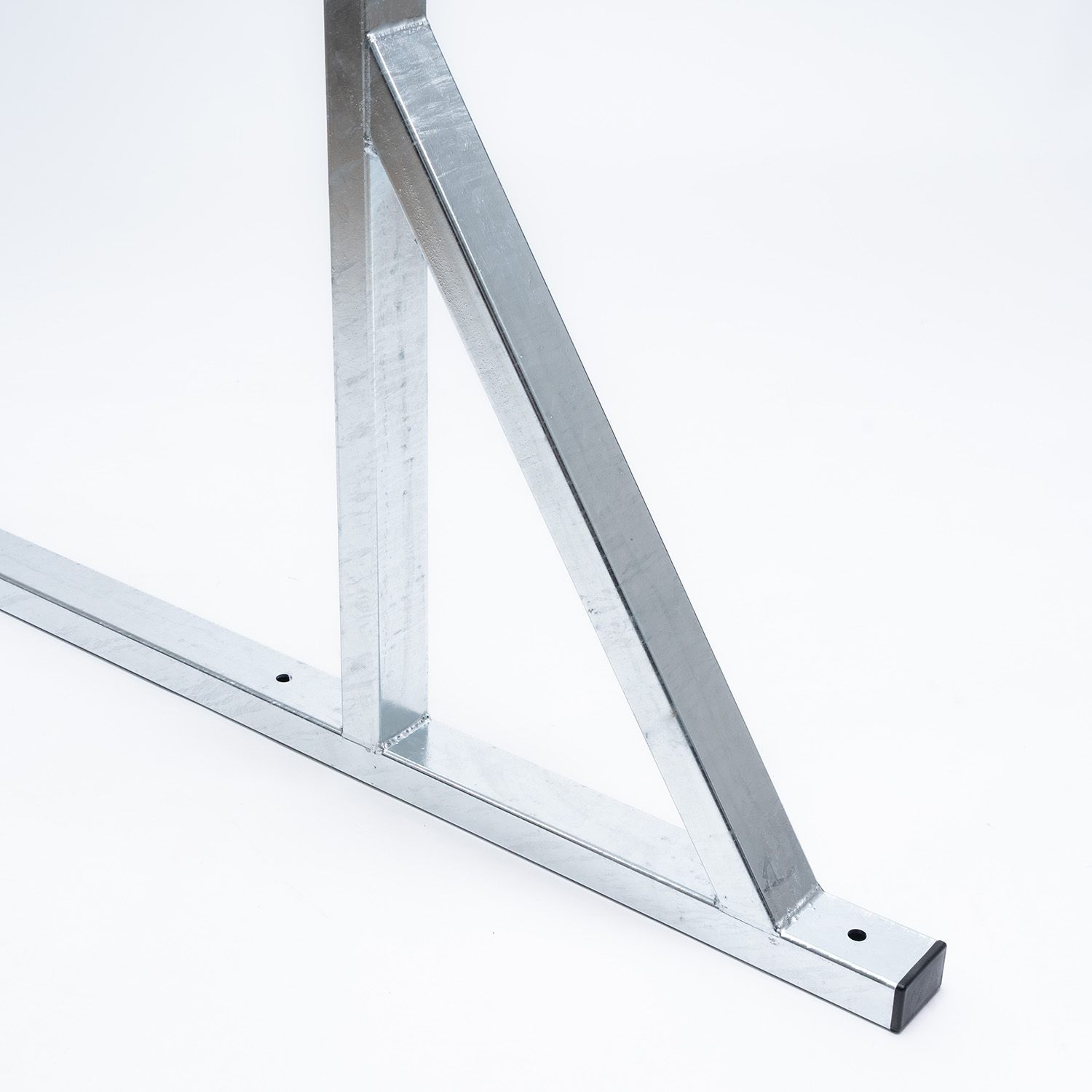

Poprzeczka stanowi stężenie wspornika i znajduje się pod ramieniem (konstrukcja typu podpórka). Sięga ona do połowy długości ramienia, co zapobiega wyginaniu wspornika.
Wspornik posiada certyfikat jakości potwierdzony badaniami w Laboratorium Badań Elementów i Konstrukcji Inżynierskich Instytutu Politechnicznego Zakładu Budownictwa KPU w Krośnie.
Wspornik spawany podpórka / ocynkowany / 80035PO Big – 2 szt.

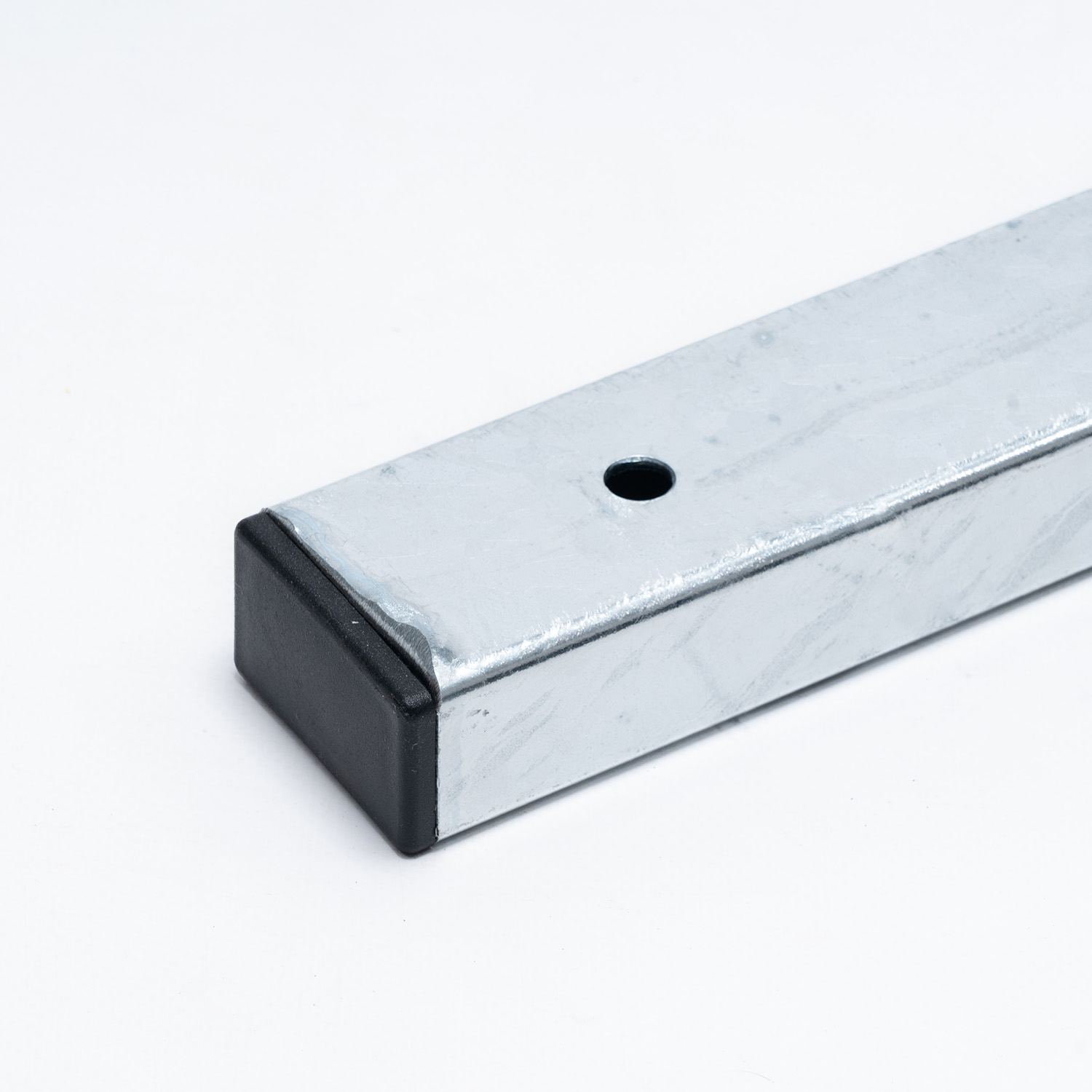

Komplet zaślepek PCV

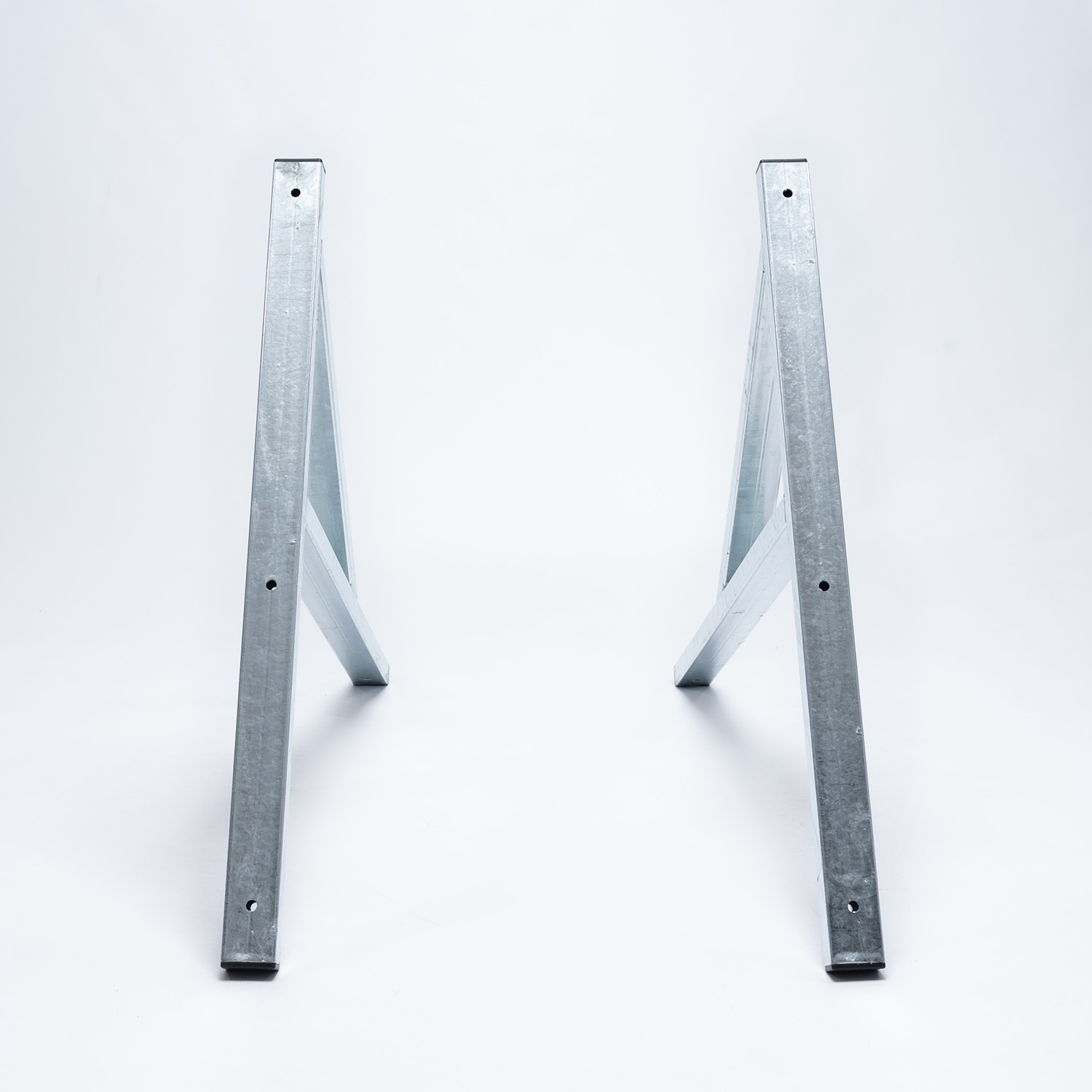

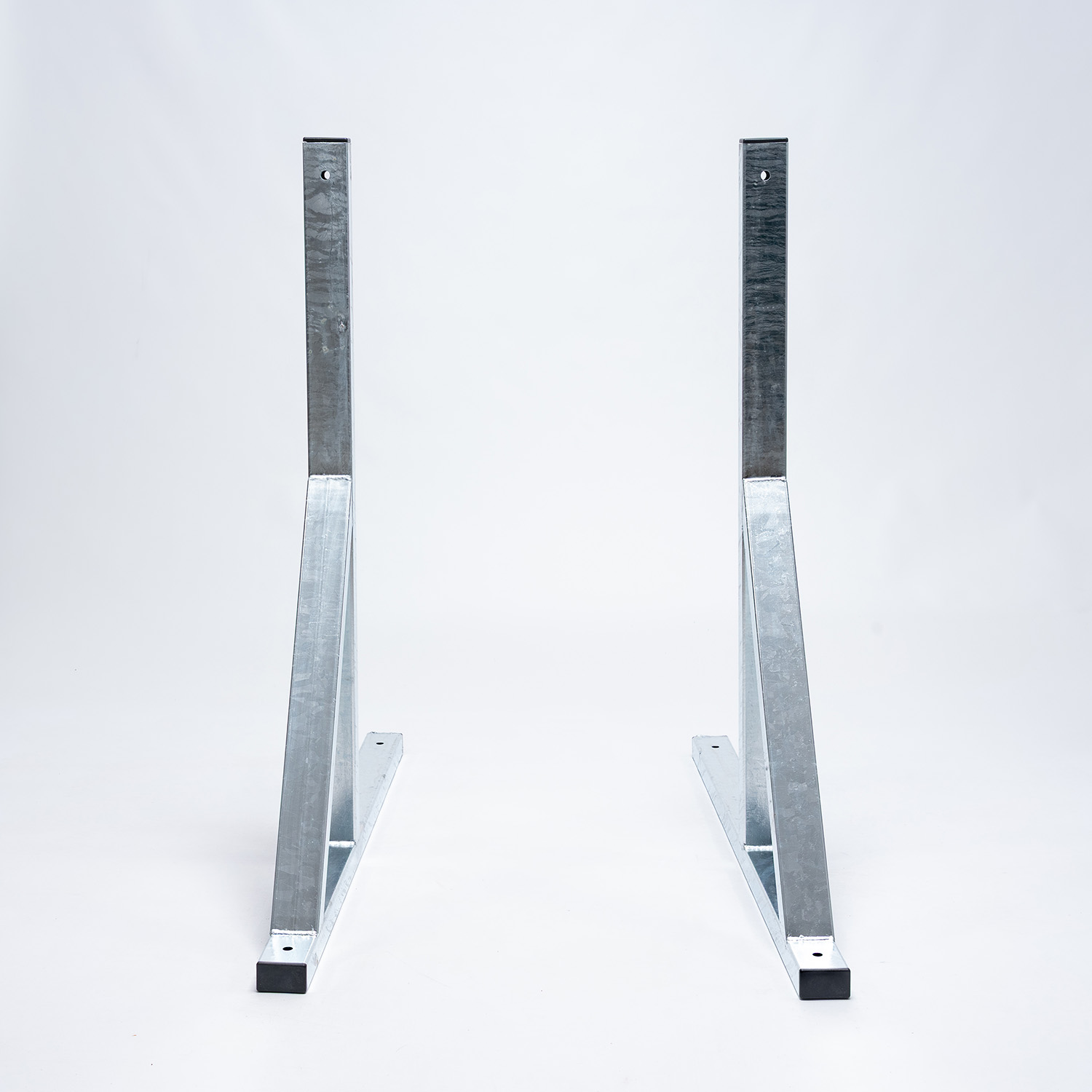

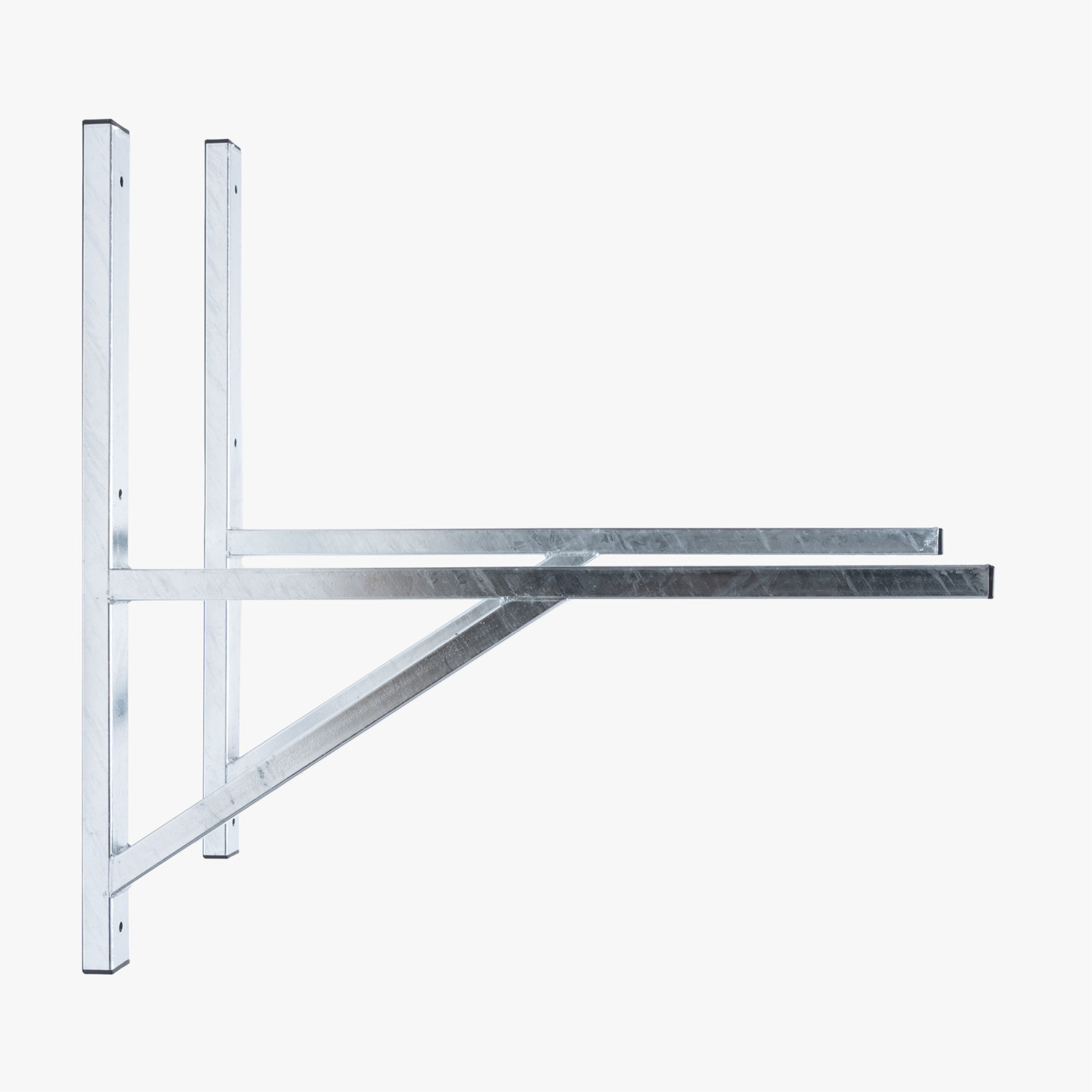

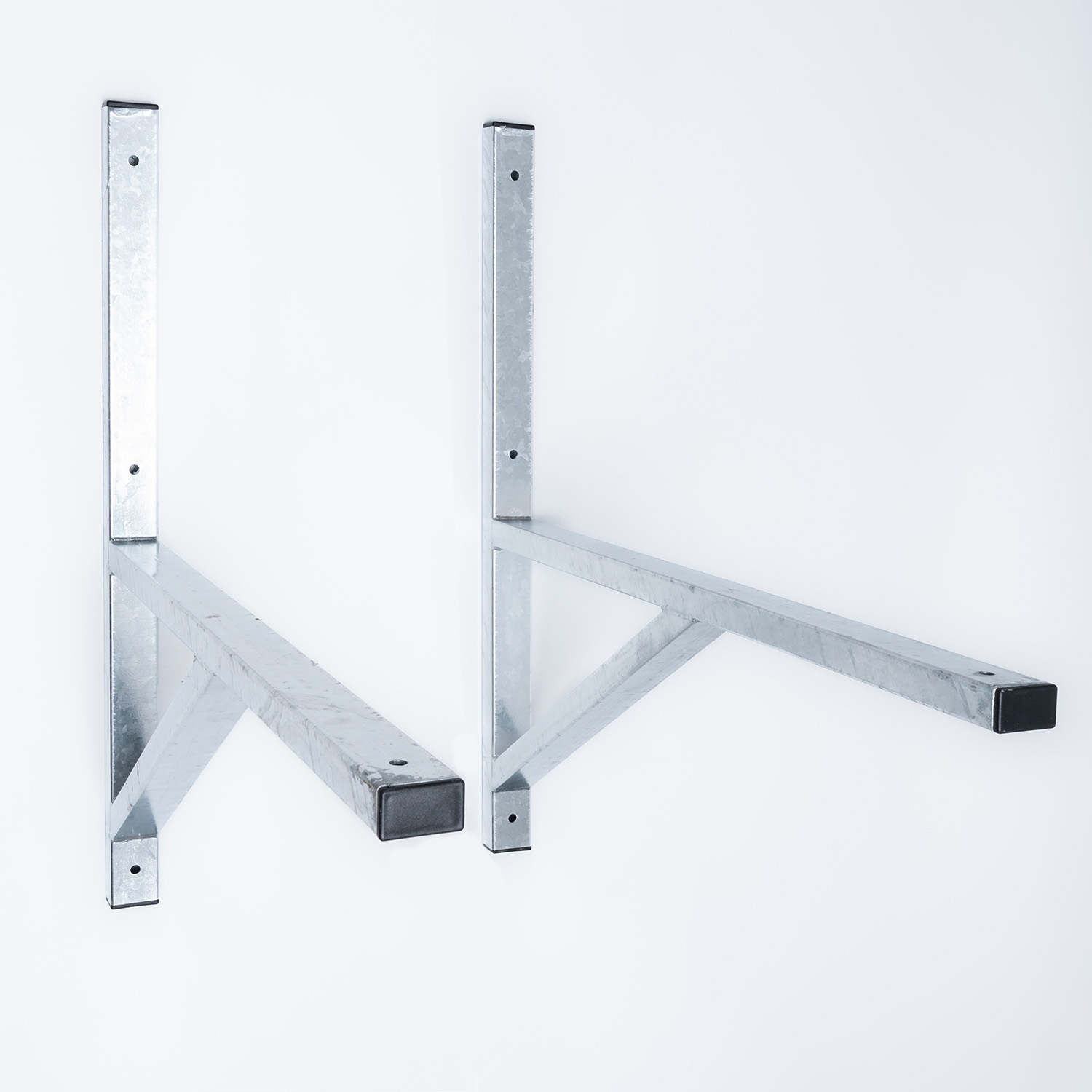

Zdjęcie prezentuje jeden, wybrany rozmiar produktu. Sposób wykonania, kolor i struktura materiału są rzeczywiste. Produkt może różnić się proporcjami długości ramion do profilu kształtownika oraz ilością otworów montażowych.
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana – patrz Zalecenia montażowe
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
