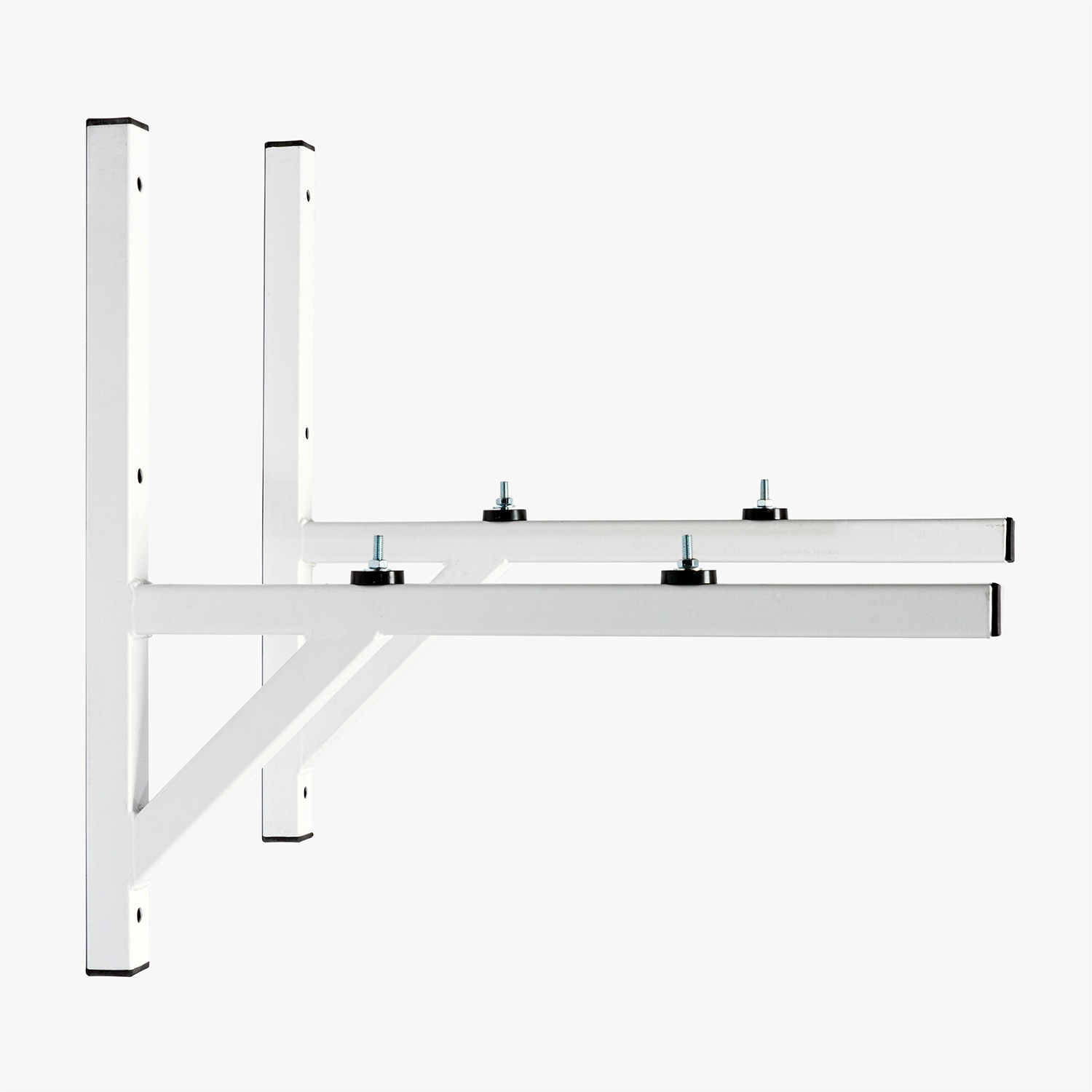

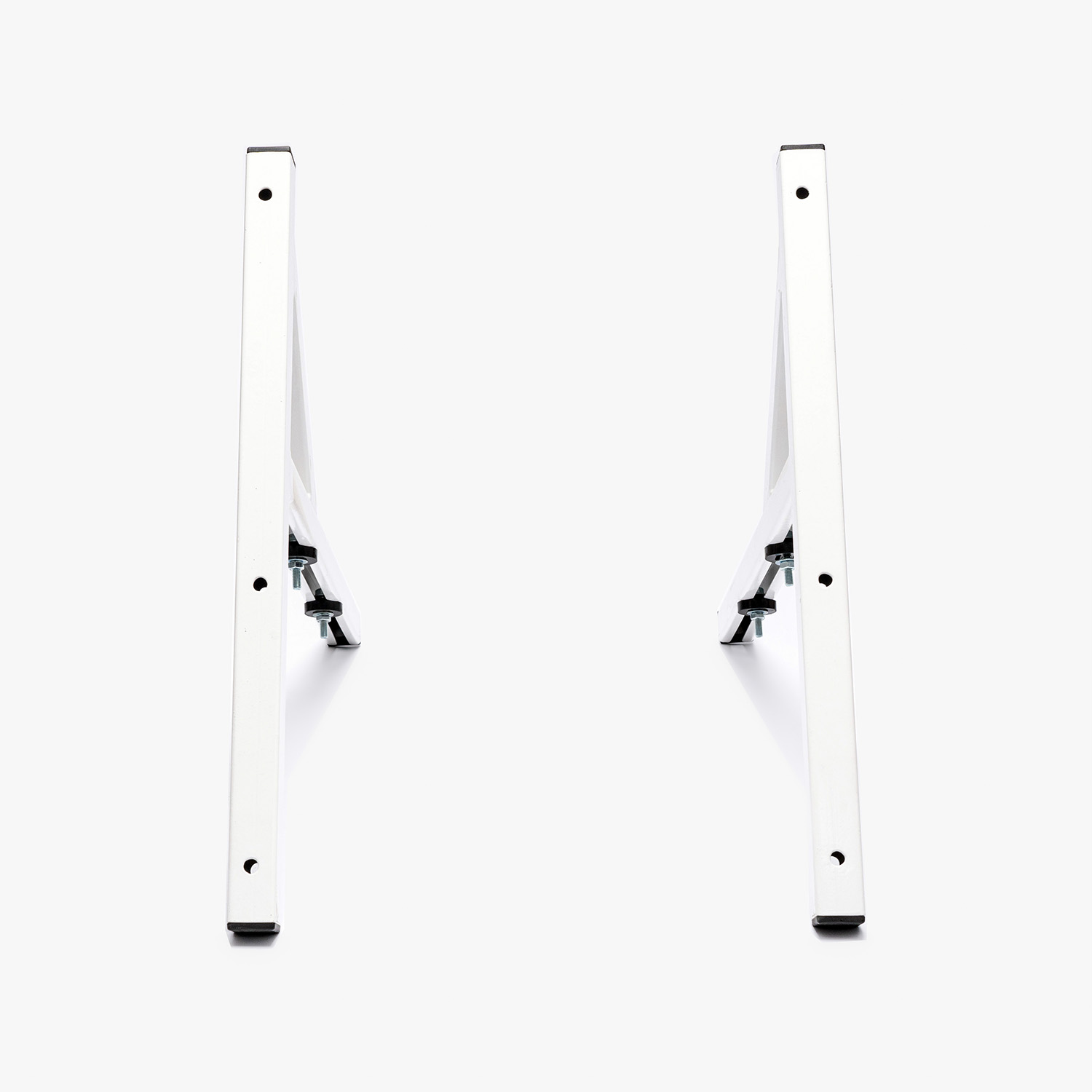

Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM
REKOMENDACJA INSTYTUTU TECHNIKI BUDOWLANEJ
Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ

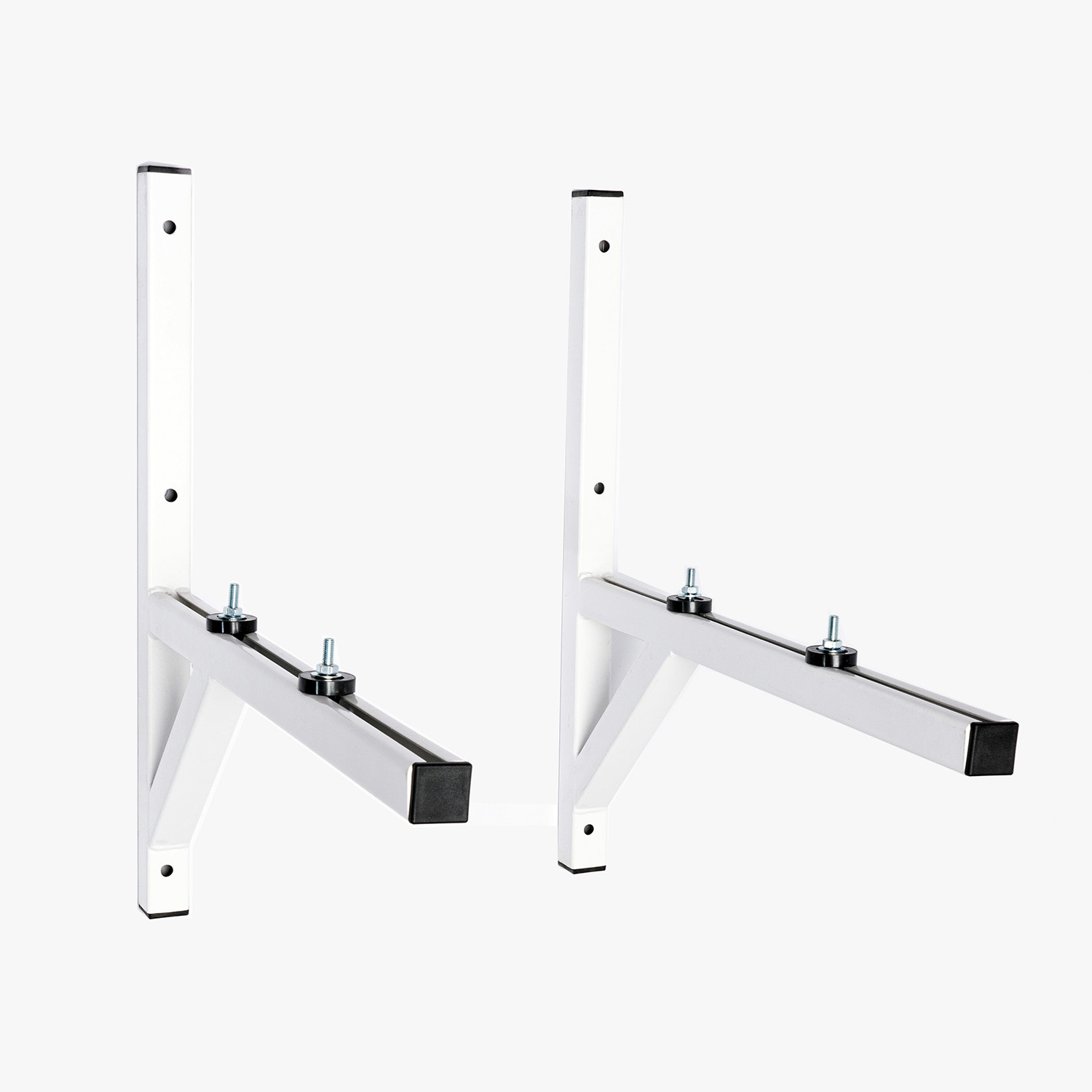

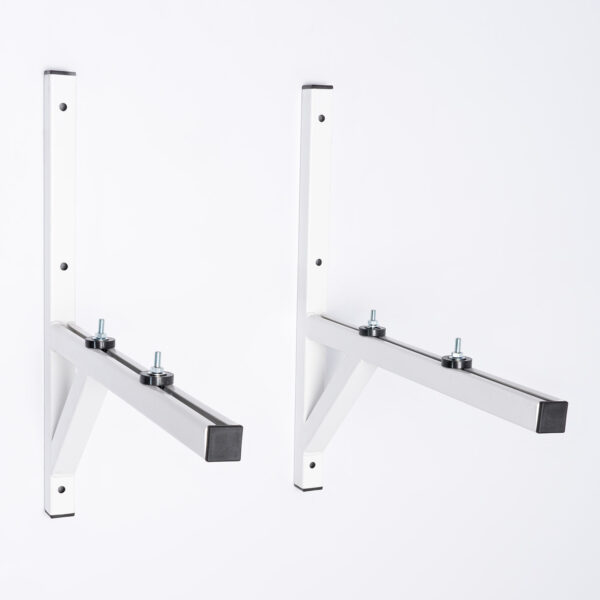

Ten typ wspornika pozwala na montaż jednostki zewnętrznej bez konieczności nawiercania ramienia nośnego. Urządzenie montuje się do wspornika za pomocą 4 śrub montażowych z wibroizolatorem. Śruby są w cenie kompletu (2 sztuk) wsporników.

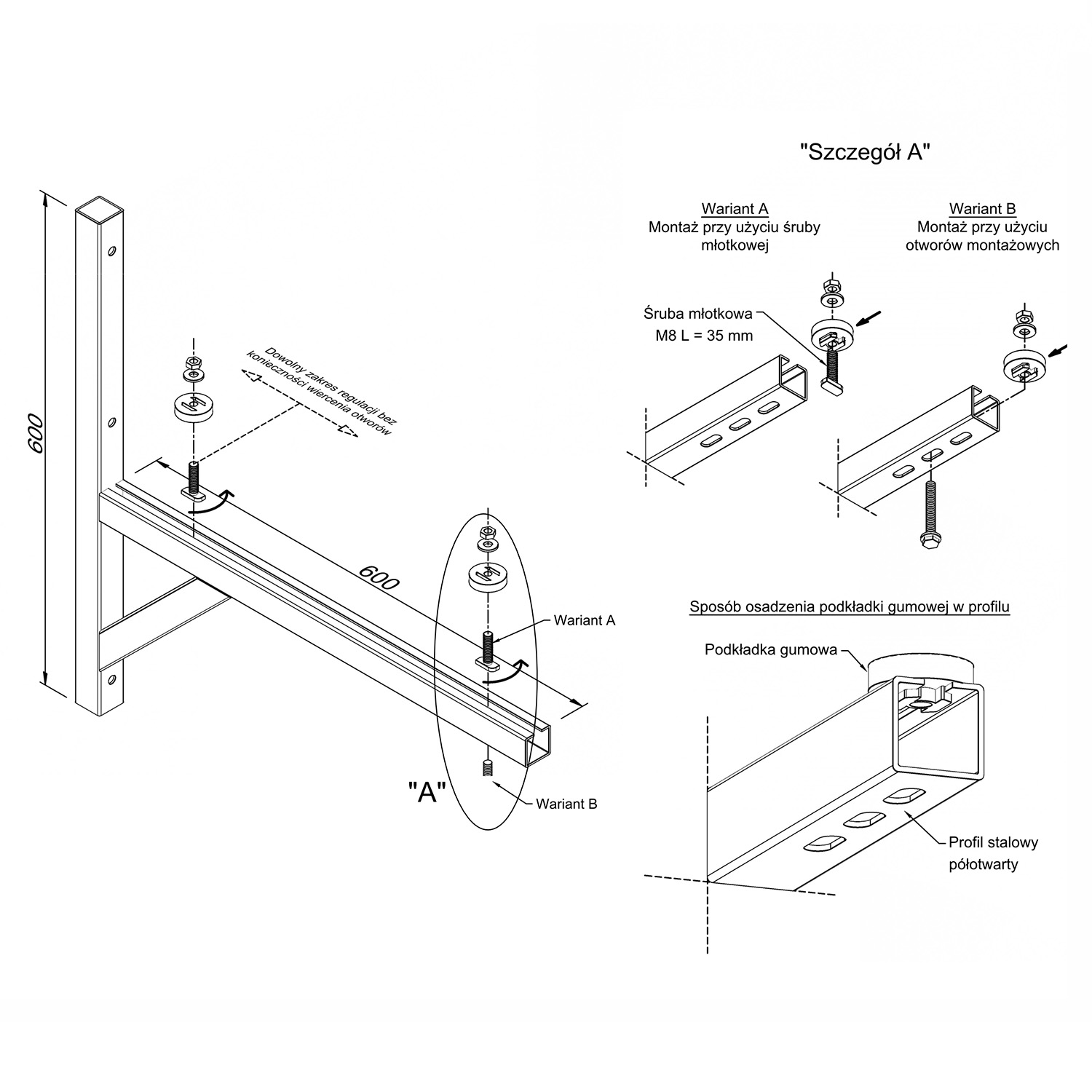

Montaż jednostki zewnętrznej można przeprowadzić na dwa sposoby.
- Wariant A – Montaż przy użyciu śruby młotkowej
- Wariant B – Montaż przy użyciu otworów montażowych
KATALOGOWE INFORMACJE O PRODUKCIE

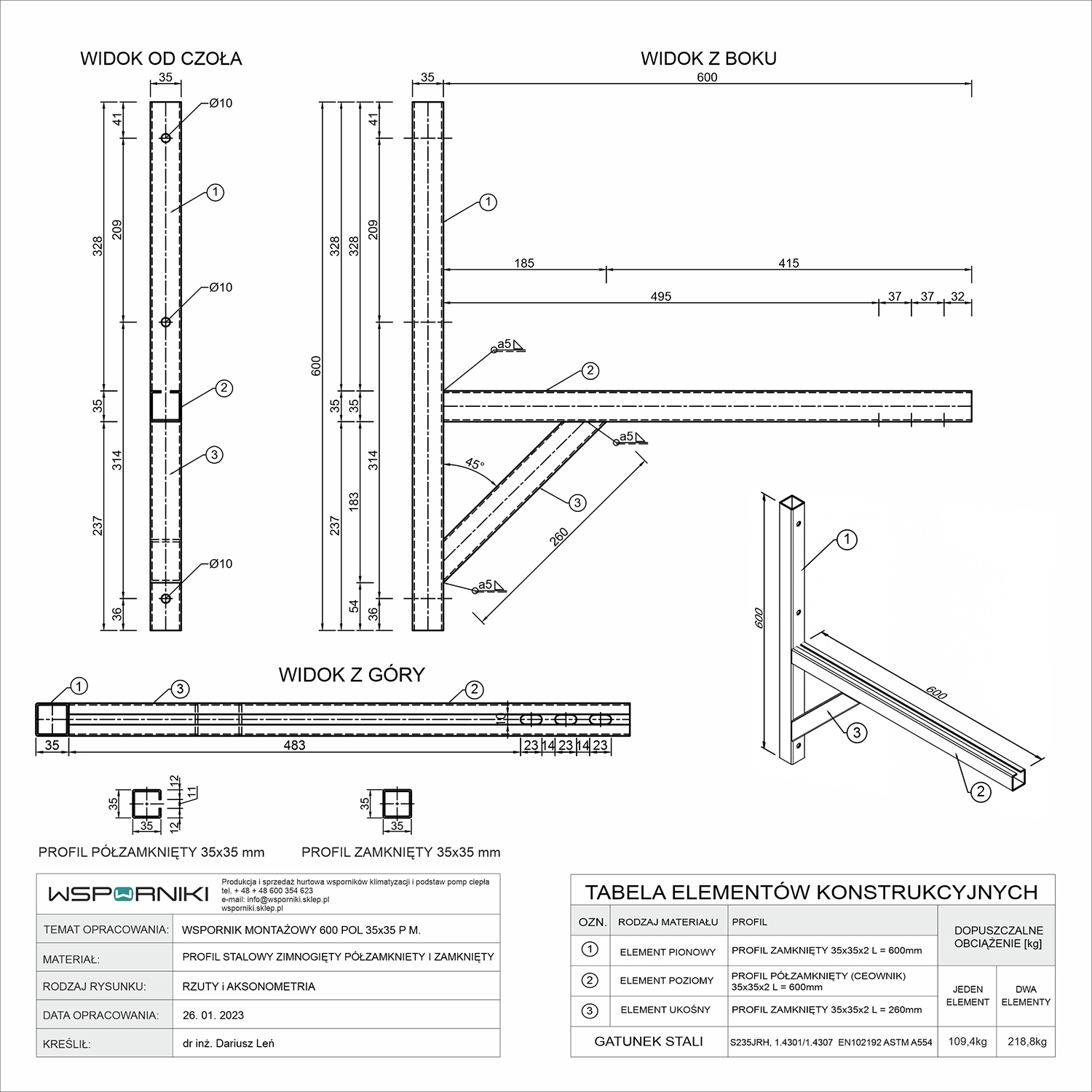

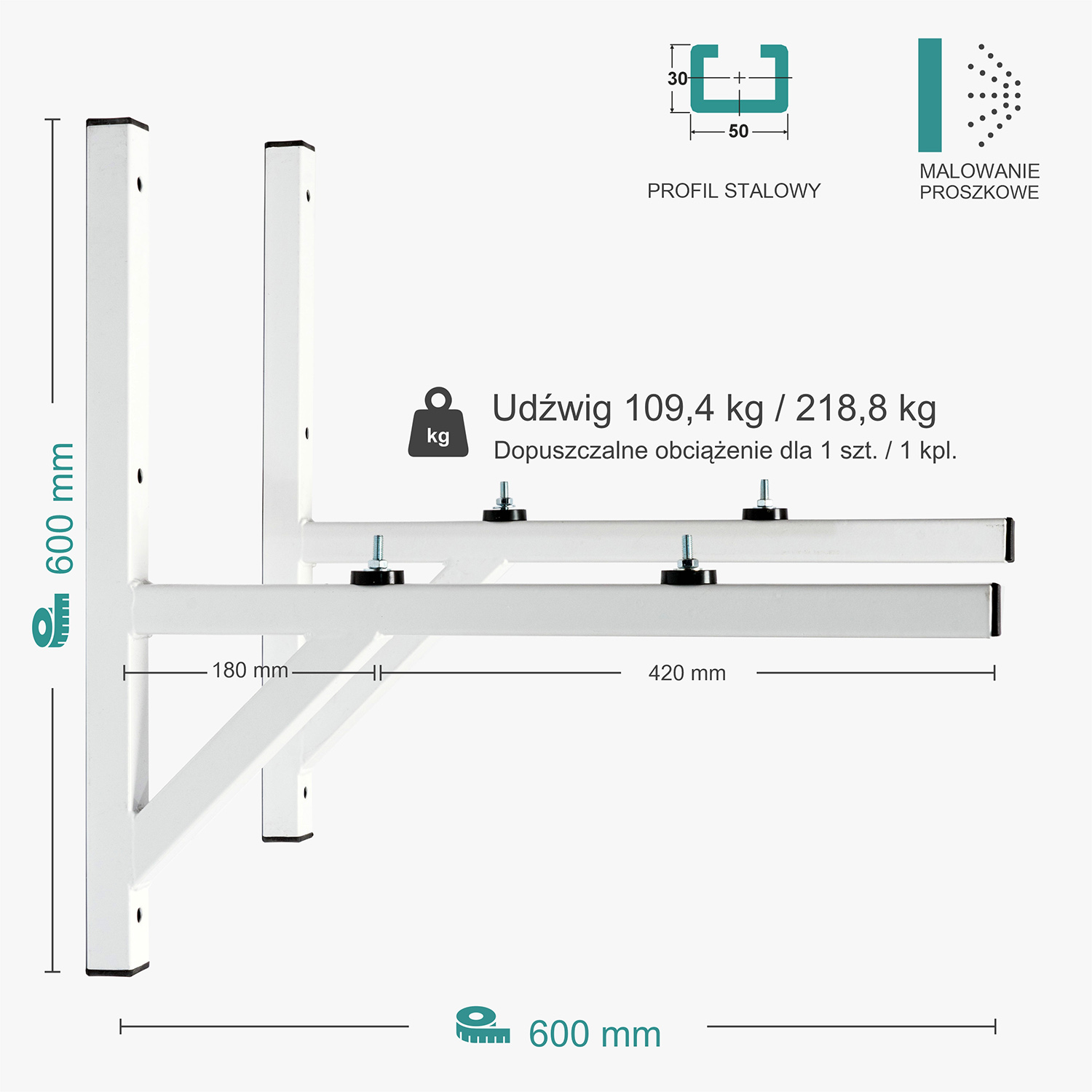

- Nazwa i symbol Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM
- Długość ramienia naściennego 600 mm
- Wysokość ramienia wspierającego 600 mm
- Konstrukcja Spawana
- Typ konstrukcji Podpórka
- Profil Stalowy zimnogięty (stal 1 GATUNEK)
- Przekrój profilu Element poziomy – nośny Profil półzamknięty (ceownik) Prostokątny 30 mm x 50 mm, grubość ścianki 2 mm Element pionowy i ukośny Profil zamknięty Prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
- Max obciążenie 1 szt. 109,4 kg
- Max obciążenie 1 kpl. 218,8 kg
- Waga 1 kpl. ~5,8 kg
- Wykończenie powierzchni Malowanie proszkowe – kolory: biały RAL 9016, antracytowy RAL 7016, czarny RAL 9005
- Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
- Maksymalna ilość na palecie 100 kpl.
- Producent Produkcja własna Deli
PRZEZNACZENIE I ZALECENIA
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować urządzenie zewnętrzne o dowolnej szerokości, mając na uwadze, że maksymalne obciążenie dla 1 sztuki wynosi – 109,4 kg, a dla dwóch sztuk (kompletu) – 218,8 kg.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Przed zamontowaniem jednostki zewnętrznej na wsporniku zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.
Dzięki temu, że pojedyncze wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości, którego waga jest odpowiednia do udźwigu uchwytu.
Najczęściej urządzenie ustawia się na dwóch wspornikach (1 kpl.) Zdarza się jednak, że do montażu większych jednostek zewnętrznych, stosuje się dwa lub więcej kompletów wsporników spawanych.
Zaletą wsporników spawanych jest możliwość zastosowania jednego typu uchwytów montażowych do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM umożliwia bezpieczny montaż jednostek zewnętrznych:
- klimatyzatorów,
- pomp ciepła,
- skraplaczy,
- agregatów prądotwórczych,
- agregatów chłodniczych,
- systemów rekuperacji,
- wentylatorów wyciągowych,
- sprężarek,
- systemów VRF i VRV,
- i innych urządzeń wymagających montażu ściennego.
Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.

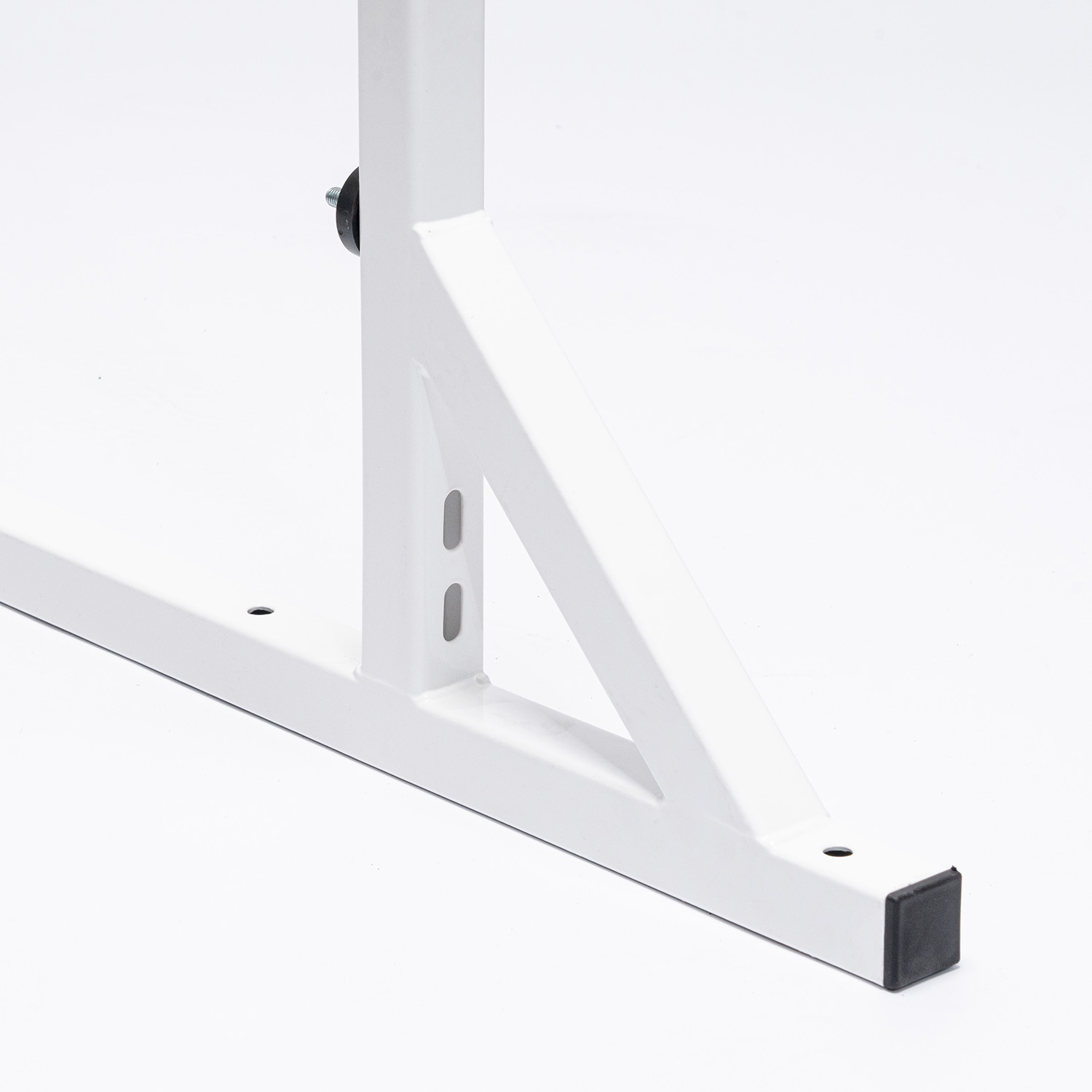

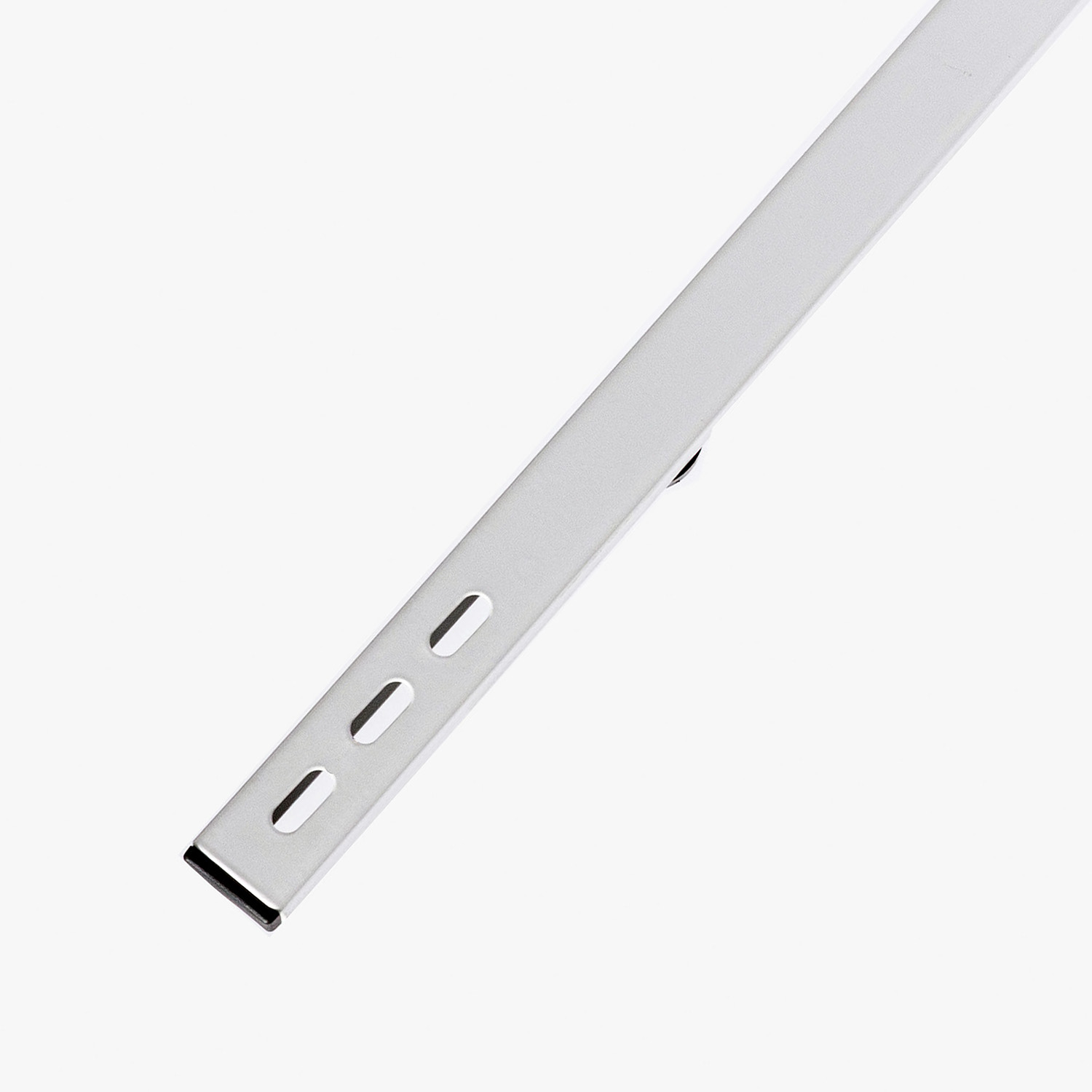

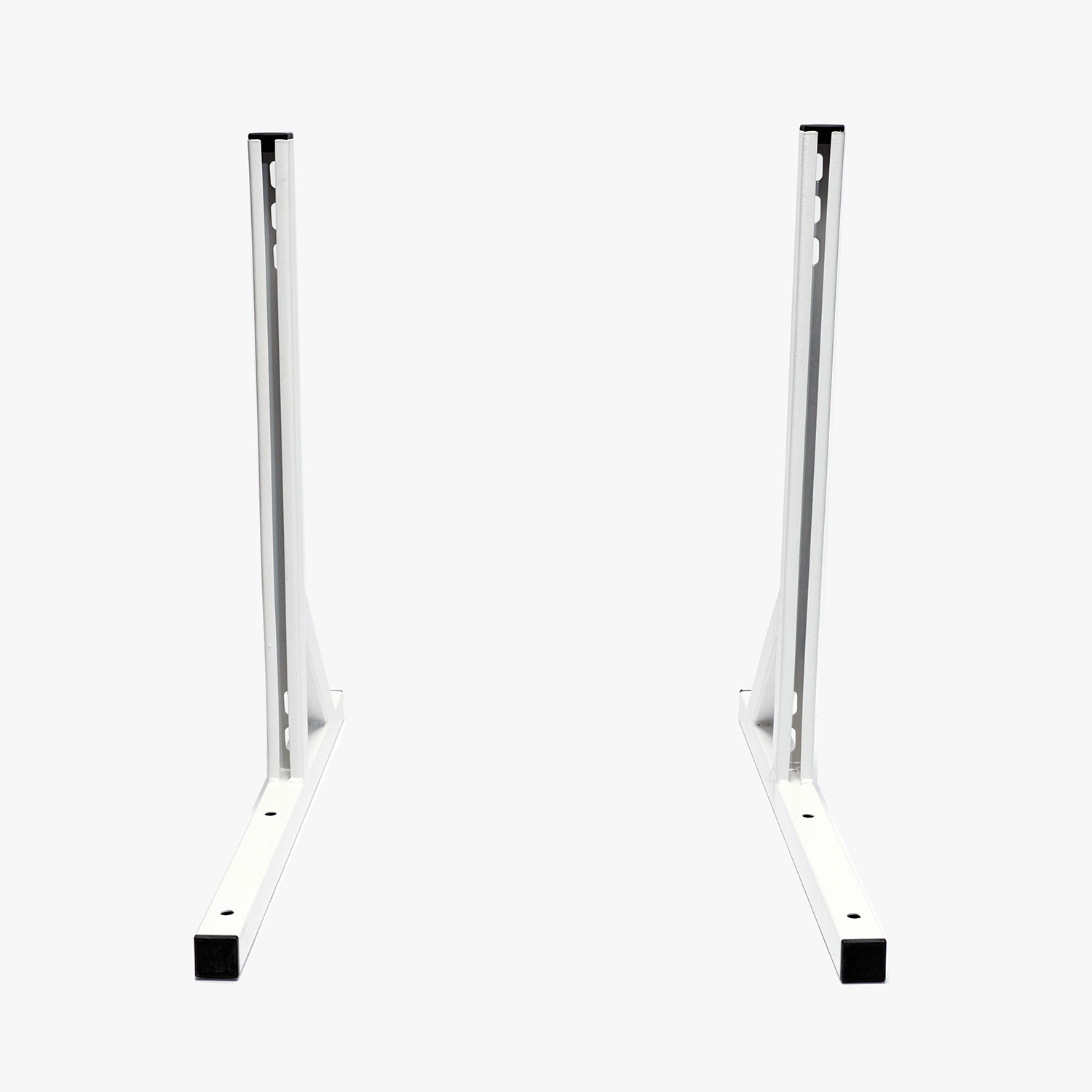

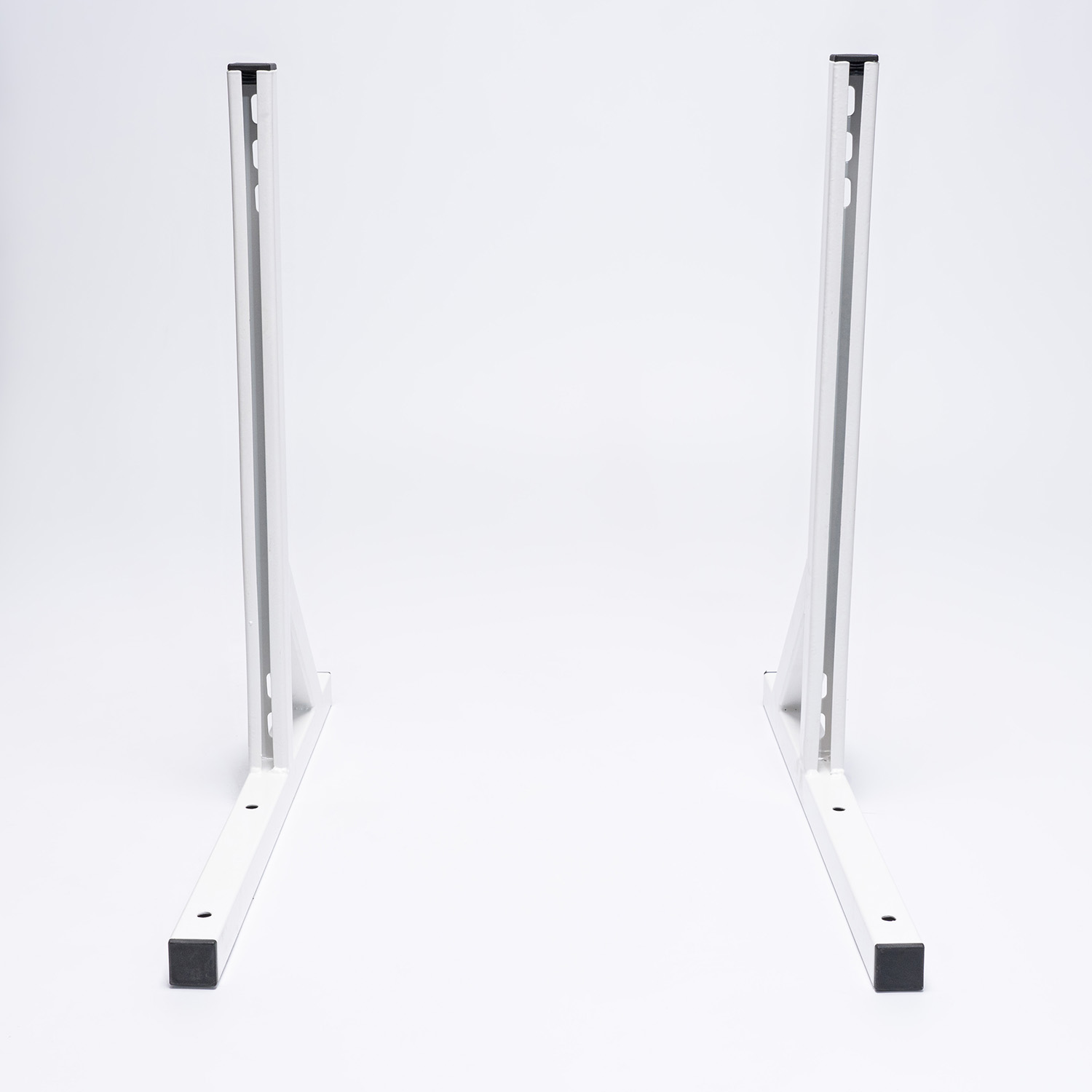

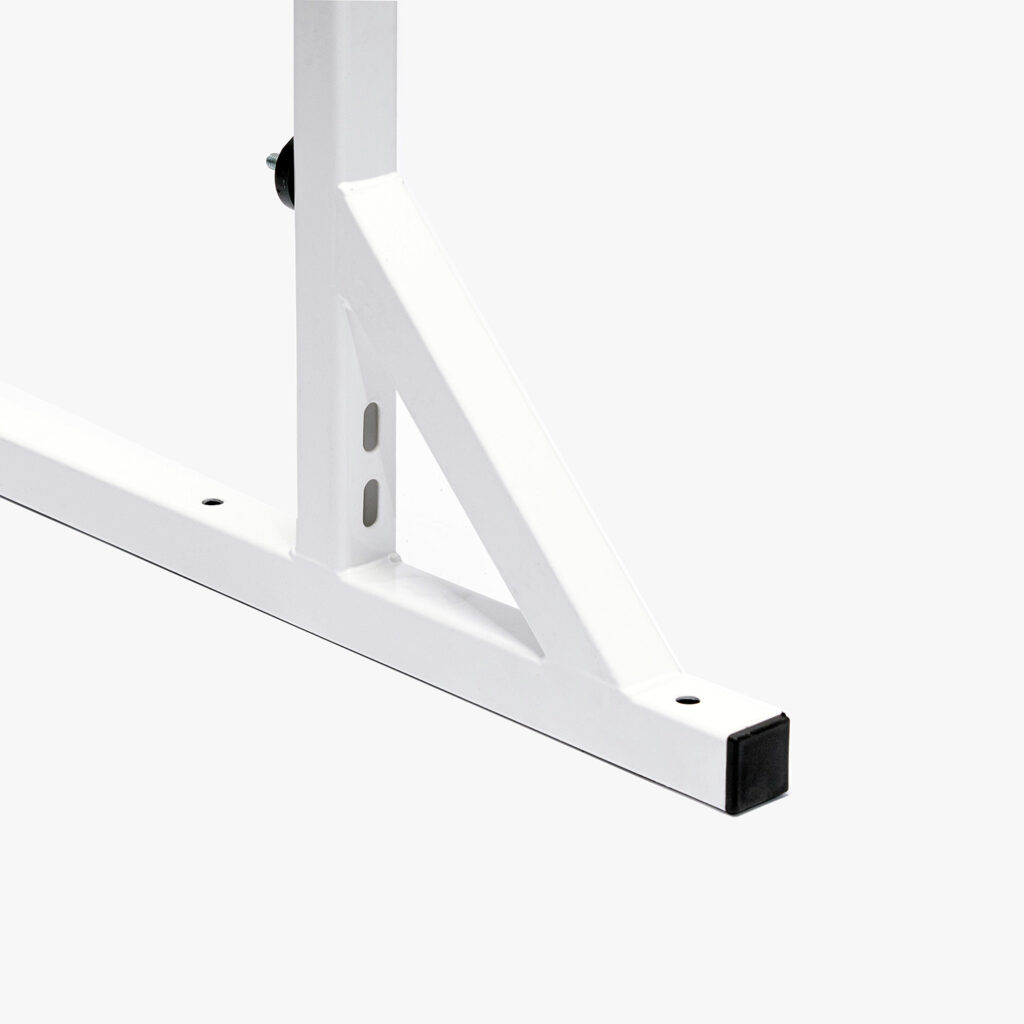

Wspornik jest zespawany z kształtowników stalowych. Element nośny – poziomy wykonany jest z profilu półzamkniętego. Elementy poziomy i ukośny z profilu zamkniętego.

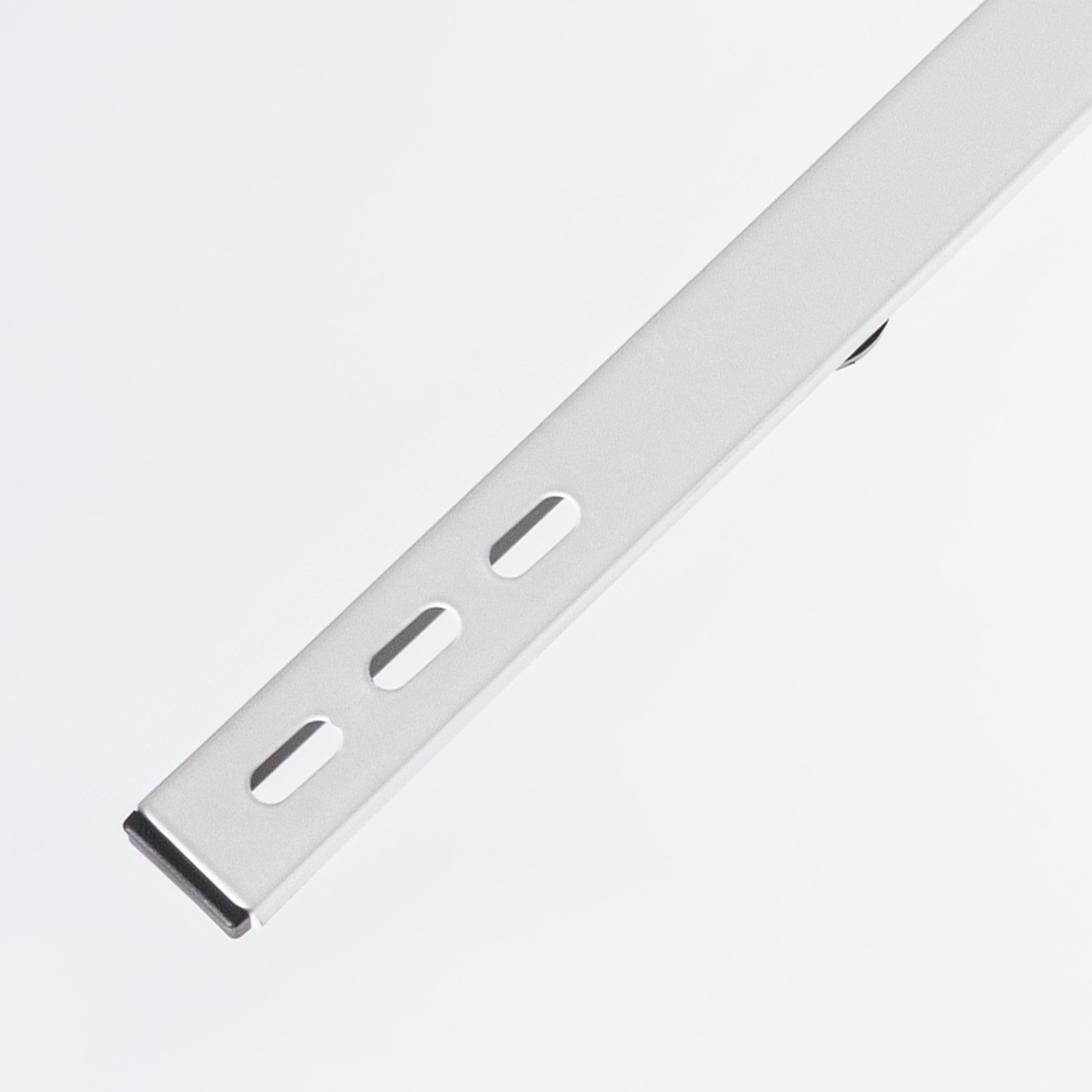

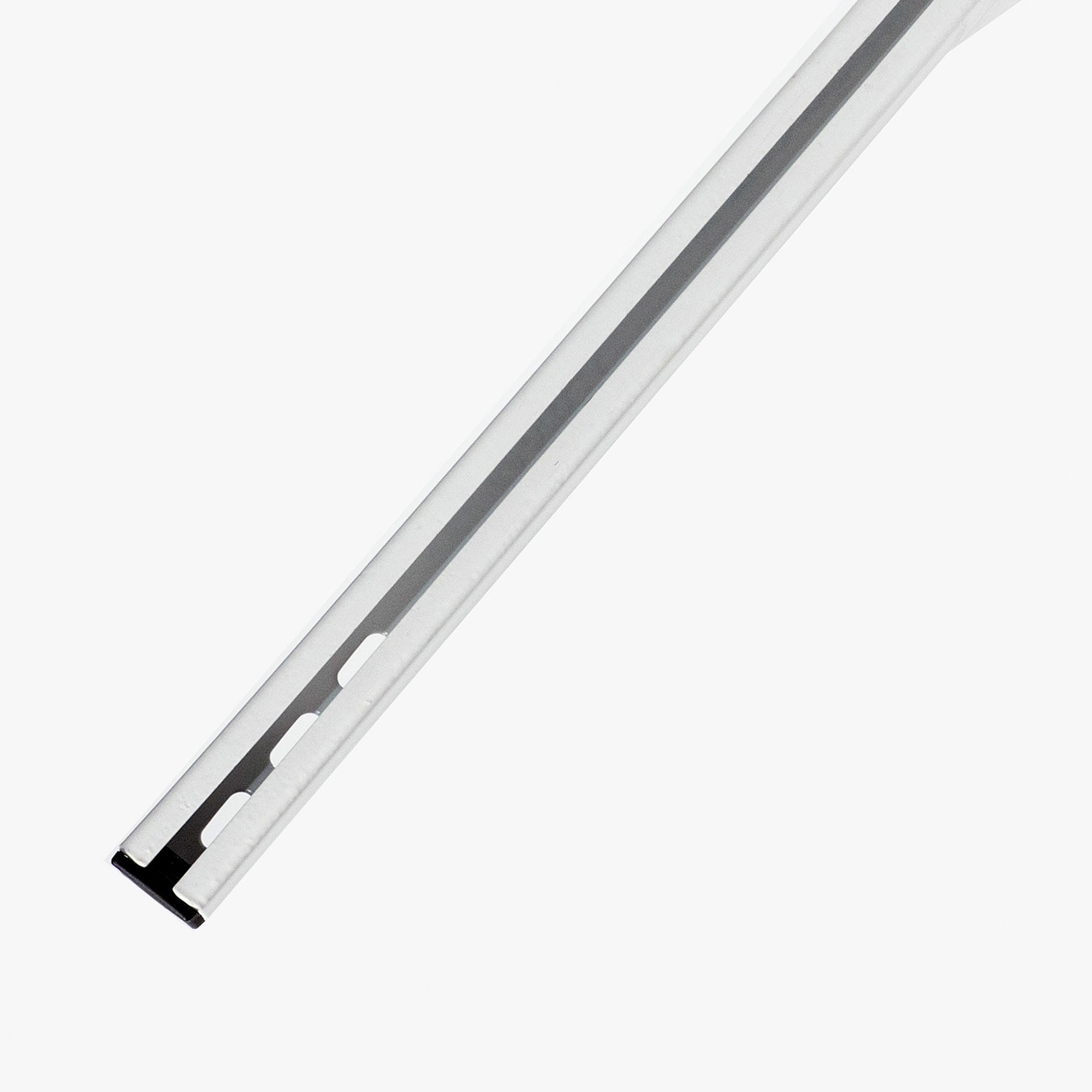

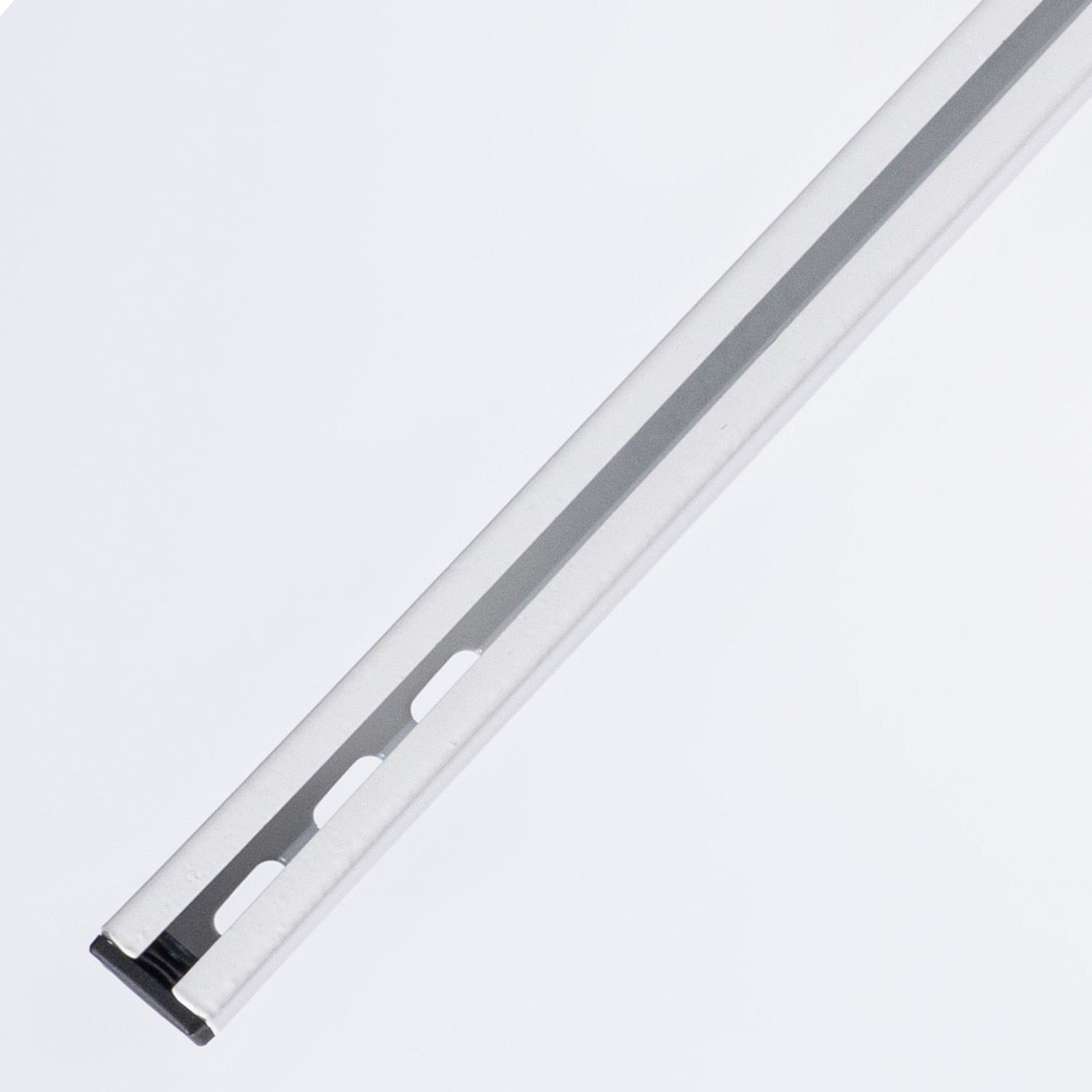

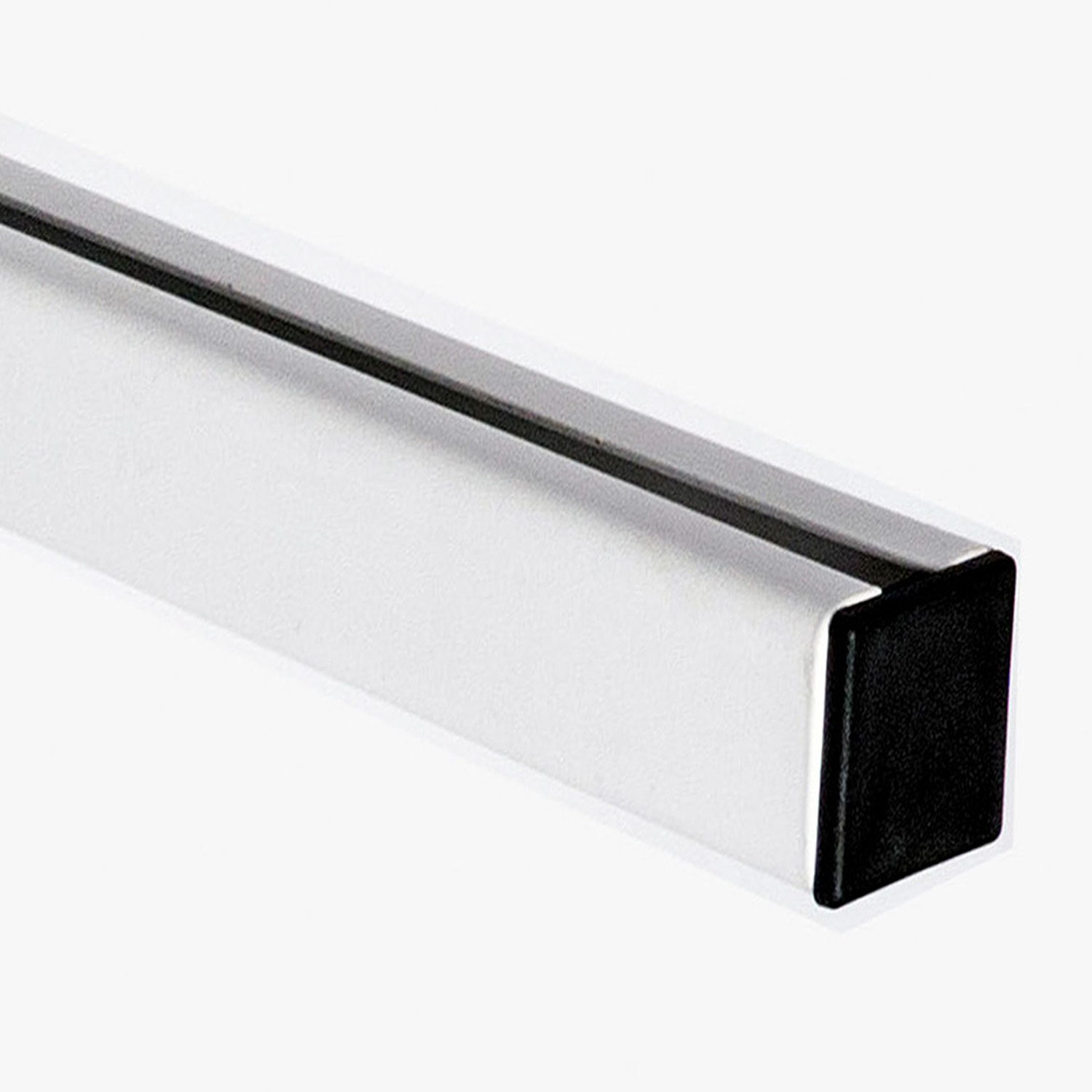

Wspornik, którego ramię nośne jest wykonane z stalowego profilu półzamkniętego (ceownika) zapewnienia stabilność przy jednoczesnym ograniczeniu jego wagi. Ceowniki charakteryzuje wytrzymałość oraz odporność na obciążenia dynamiczne.

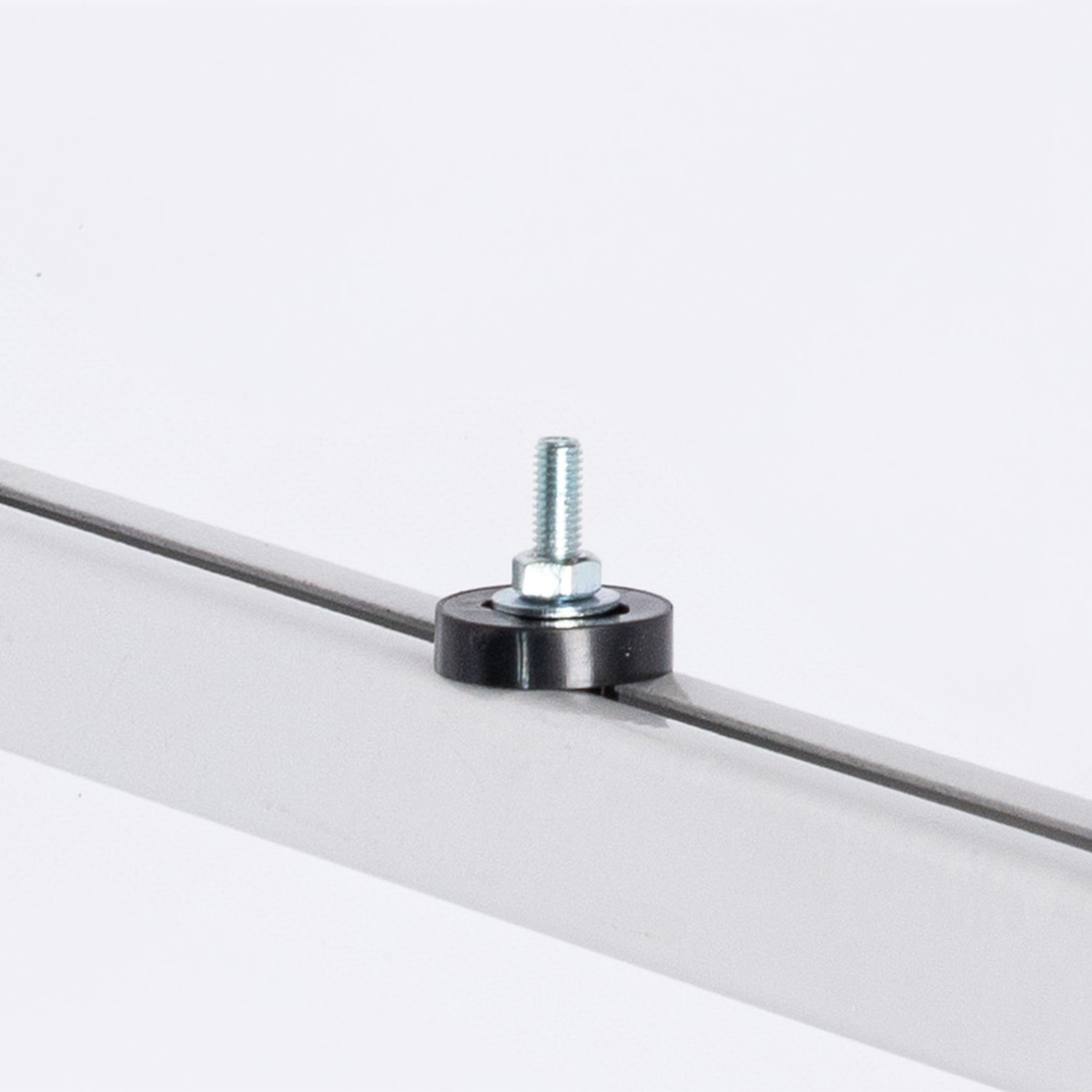

Ten typ wspornika pozwala na montaż jednostki zewnętrznej bez konieczności nawiercania ramienia nośnego. Urządzenie montuje się do wspornika za pomocą 4 śrub montażowych z wibroizolatorem. Śruby są w cenie kompletu (2 sztuk) wsporników.
Kształtowniki wykonane są z zimnogiętej stali S235JR. Wsporniki spawane są metodą MIG i TIG.
Powierzchnia wspornika jest piaskowana, a następnie malowana proszkowo farbą epoksydową z utwardzaniem na kolory:
- biały – RAL 9016
- antracytowy – RAL 7016
- czarny – RAL – 9005
Stanowi to skuteczne zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne. Jego neutralny wygląd pasuje do wszystkich nowoczesnych urządzeń. Wspornik z łatwością wpasuje się w każde otoczenie.
Na indywidualne zamówienie większej ilości sztuk, malujemy wsporniki spawane na inne kolory wg palety RAL. Wysokość dopłaty do ceny regularnej ustalana jest indywidualnie.

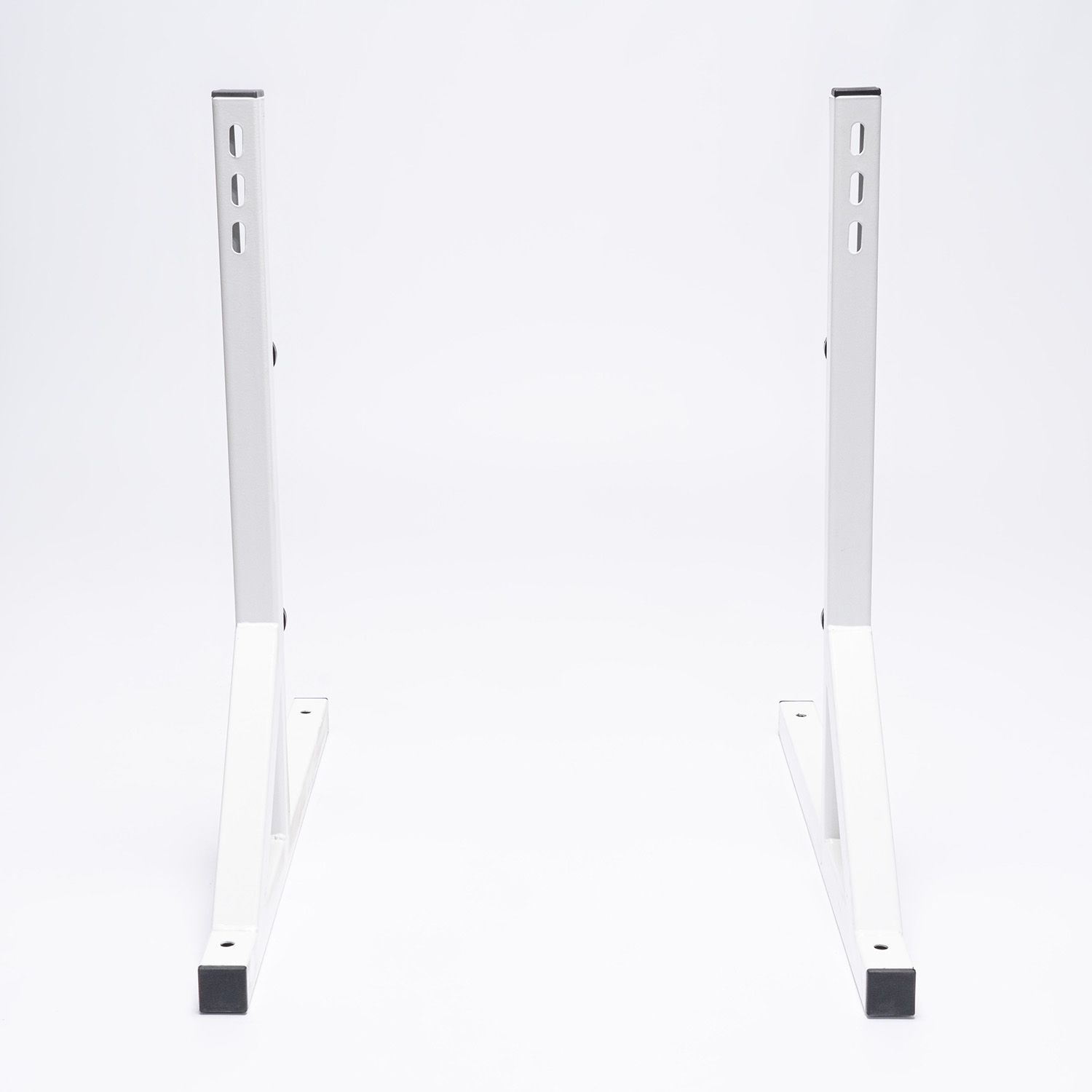

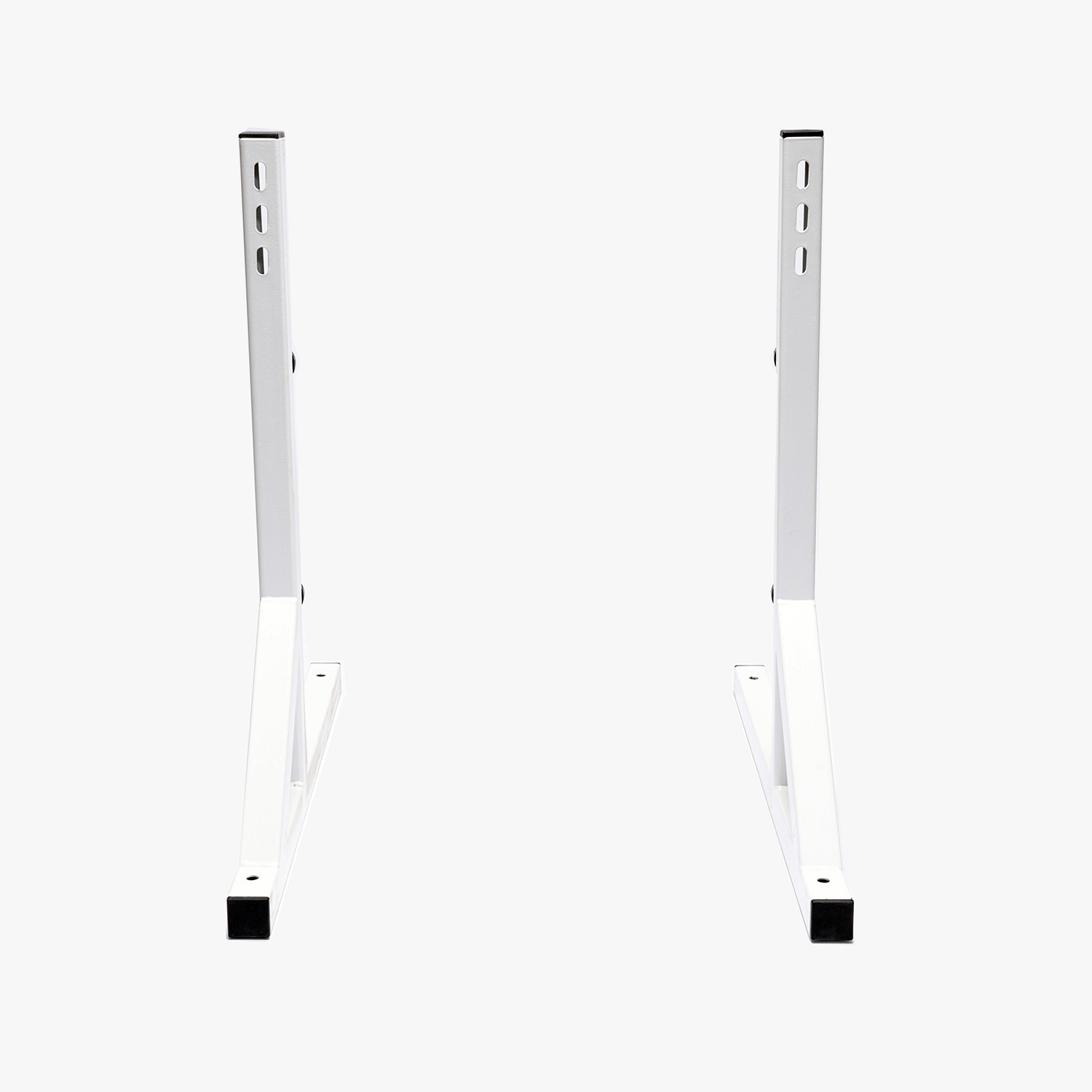

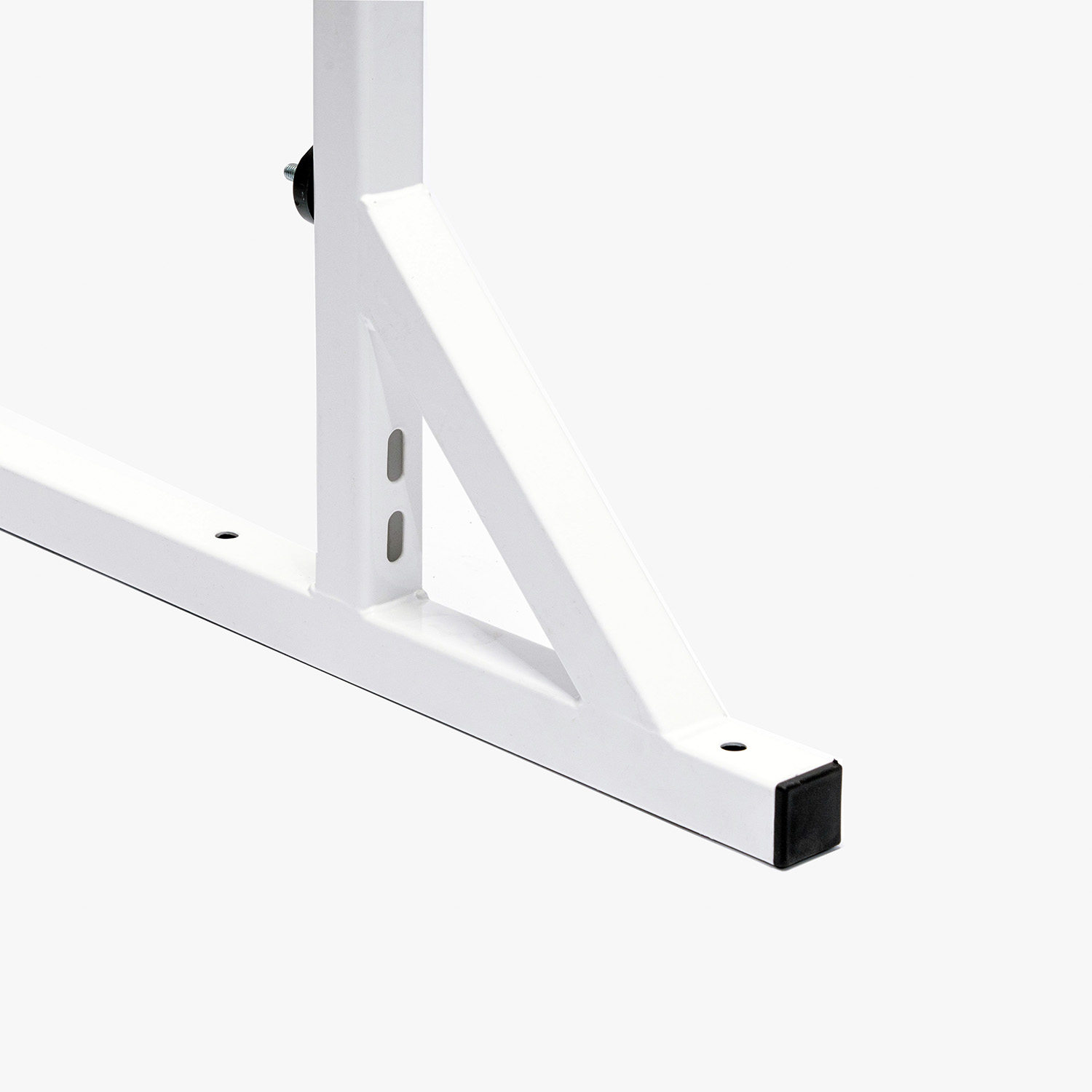

Poprzeczka stanowi stężenie wspornika i znajduje się nad ramieniem (konstrukcja typu elka).
Wspornik został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ

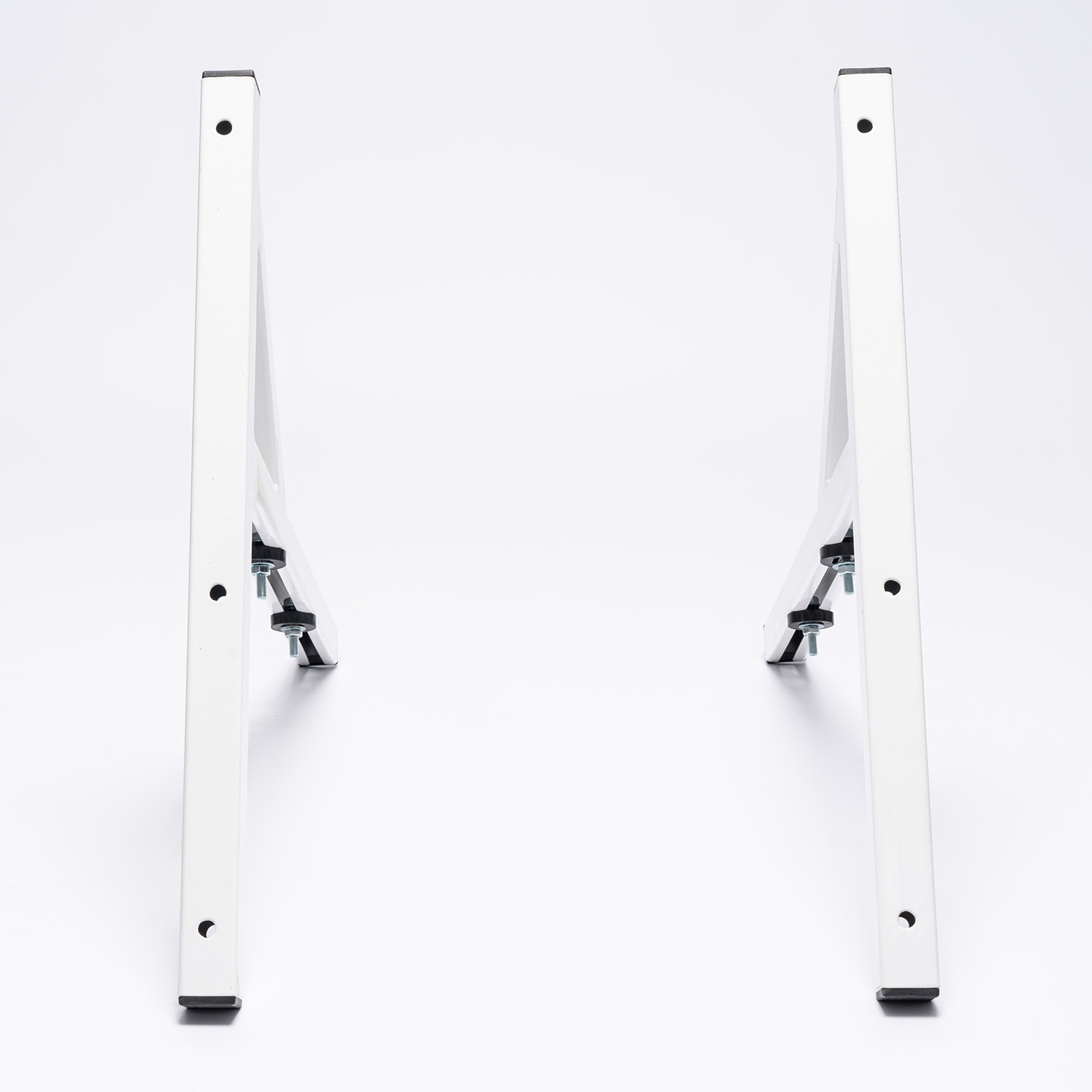

Wspornik spawany podpórka o profilu półzamkniętym / malowany / 600POL3535PM – 2 szt.

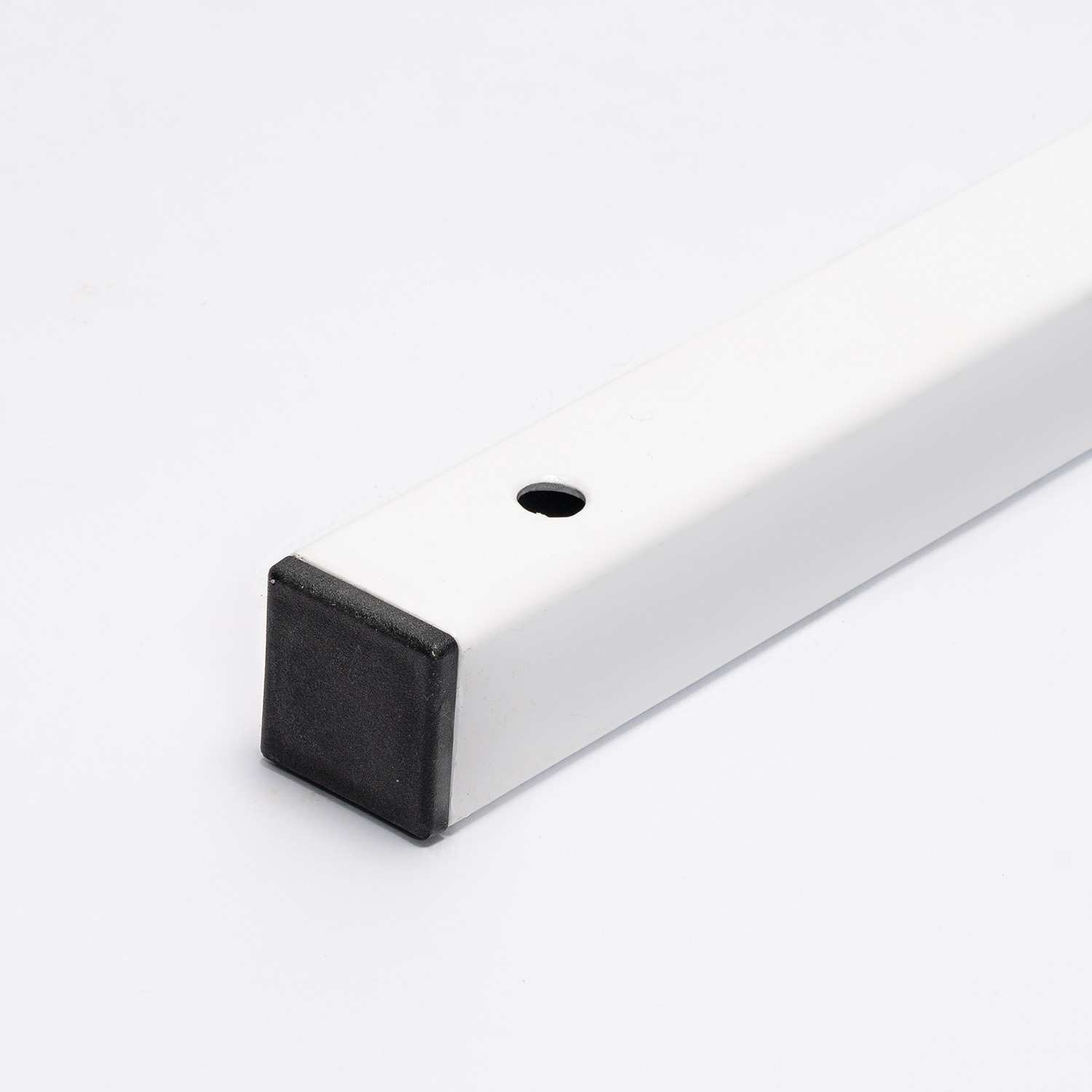

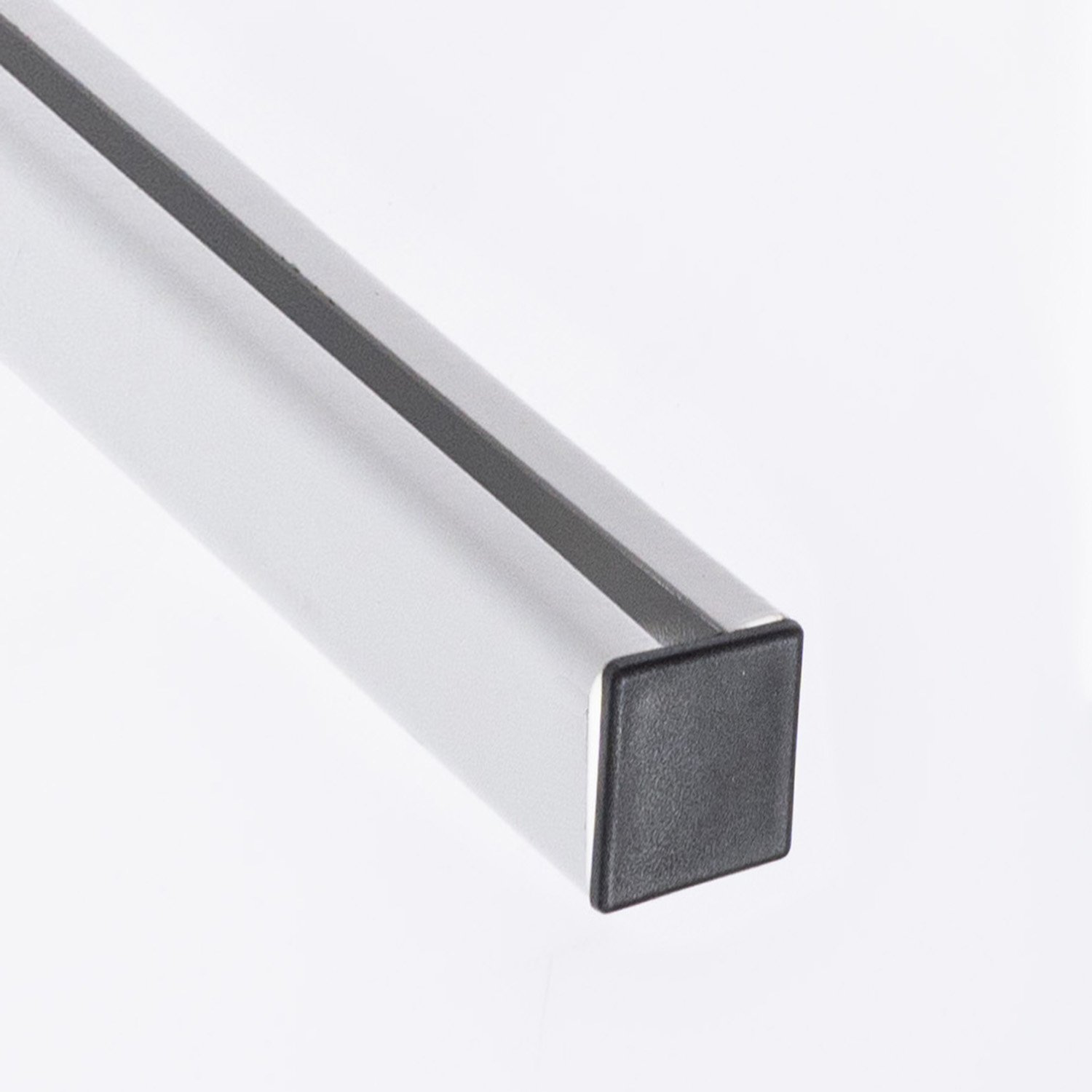

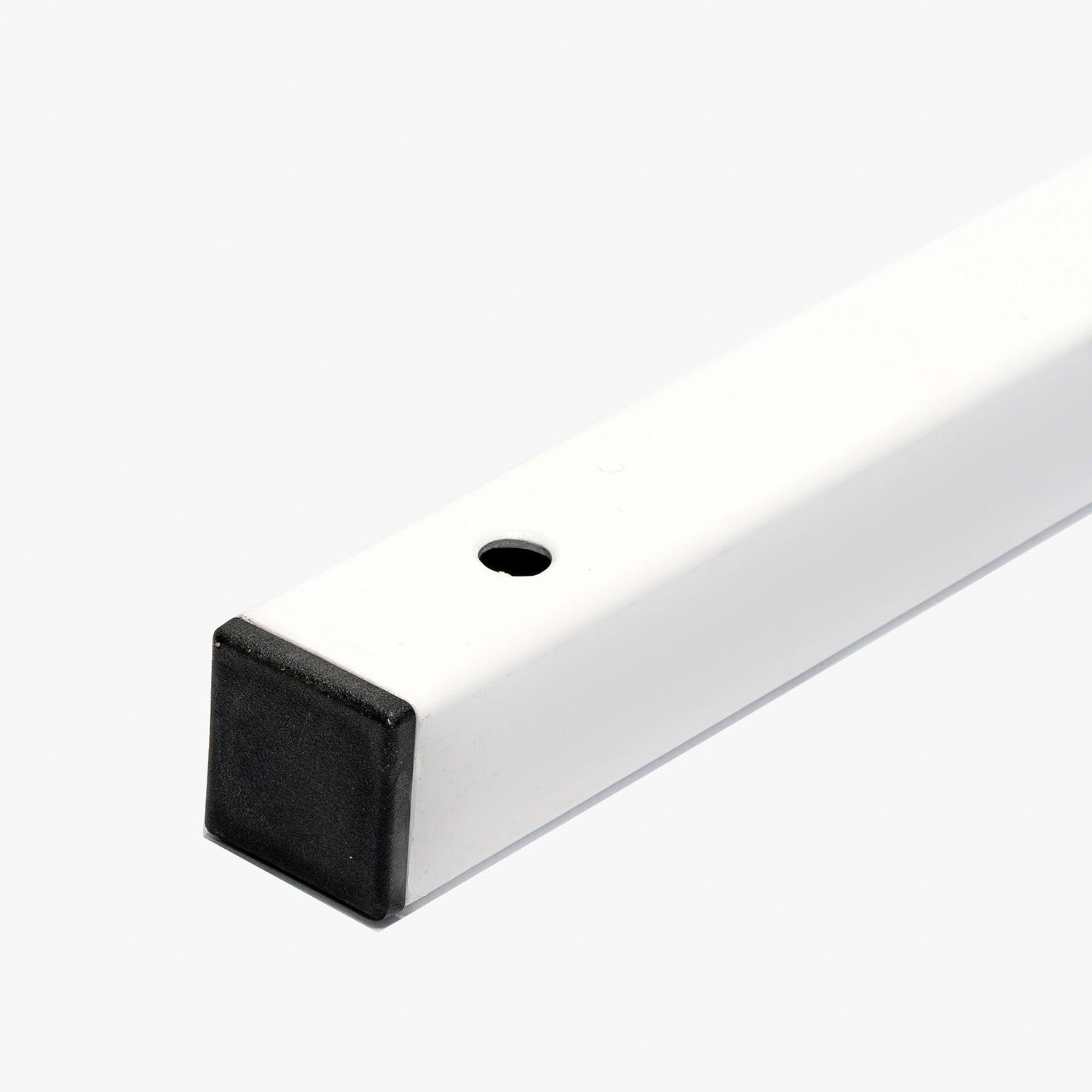

Komplet zaślepek PCV

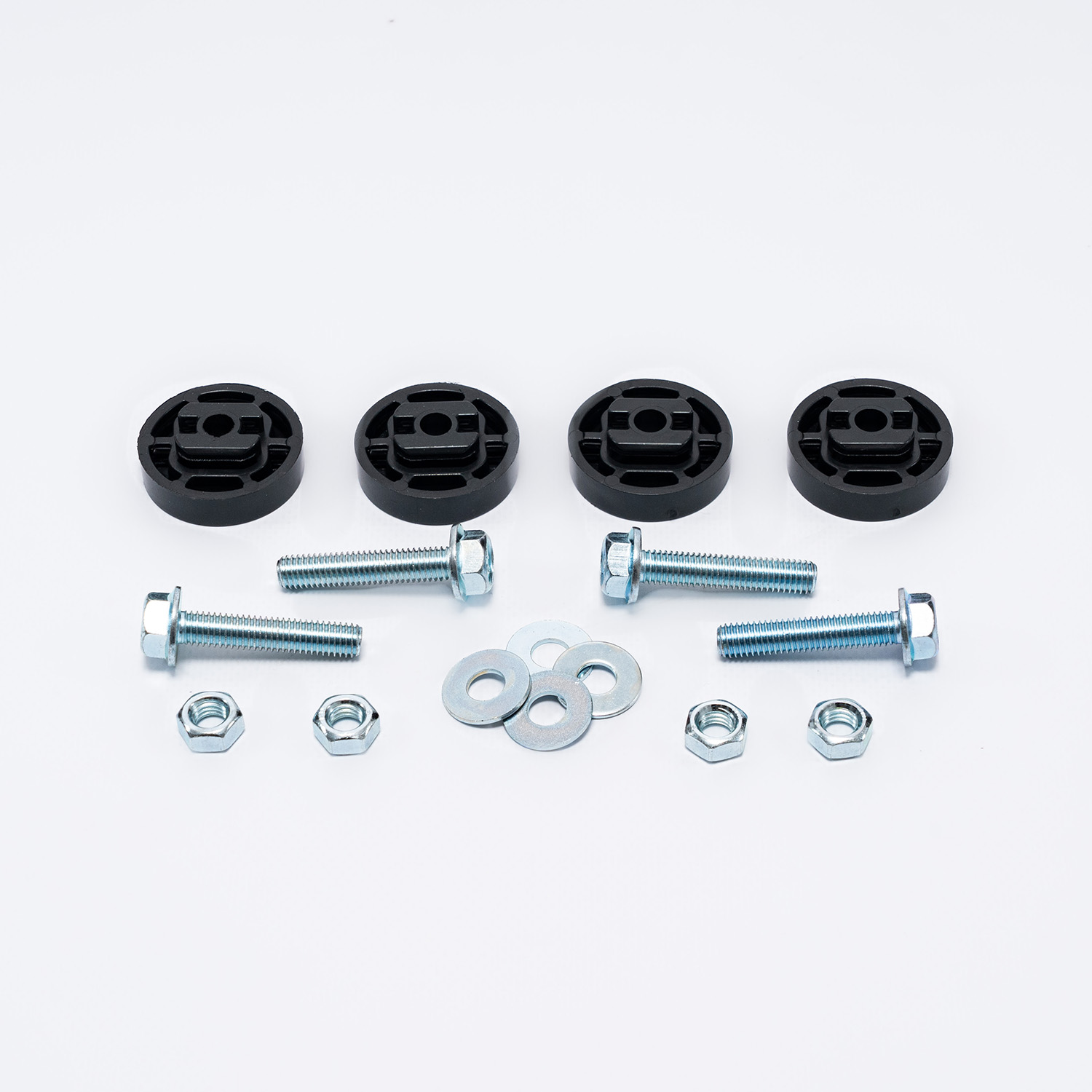

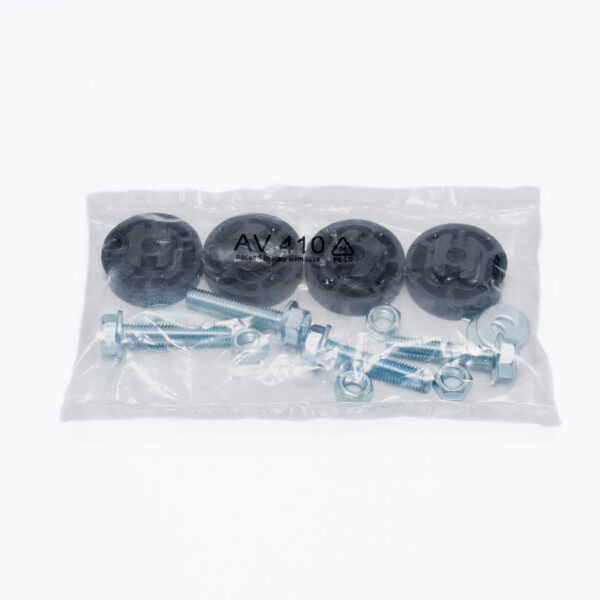

4 szt. śrub mocujących z wibroizolatorem.
Wsporniki wysyłamy pakowane w karton lub w owinięte w folię.
**Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.
Ten typ wspornika pozwala na montaż jednostki zewnętrznej bez konieczności nawiercania ramienia nośnego. Urządzenie montuje się do wspornika za pomocą 4 śrub montażowych z wibroizolatorem. Śruby są w cenie kompletu (2 sztuk) wsporników.
Montaż jednostki zewnętrznej można przeprowadzić na dwa sposoby.
- Wariant A – Montaż przy użyciu śruby młotkowej
- Wariant B – Montaż przy użyciu otworów montażowych
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana.
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
