Wspornik spawany elka / ocynkowany / 60035LO
Długość ramienia naściennego 600 mm
Wysokość ramienia wspierającego 600 mm
Konstrukcja Spawana
Typ konstrukcji Elka
Profil stalowy zamknięty zimnogięty (stal 1 GATUNEK) Przekrój prostokątny 30 mm x 50 mm, grubość ścianki 2 mm
Max obciążenie 1 szt. 79 kg
Max obciążenie 1 kpl. 150 kg
Waga 1 kpl. 6.1 kg
Wykończenie powierzchni Ocynkowana
Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
Maksymalna ilość na palecie 100 kpl.
Producent Produkcja własna Deli
Nazwa i symbol Wspornik spawany elka / ocynkowany / 60035LO

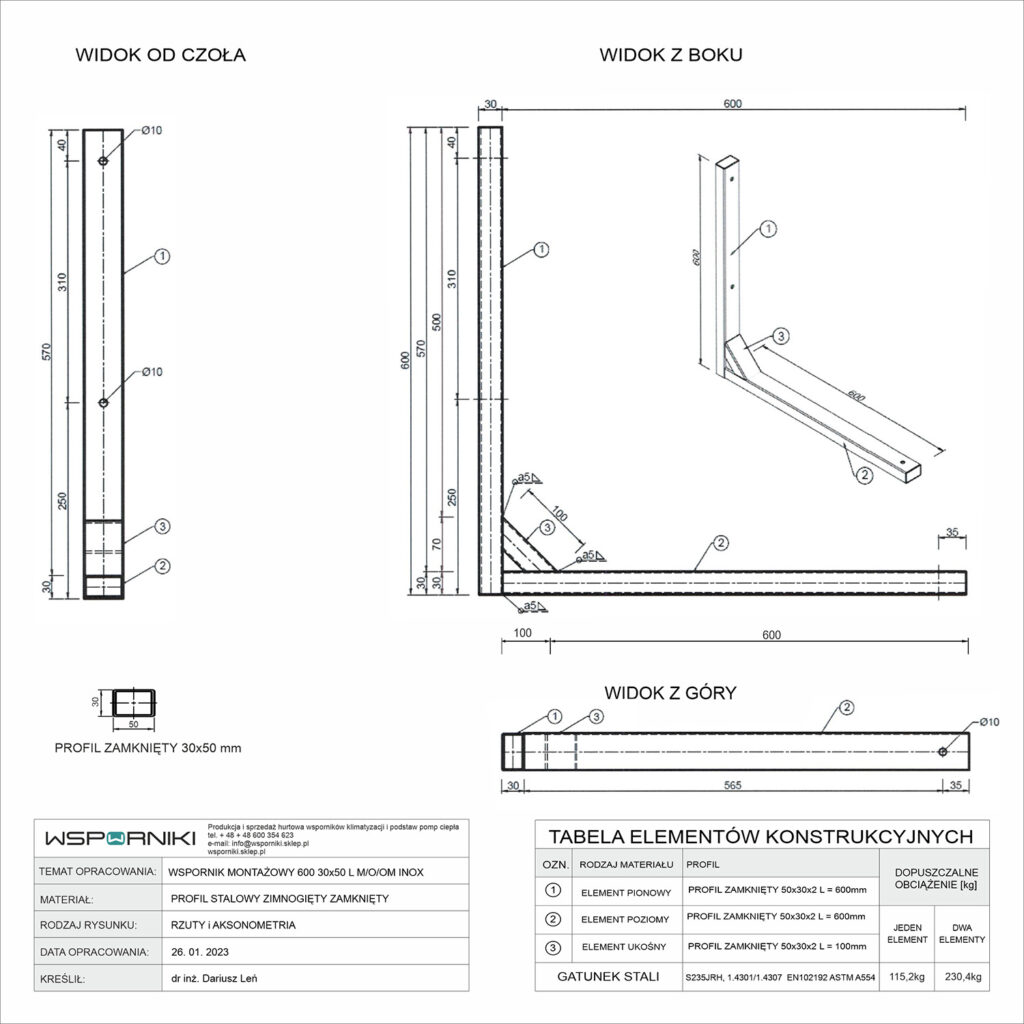

Na życzenie Klienta zapewniamy Obliczenia nośności, Rysunki techniczne
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.
Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Wspornik spawany elka / ocynkowany / 60035LO umożliwia bezpieczny montaż jednostek zewnętrznych:
- klimatyzatorów,
- pomp ciepła,
- skraplaczy,
- agregatów prądotwórczych,
- agregatów chłodniczych,
- systemów rekuperacji,
- wentylatorów wyciągowych,
- sprężarek,
- systemów VRF i VRV,
- i innych urządzeń wymagających montażu ściennego.
Wspornik spawany elka / ocynkowany / 60035LO został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są z zimnogiętej stali S235JR. Wsporniki spawane są metodą MIG.
Powierzchnia wspornika jest piaskowana, a następnie ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z POLSKĄ NORMĄ PN-EN ISO 1461. Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania. Stanowi to skuteczne zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne.

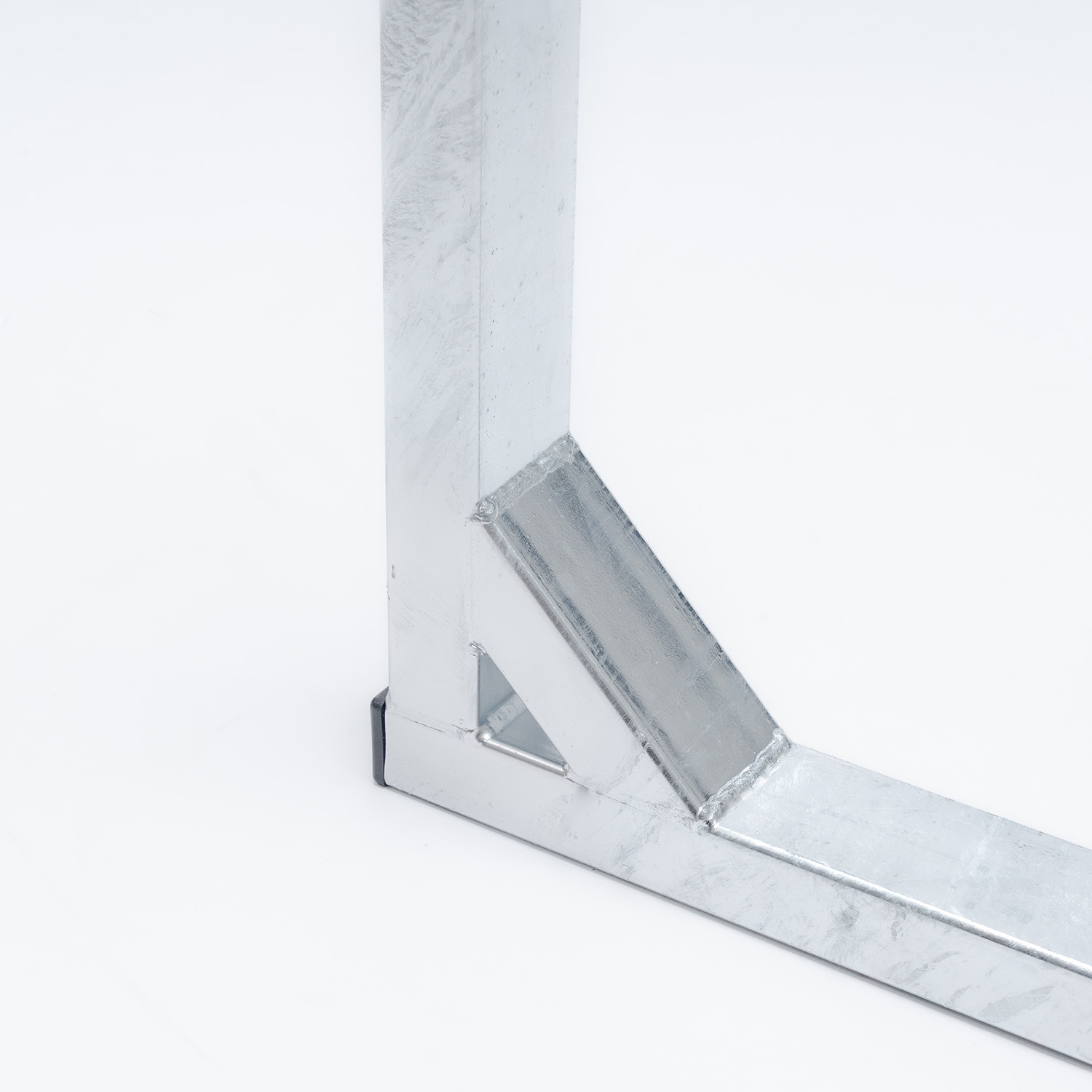

Poprzeczka stanowi stężenie wspornika i znajduje się nad ramieniem (konstrukcja typu elka). Taka budowa wspornika nie pozwala na zamontowanie urządzenia bezpośrednio przy ścianie, co jest zalecane dla każdej jednostki zewnętrznej.
Wspornik posiada certyfikat jakości potwierdzony badaniami w Laboratorium Badań Elementów i Konstrukcji Inżynierskich Instytutu Politechnicznego Zakładu Budownictwa KPU w Krośnie.
Wspornik spawany elka / malowany / 60035LO – 2 szt.

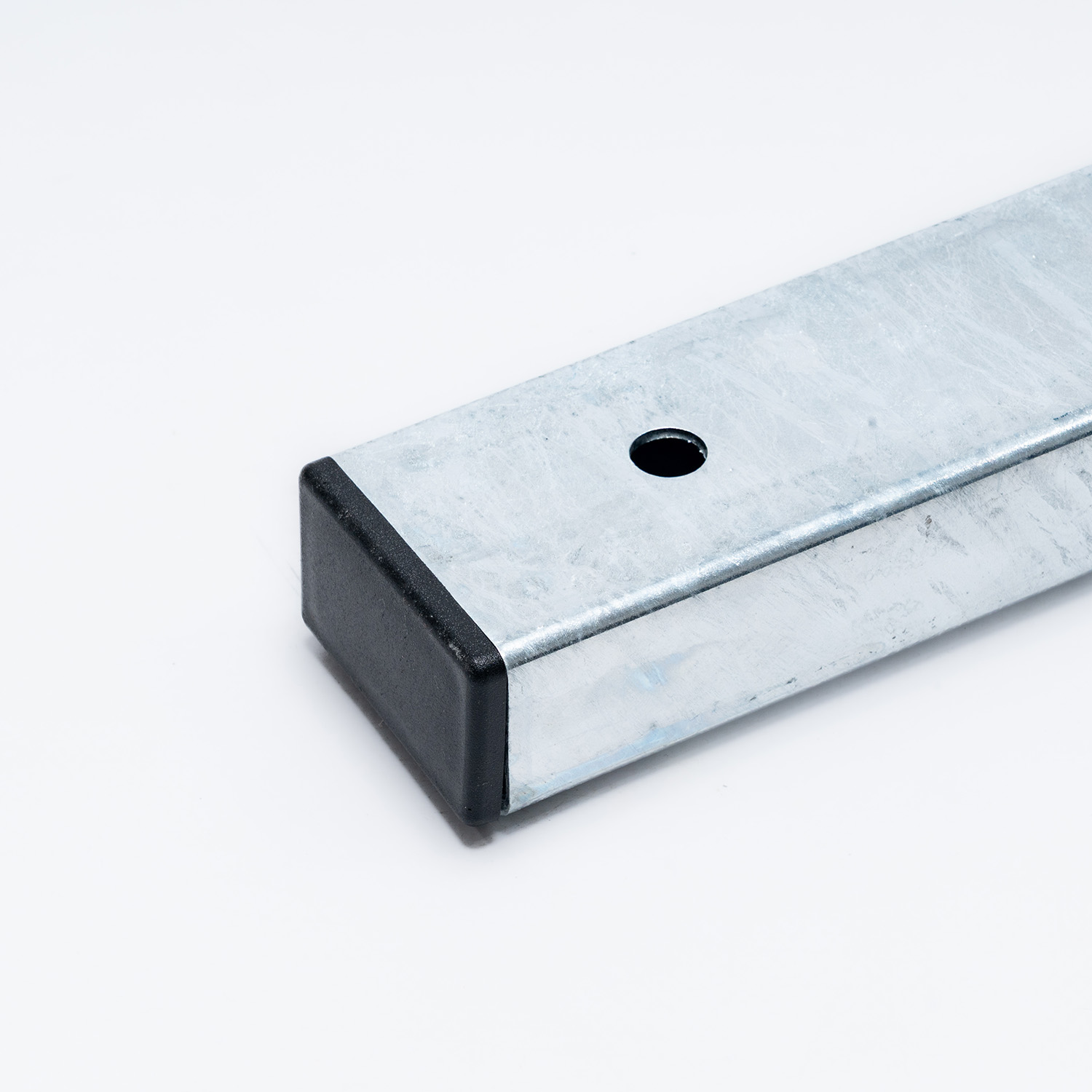

Komplet zaślepek PCV

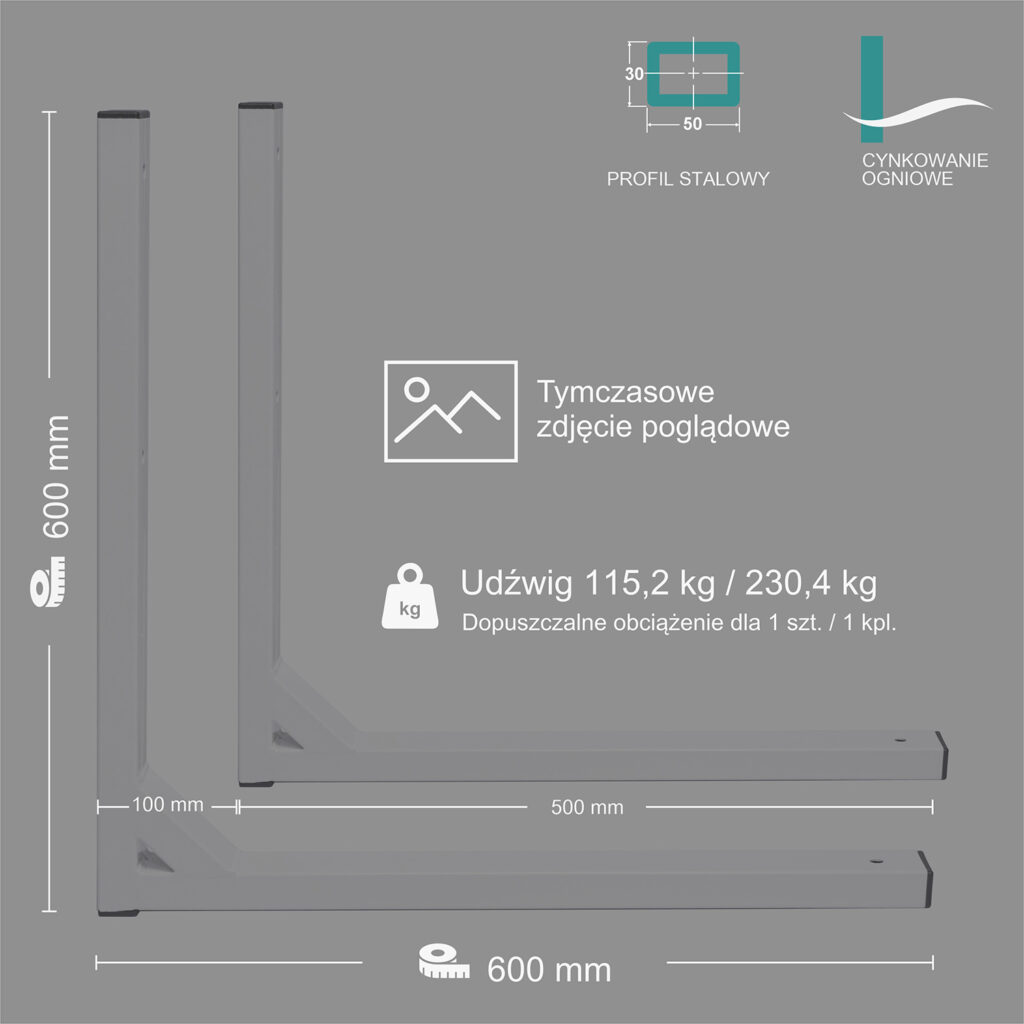

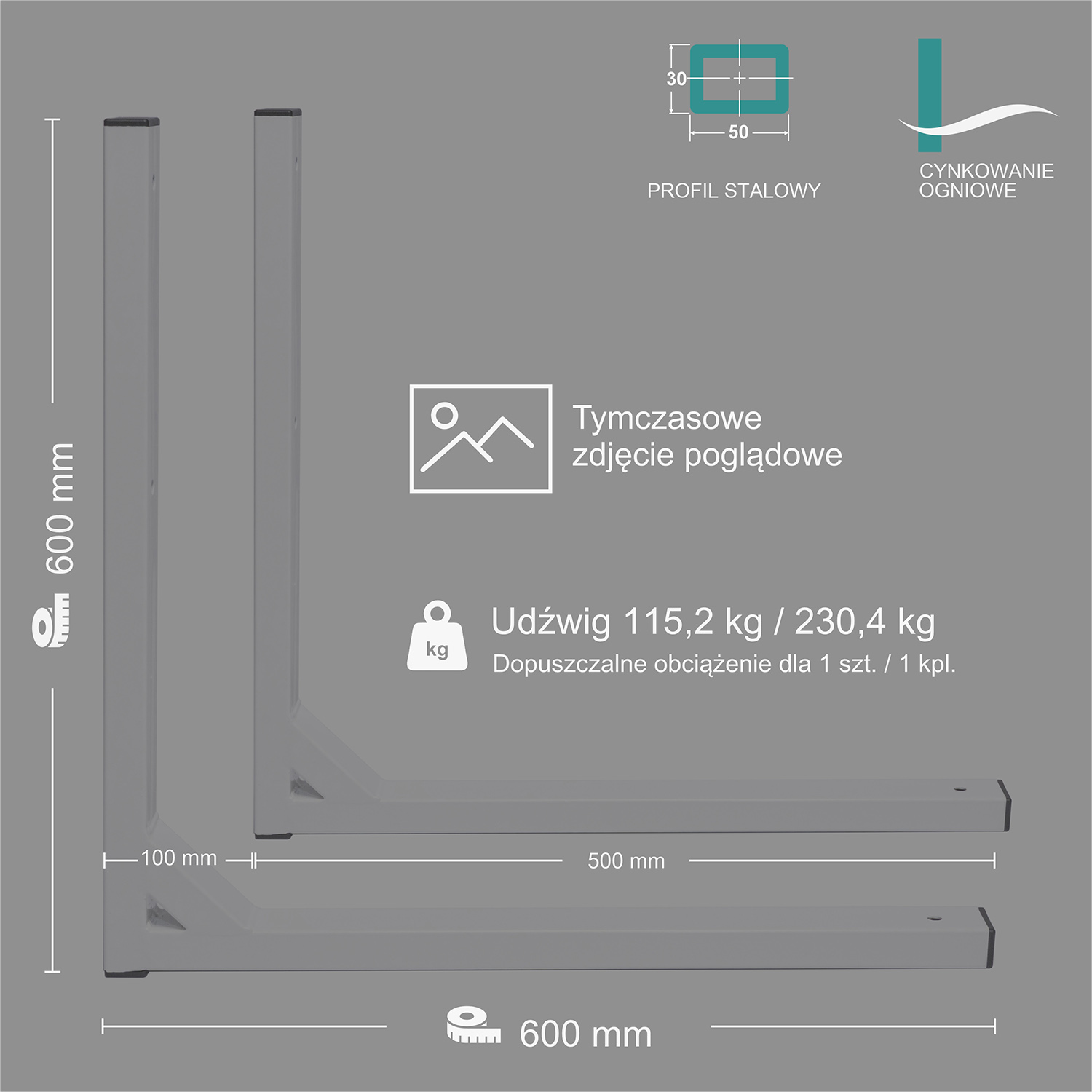

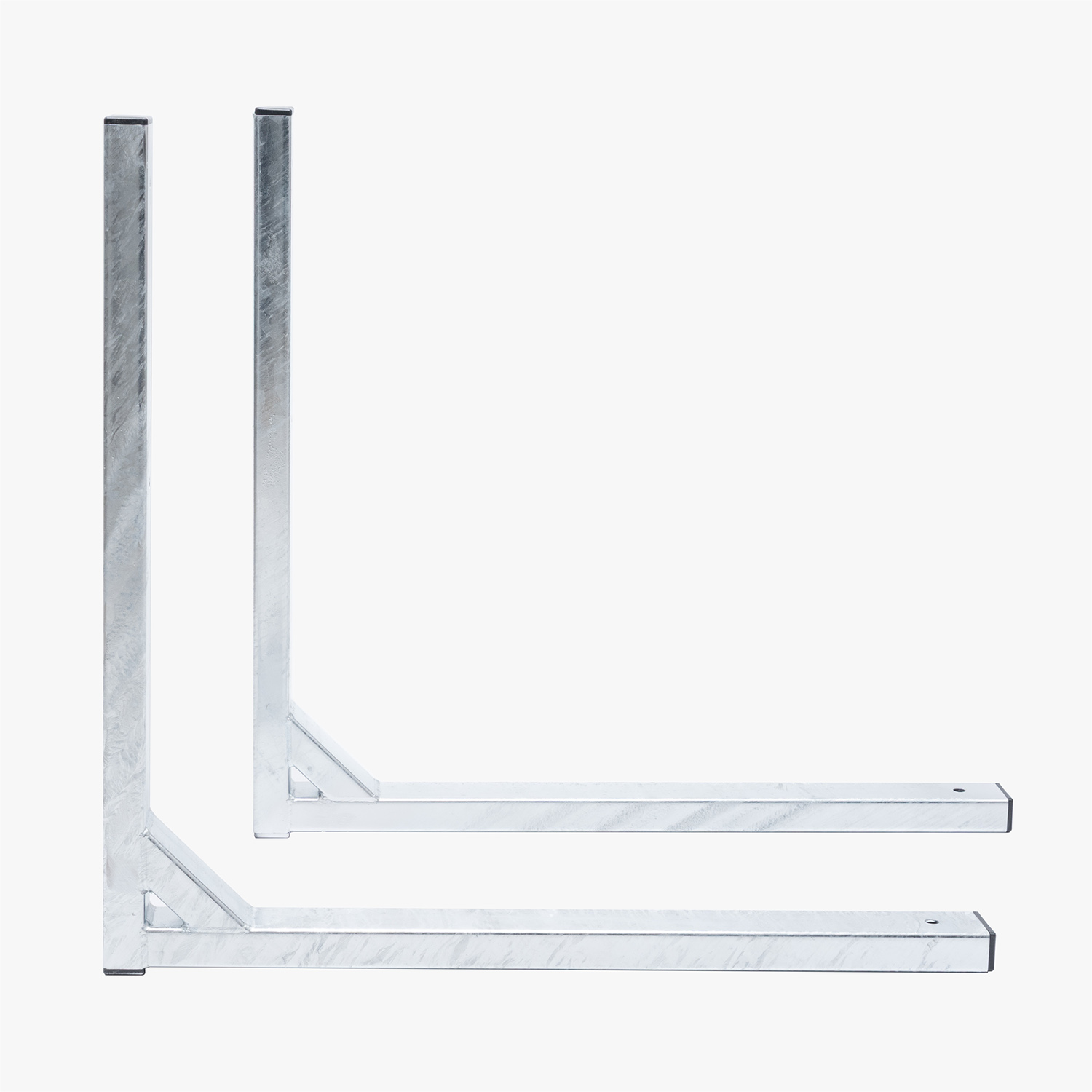

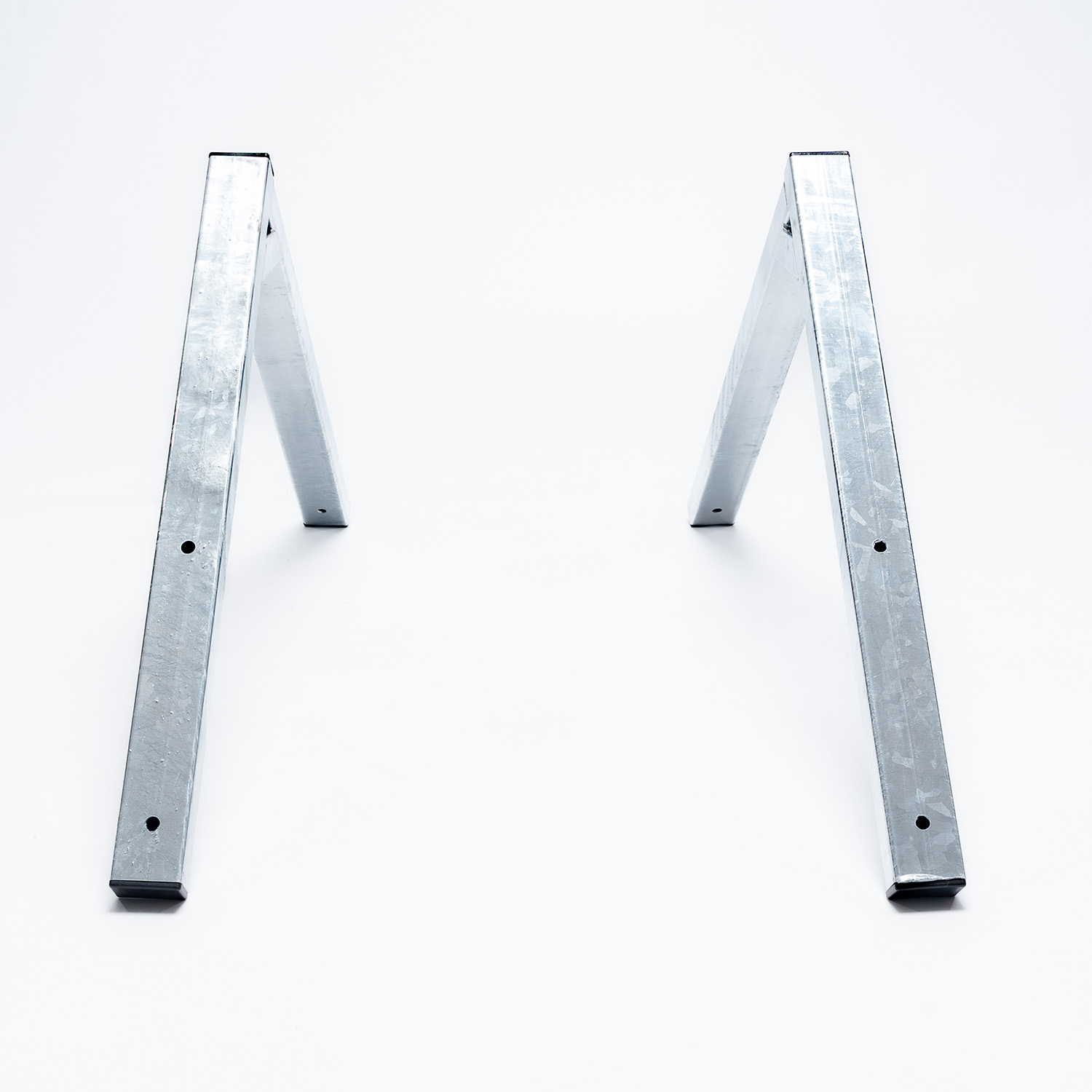

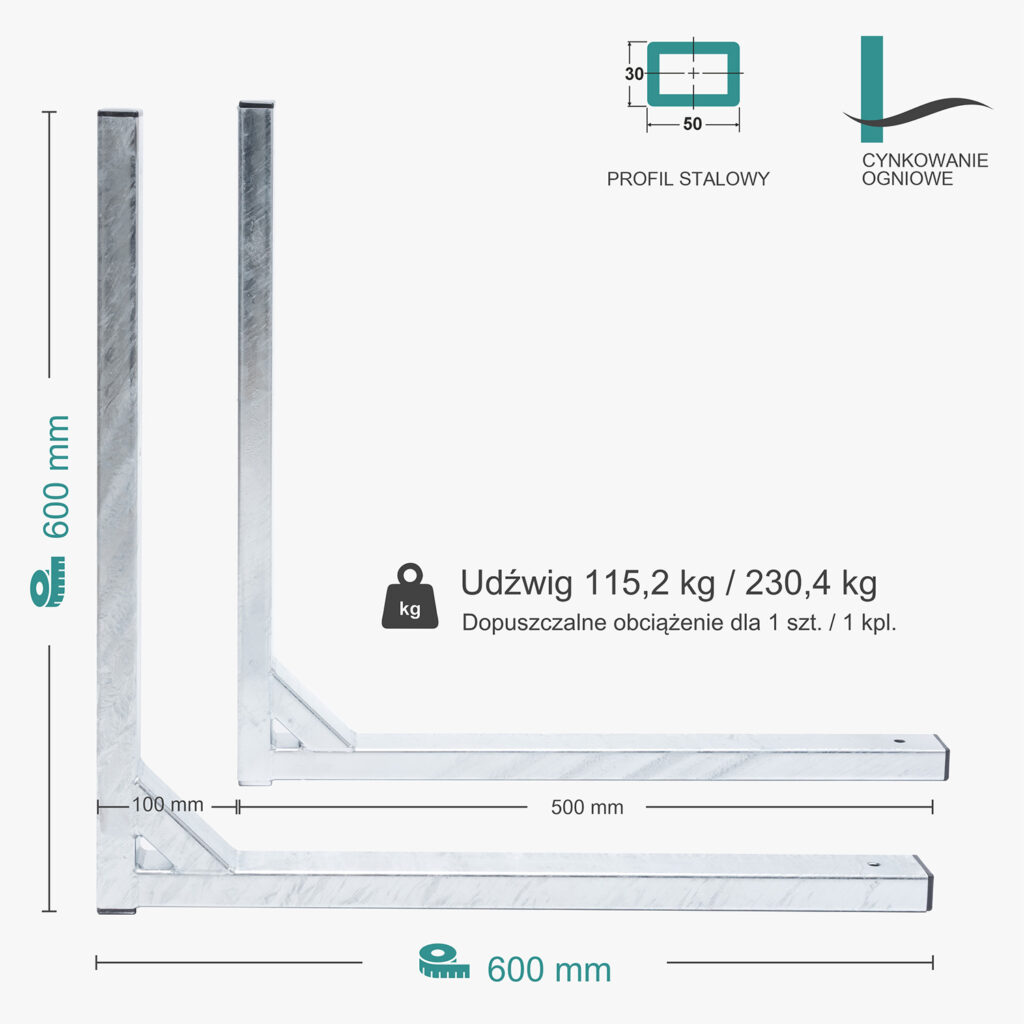

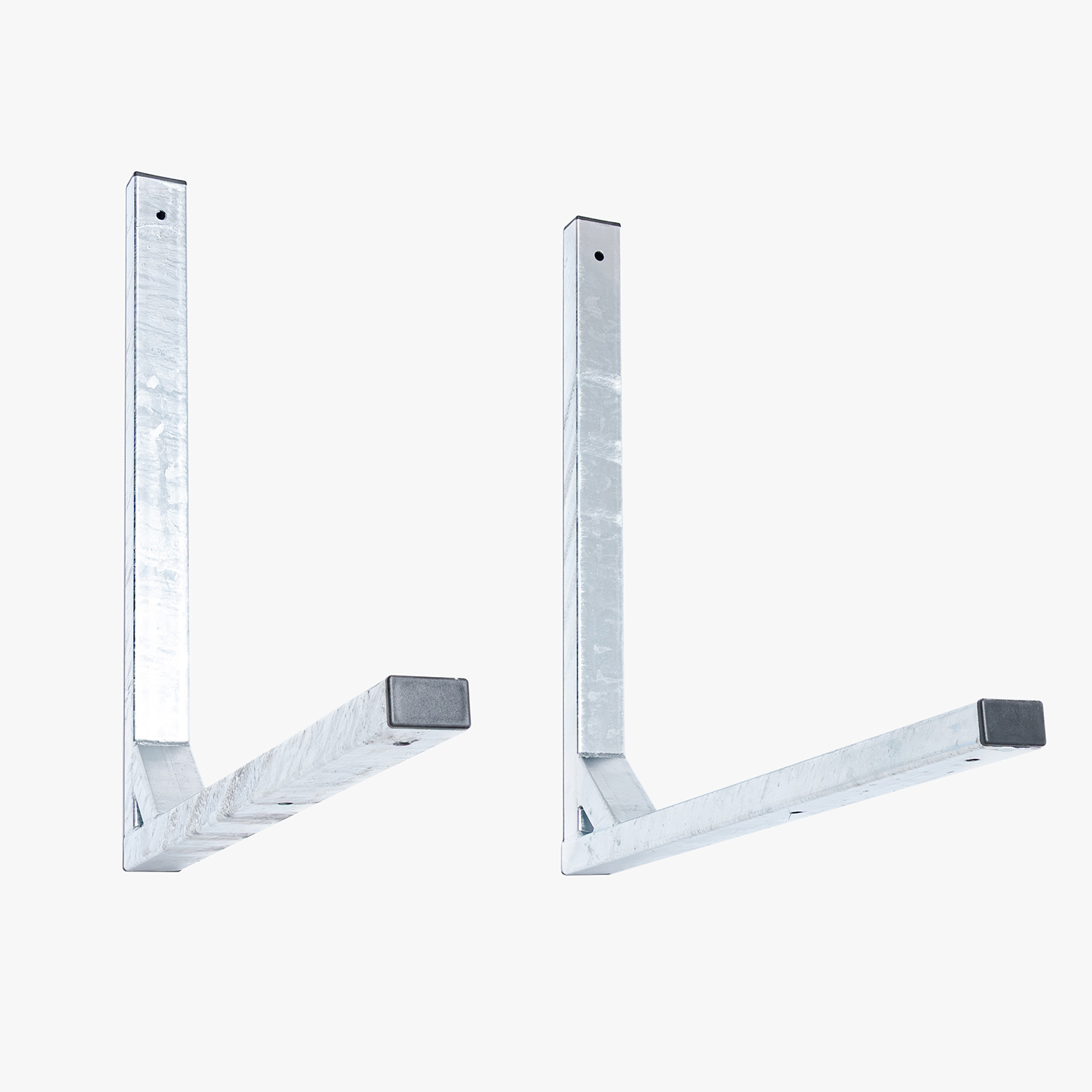

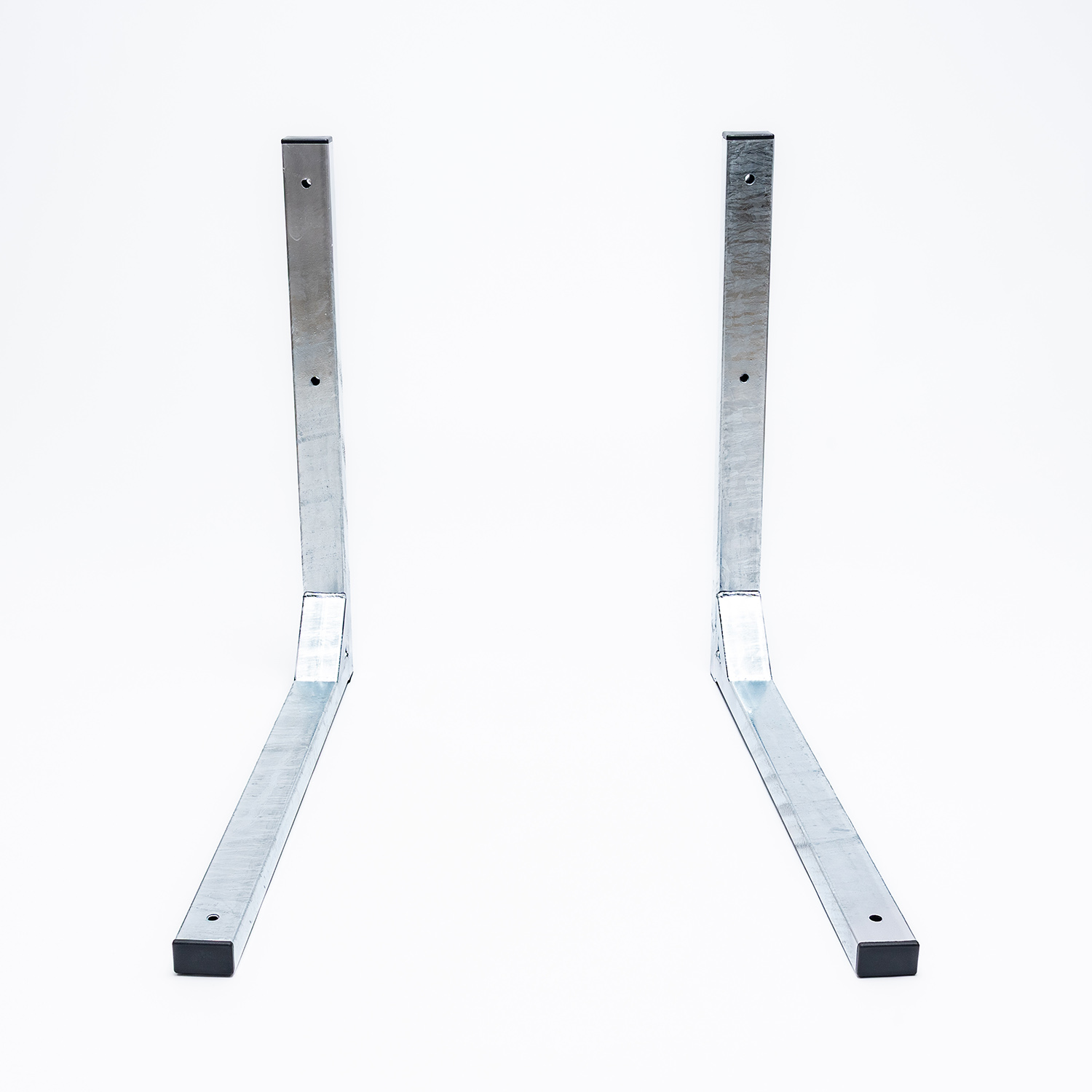

Zdjęcia prezentują jeden, wybrany rozmiar produktu. Sposób wykonania, kolor i struktura materiału są rzeczywiste. Produkt może różnić się proporcjami długości ramion do profilu kształtownika oraz ilością otworów montażowych.
*Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana – patrz Zalecenia montażowe
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
