Wspornik spawany podpórka / ocynkowany i malowany / 50033POM
REKOMENDACJA INSTYTUTU TECHNIKI BUDOWLANEJ
Wspornik spawany podpórka / ocynkowany i malowany / 50033POM został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
KATALOGOWE INFORMACJE O PRODUKCIE

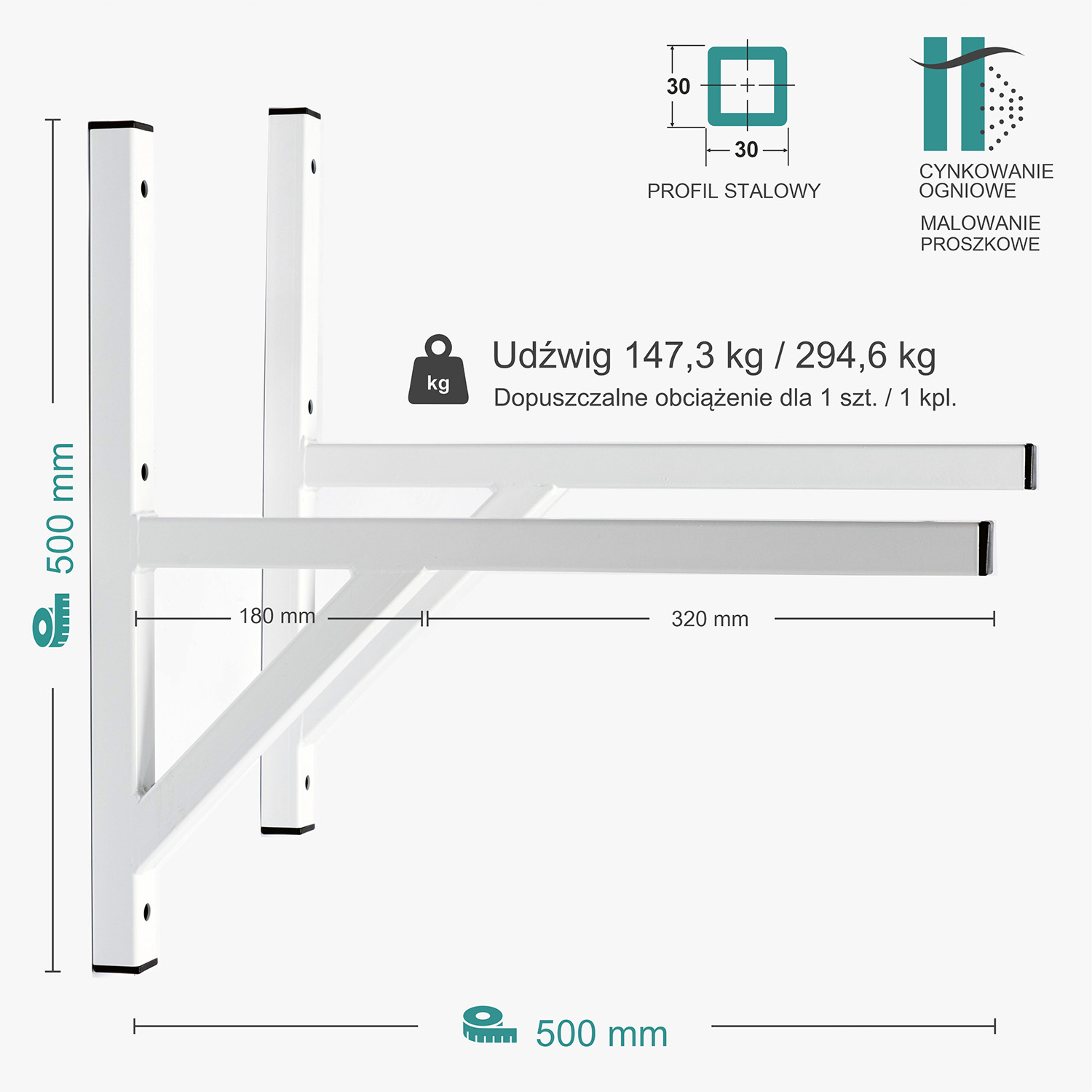

- Nazwa i symbol Wspornik Wspornik spawany podpórka / ocynkowany i malowany / 50033POM
- Długość ramienia naściennego 500 mm
- Wysokość ramienia wspierającego 500 mm
- Konstrukcja Spawana
- Typ konstrukcji Podpórka
- Profil stalowy zamknięty zimnogięty (stal 1 GATUNEK)
- Przekrój profilu kwadratowy 30 mm x 30 mm, grubość ścianki 2 mm
- Max obciążenie 1 szt. 147,3 kg
- Max obciążenie 1 kpl. 394,6 kg
- Waga 1 kpl. 4.5 kg
- Wykończenie powierzchni Ocynkowana i malowana RAL 9016
- Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
Maksymalna ilość na palecie 100 kpl. - Producent Produkcja własna Deli
PRZEZNACZENIE I ZALECENIA
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować urządzenie zewnętrzne o dowolnej szerokości, mając na uwadze, że maksymalne obciążenie dla 1 sztuki wynosi – 147,3 kg, a dla dwóch sztuk (kompletu) – 394,6 kg.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Przed zamontowaniem jednostki zewnętrznej na wsporniku zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.
Dzięki temu, że pojedyncze wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości, którego waga jest odpowiednia do udźwigu uchwytu.
Najczęściej urządzenie ustawia się na dwóch wspornikach (1 kpl.) Zdarza się jednak, że do montażu większych jednostek zewnętrznych, stosuje się dwa lub więcej kompletów wsporników spawanych.
Zaletą wsporników spawanych jest możliwość zastosowania jednego typu uchwytów montażowych do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Wspornik Wspornik spawany podpórka / ocynkowany i malowany / 50033POM umożliwia bezpieczny montaż jednostek zewnętrznych:
- klimatyzatorów,
- pomp ciepła,
- skraplaczy,
- agregatów prądotwórczych,
- agregatów chłodniczych,
- systemów rekuperacji,
- wentylatorów wyciągowych,
- sprężarek,
- systemów VRF i VRV,
- i innych urządzeń wymagających montażu ściennego.
Wspornik Wspornik spawany podpórka / ocynkowany i malowany / 50033POM został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę.
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są z zimnogiętej stali S235JR. Wsporniki spawane są metodą MIG.
Powierzchnia wspornika jest piaskowana, a następnie ocynkowana i malowana proszkowo farbą epoksydową z utwardzaniem na kolor biały – RAL 9016 POLIESTER PÓŁ-MAT. Proces cynkowania ogniowego odbywa się zgodnie z POLSKĄ NORMĄ PN-EN ISO 1461. Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania. Stanowi to skuteczne zabezpieczenie antykorozyjne. Zwiększona odporność na korozję oznacza, że wspornik znacznie dłużej będzie bezawaryjnie znosił dopuszczalne obciążenie oraz warunki zewnętrzne. Jego neutralny wygląd pasuje do wszystkich nowoczesnych urządzeń. Wspornik z łatwością wpasuje się w każde otoczenie.
Na indywidualne zamówienie większej ilości sztuk, malujemy wsporniki spawane na inne kolory wg palety RAL (DOPŁATA + 10% do ceny podstawowej).
Poprzeczka stanowi stężenie wspornika i znajduje się pod ramieniem (konstrukcja typu podpórka).
Wspornik został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
Wspornik Wspornik spawany podpórka / ocynkowany i malowany / 50033POM
Komplet zaślepek PCV
Wsporniki wysyłamy pakowane w karton lub w owinięte w folię.

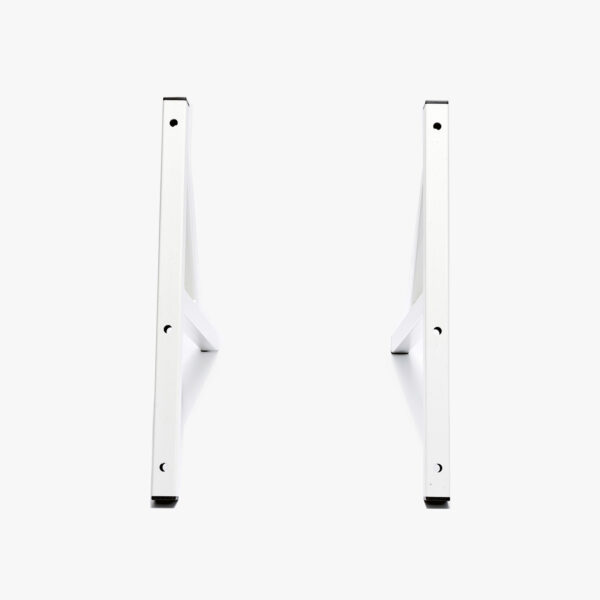

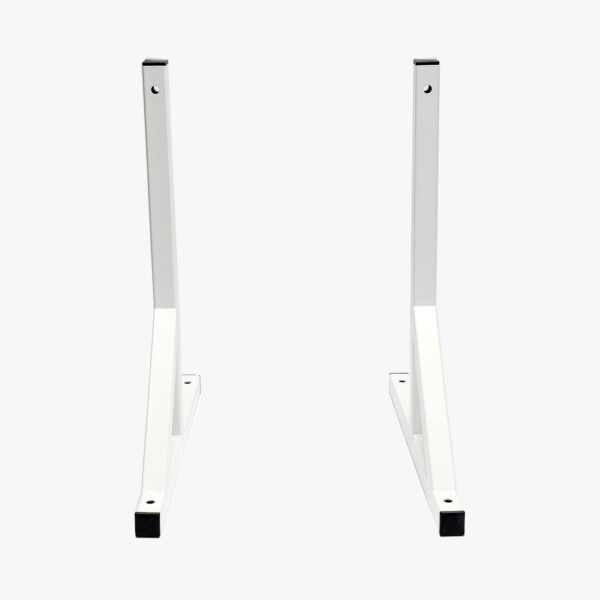

*ZDJĘCIA POGLĄDOWE Zdjęcie prezentuje jeden, wybrany rozmiar produktu. Sposób wykonania, kolor i struktura materiału są rzeczywiste. Produkt może różnić się proporcjami długości ramion do profilu kształtownika oraz ilością otworów montażowych.
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana.
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
TACA OCIEKOWA Z PRZEWODEM GRZEWCZYM I TERMOSTATEM
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
