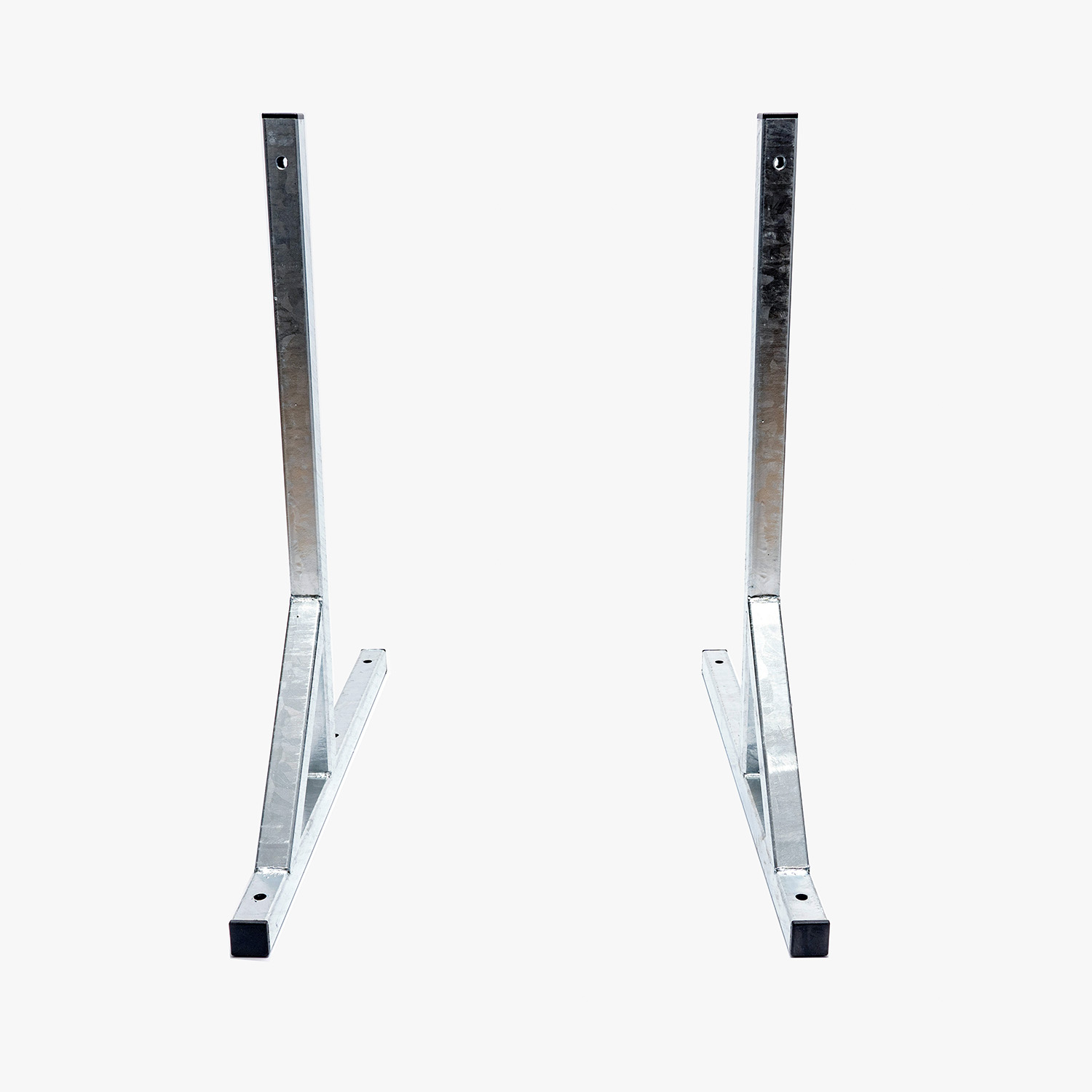

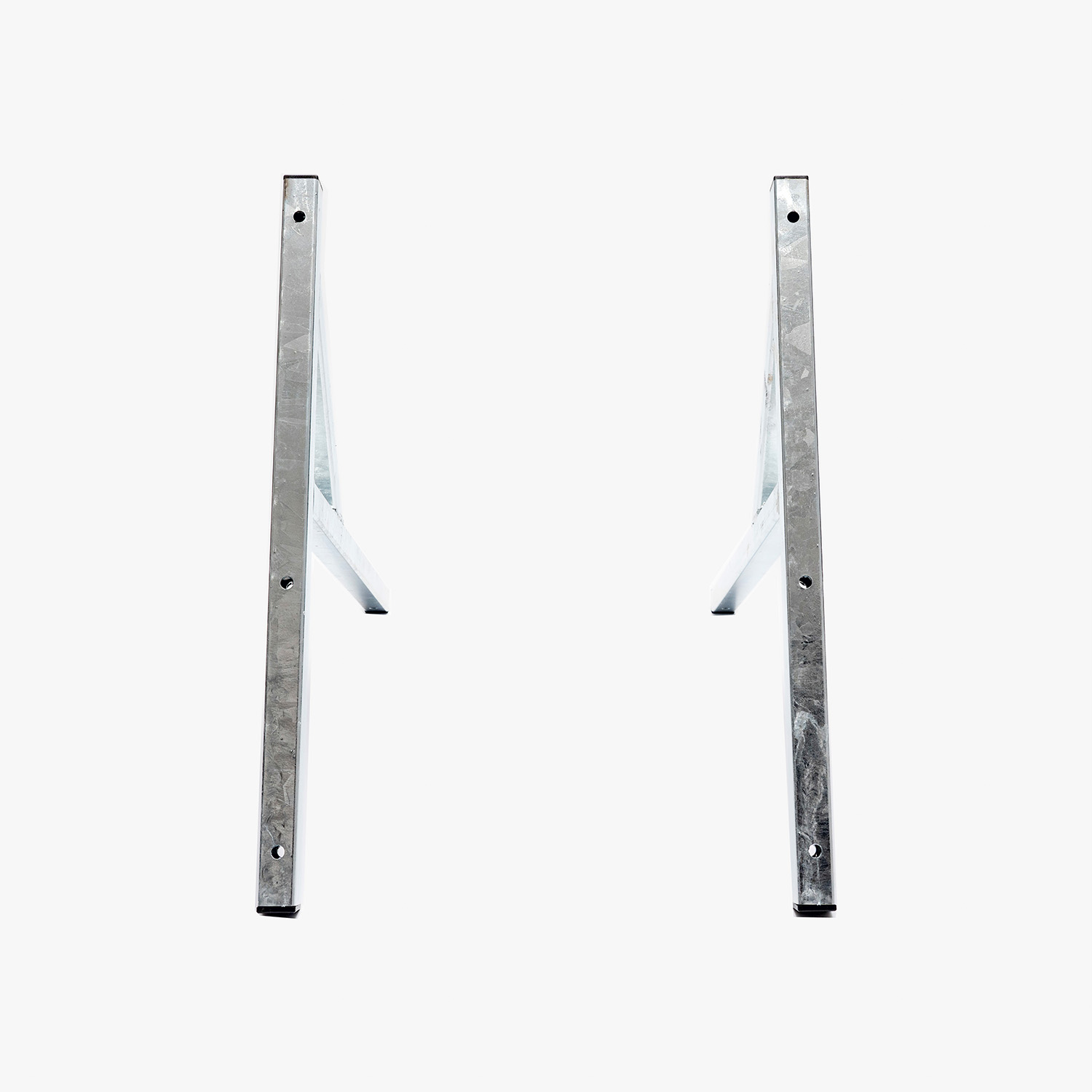

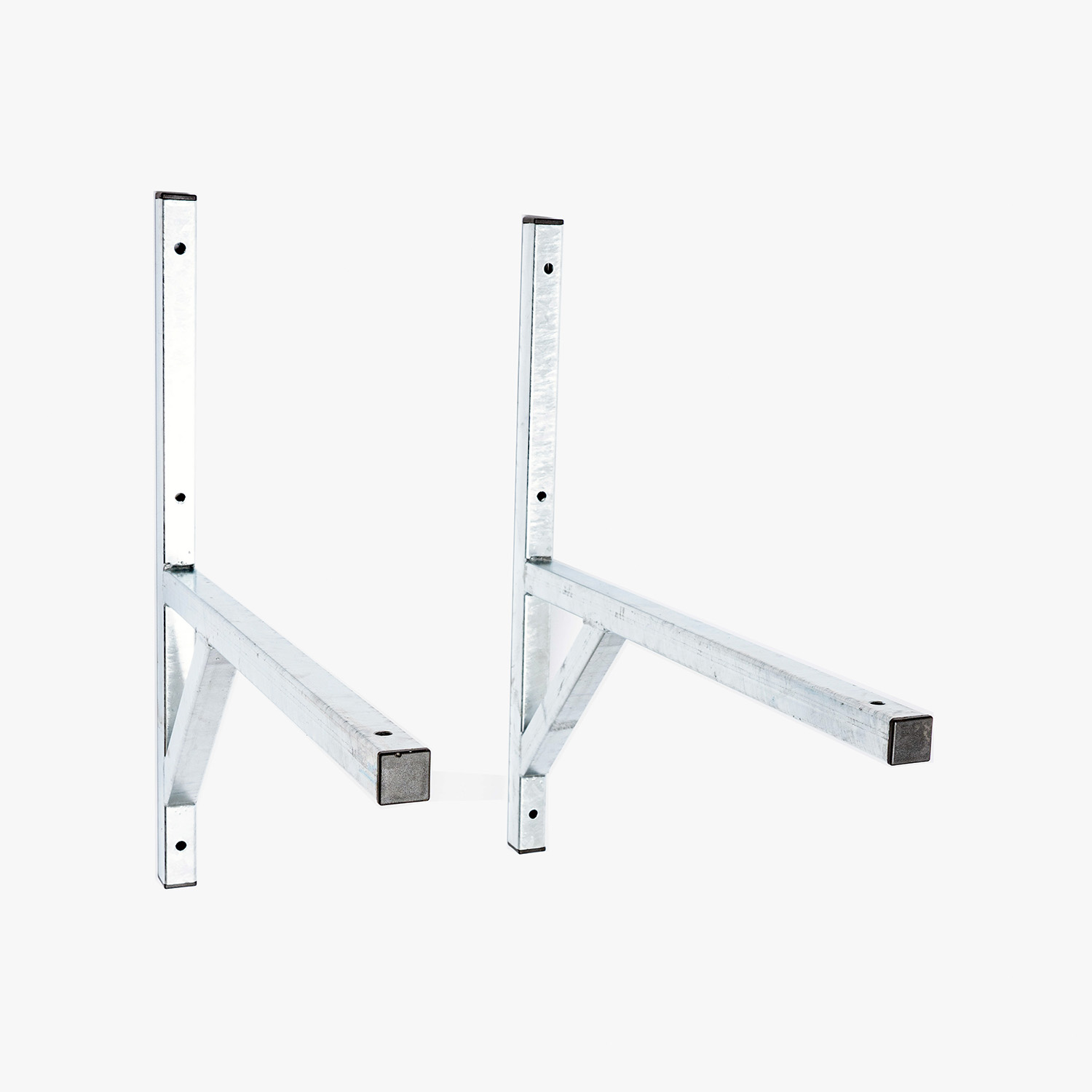

Wspornik spawany podpórka / ocynkowany / 60033PO
REKOMENDACJA INSTYTUTU TECHNIKI BUDOWLANEJ
Wspornik spawany podpórka / ocynkowany / 60033PO został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
Katalogowe informacje o produkcie
- Nazwa i symbol Wspornik spawany podpórka / ocynkowany / 60033PO
- Długość ramienia naściennego 600 mm
- Wysokość ramienia wspierającego 600 mm
- Konstrukcja Spawana
- Typ konstrukcji Podpórka
- Profil Stalowy zamknięty zimnogięty (stal 1 GATUNEK)
- Przekrój profilu Kwadratowy 30 mm x 30 mm, grubość ścianki 2 mm
- Max obciążenie 1 szt. 109,2 kg
- Max obciążenie 1 kpl. 218,4 kg
- Waga 1 kpl. ~4,9 kg
- Wykończenie powierzchni Ocynkowana
- Sposób pakowania Folia, Karton (pudełko) – dodatkowo płatne
- Maksymalna ilość na palecie 100 kpl.
- Producent Produkcja własna
Przeznaczenie i zalecenia
Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, na wsporniku można zainstalować urządzenie zewnętrzne o dowolnej szerokości, mając na uwadze, że maksymalne obciążenie dla 1 sztuki wynosi – 109,2 kg, a dla dwóch sztuk (kompletu) – 218,4 kg.
Zaletą takiego rozwiązania jest możliwość zastosowania jednego typu wsporników do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie. Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Przed zamontowaniem jednostki zewnętrznej na wsporniku zapoznaj się z zaleceniami jej producenta. Podczas montażu postępuj zgodnie zgodnie z jego instrukcjami. Upewnij się, że jest ona stabilna i bezpiecznie zamocowana.
Wspornik spawany podpórka / ocynkowany / 60033PO umożliwia bezpieczny montaż jednostek zewnętrznych:
KLIMATYZATORÓW
POMP CIEPŁA
SKRAPLACZY
AGREGATÓW PRĄDOTWÓRCZYCH
AGREGATÓW CHŁODNICZYCH
SYSYEMÓW REKUPERACJI
WENTYLATRÓW WYCIĄGOWYCH
SPRĘŻAREK
SYSTEMÓW VRF i VRV
i innych zewnętrznych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków.
Niezależny montaż
Dzięki temu, że pojedyncze wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każde urządzenie zewnętrzne o dowolnej szerokości, którego waga jest odpowiednia do udźwigu uchwytu.
Tworzenie modułów montażowych
Najczęściej urządzenie ustawia się na dwóch wspornikach (1 kpl.) Zdarza się jednak, że do montażu większych jednostek zewnętrznych, stosuje się dwa lub więcej kompletów wsporników spawanych.
Uniwersalność
Zaletą wsporników spawanych jest możliwość zastosowania jednego typu uchwytów montażowych do instalacji różnych urządzeń. Często również nietypowych lub wykonanych na zamówienie.
Stosując jeden rodzaj wsporników można zmniejszyć koszty i czas realizacji inwestycji. Zastosowanie jednego rodzaju wsporników na budynku, to również jego większa estetyka.
Projekt
Wspornik spawany podpórka / ocynkowany / 60033PO został zaprojektowany tak, aby maksymalnie usprawnić pracę instalatorów oraz zapewnić komfort użytkowania. Uchwyt wykonany jest z największą dbałością o trwałość, funkcjonalność, bezpieczeństwo i estetykę. Neutralny wygląd wspornika pasuje do wszystkich nowoczesnych urządzeń i z łatwością wpasuje się w każde otoczenie.
Materiał i wykonanie
Wspornik jest zespawany z kształtowników stalowych o profilu zamkniętym. Kształtowniki wykonane są ze stali S235JR, która jest wykonywana zgodnie z norma EN 10025-2. Wsporniki spawane są metodą MIG i TIG.
Konstrukcja

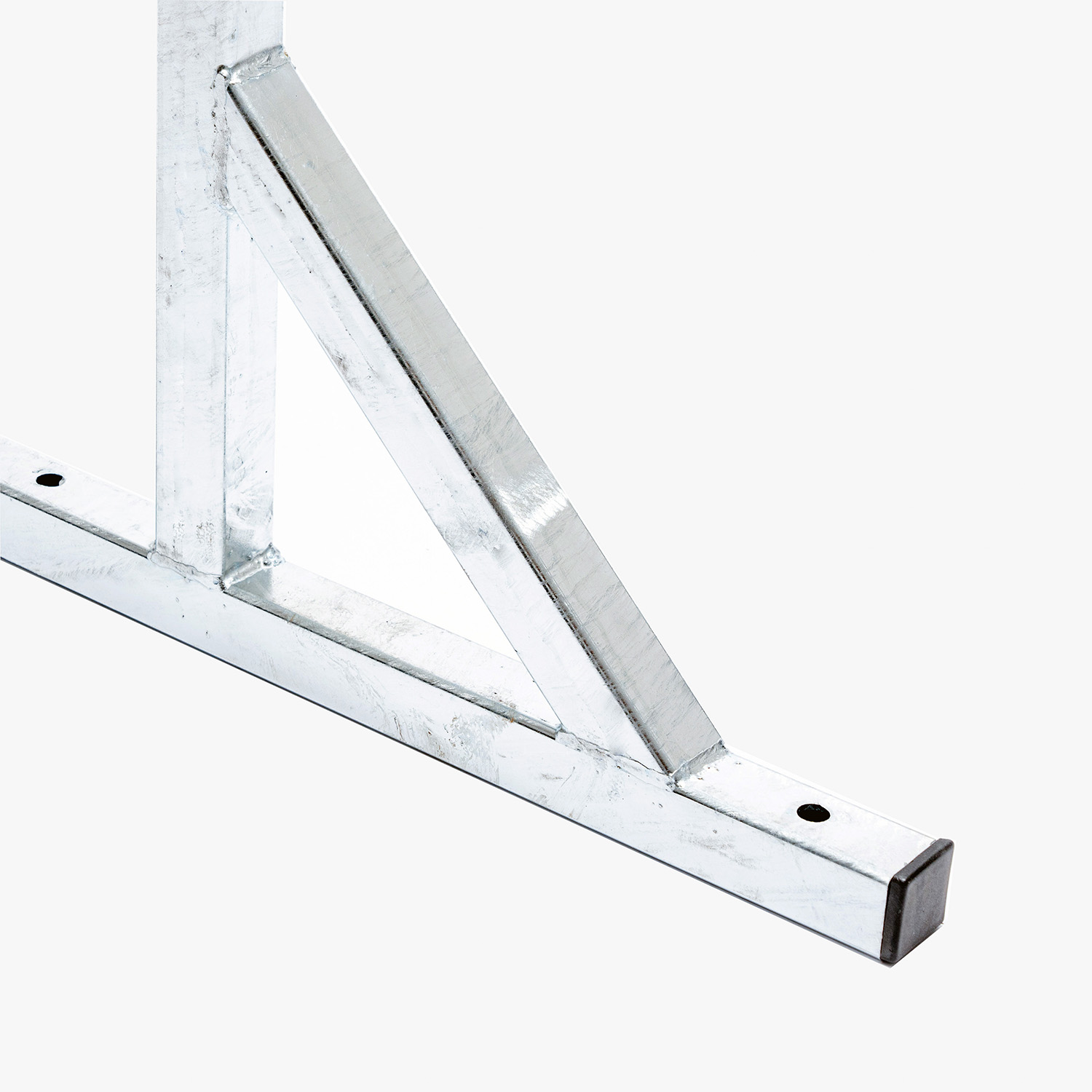

Poprzeczka stanowi stężenie wspornika i znajduje się pod ramieniem (konstrukcja typu podpórka).
Wspornik został poddany badaniom wytrzymałościowym Instytutu Techniki Budowlanej i posiada jego REMOMENDACJĘ
Cynkowanie ogniowe
Cynkowanie ogniowePowierzchnia wspornika jest piaskowana, a następnie ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z normą PN-EN ISO 1461 ustaloną przez Polskie Towarzystwo Cynkownicze PTC.
Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania.
Odporność na korozję oznacza, że wspornik znacznie dłużej będzie utrzymywał dopuszczalne obciążenie.
W skład zestawu wchodzą:
- Wspornik spawany podpórka / ocynkowany / 60033PO

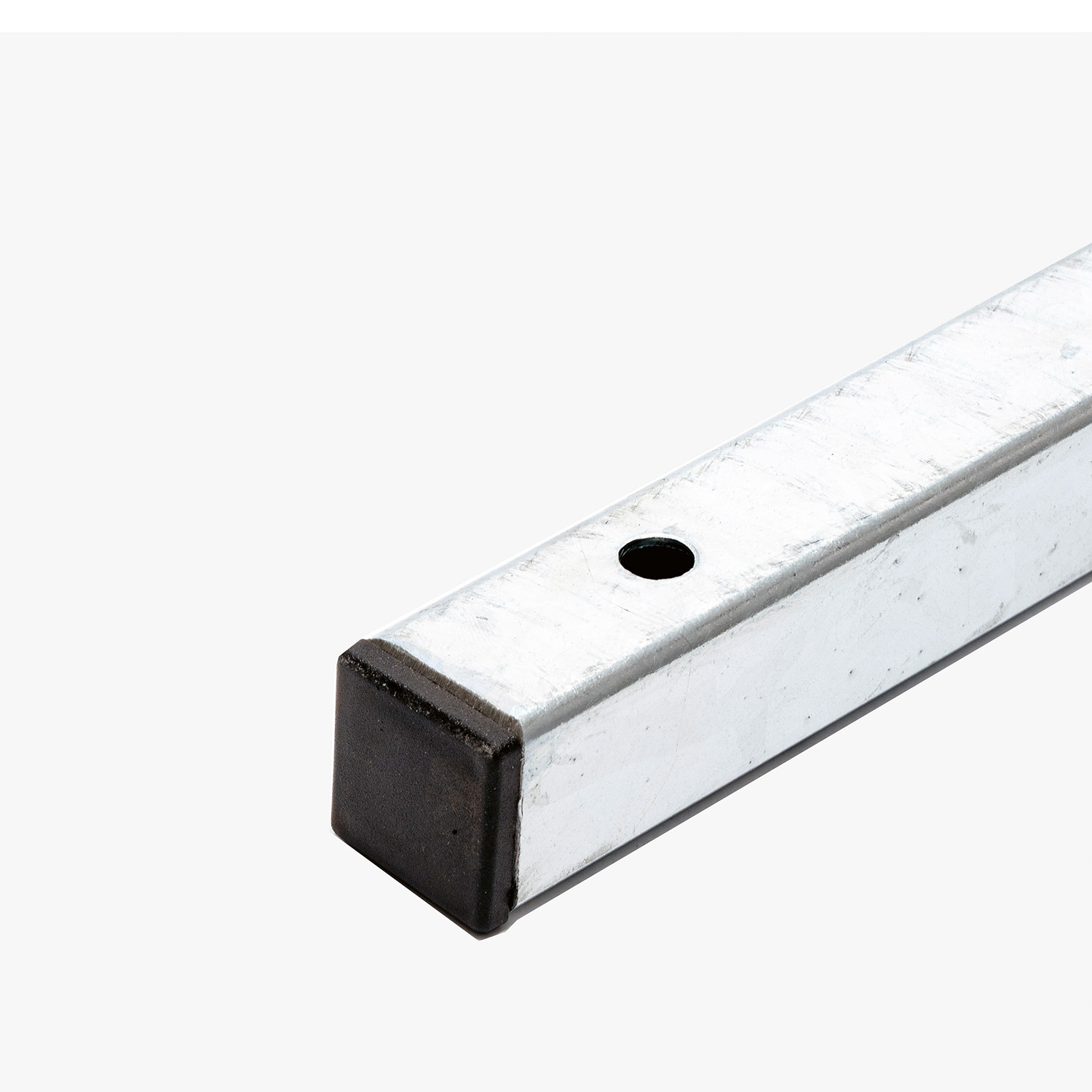

- Komplet zaślepek PCV
Wsporniki wysyłamy pakowane w karton lub w owinięte w folię.
*Zdjęcia poglądowe są tymczasowe. Prezentują one wyłącznie sposób pakowania wsporników.
Wspornik powinno się mocować do ściany lub elewacji, o równej powierzchni i dobrym stanie technicznym. Montaż należy wykonać precyzyjnie i zgodnie z instrukcją dostarczoną przez producenta urządzenia.
Do mocowania należy użyć kotew odpowiednich do obciążenia i materiału, z jakiego zbudowana jest ściana.
Dokładna instrukcja mocowania wspornika spawanego do ściany na przykładzie montażu klimatyzatora
Taca ociekowa z przewodem grzewczym i termostatem
Prawidłowe i bezpieczne odprowadzanie skroplin umożliwia taca ociekowa z przewodem grzewczym i termostatem. Wyprofilowana taca z odpływem gromadzi wodę i odprowadza ją w określonym miejscu. Przewód grzewczy zapobiega zamarzaniu wody zimą.
Wibroizolatory
W punktach montażowych zalecamy stosowanie wibroizolatorów (podkładek antywibracyjnych). Ograniczą one przenoszenie wibracji i dźwięków generowanych przez urządzenie na konstrukcję oraz na ścianę budynku. Wpłynie to zarówno na przedłużenie trwałości wspornika i urządzenia jak i komfort użytkowników.
