Spawane wsporniki montażowe

Uchwyty do klimatyzacji i innych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków

Co trzeba wiedzieć o wspornikach spawanych przed zakupem?

Budowa, dane techniczne, zastosowanie i inne praktyczne informacje o wspornikach spawanych

Instalacje klimatyzacyjne, chłodnicze czy systemy pomp ciepła to dziś standard w nowoczesnym budownictwie. Każde urządzenie zewnętrzne wymaga solidnego i trwałego montażu.

Do ich montażu służą wsporniki ścienne. Ich najbardziej popularna nazwa to uchwyty do klimatyzacji, ale służą one do montażu i innych urządzeń jednostek zewnętrznych. Wsporniki spawane, ze względu na swoją uniwersalność i wytrzymałość cieszą się dużą popularnością wśród monterów i instalatorów HVAC.

Wsporniki dostępne są w długościach od 50 do 150 cm, z nośnością do 528 kg, co pozwala na ich zastosowanie w różnorodnych instalacjach – od lekkich klimatyzatorów po ciężkie agregaty.

Budowa wsporników spawanych – uchwytów urządzeń zewnętrznych klimatyzacji i pomp ciepła oraz innych systemów HVAC

Typy profili stalowych

Spawane uchwyty do klimatyzacji produkujemy z profili stalowych zamkniętych o przekroju kwadratowym i prostokątnym o wymiarach:

30×30 mm
30×50 mm
50×50 mm

W naszym sklepie stosujemy dla nich właściwe oznaczenia:

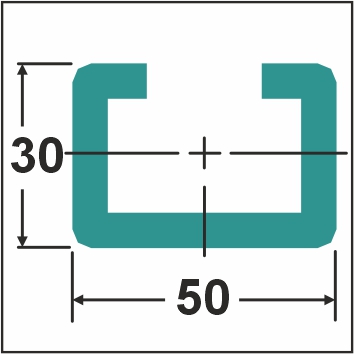

Oraz profili stalowych półzamkniętych o przekroju prostokątnym o wymiarach:

30×50 mm

Oznaczamy go symbolem:

Rodzaj stali

Wykonujemy je z wysokiej jakości stali:

S235JR zgodnej z normą EN 10025-2
lub ze stali nierdzewnej INOX 1.4307 (chromoniklowa)

Sposób spawania

Proces spawania odbywa się metodą MIG (dla stali węglowej) oraz TIG (dla stali nierdzewnej), co zapewnia estetyczne i mocne łączenia. Solidna rama spawana nie luzuje się, nie deformuje i nie koroduje na łączeniach. A w przypadku montażu jednostki zewnętrznej stabilność i bezpieczeństwo wspornika to kwestia najważniejsza.

Wsporniki typu elka L i typu podpórka P

W naszej ofercie wsporników ściennych znajdują się wsporniki typu elka L oraz wsporniki typu podpórka P. To, czy wspornik spawany określamy jako elka czy podpórka, zależy od jego geometrycznej konstrukcji.

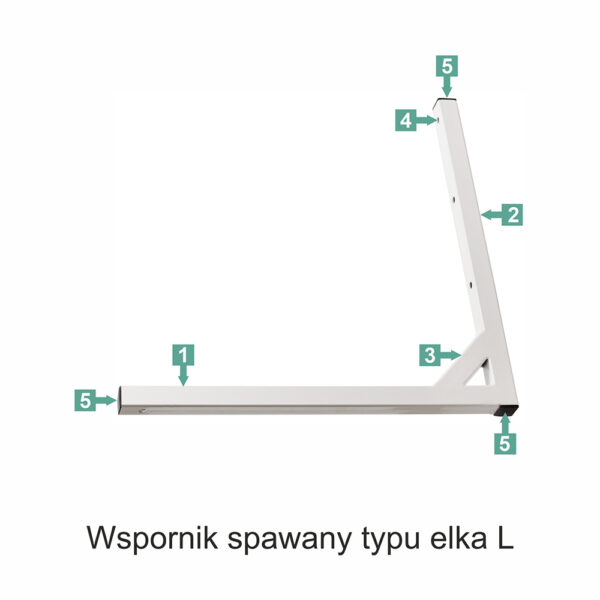

Jeżeli poprzeczka stężenia umieszczona jest na górze pomiędzy ramionami, a wspornik przypomina literę L, to mamy wówczas wspornik typu elka. Oznaczamy go w skrócie jako L.

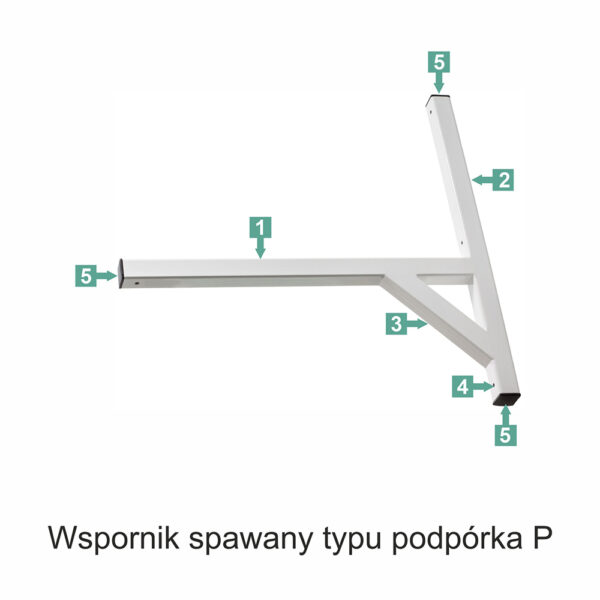

Jeżeli poprzeczka stężenia znajduje się na dole między ramionami, a wspornik podobny jest do litery P, to wspornik jest typu podpórka. Symbolicznie opisujemy go jako P.

1. ramię wspierające
2. ramię naścienne
3. poprzeczka stężenia
4. jeden z otworów montażowych
5. plastikowe zaślepki

Dane techniczne i praktyczne korzyści uchwytów do klimatyzacji i innych urządzeń jednostek zewnętrznych

Długość ramion i udźwig uchwytów do klimatyzatora i pozostałych systemów HVAC

Posiadamy w ofercie wsporniki ścienne o długościach od 50 do 150 cm, z nośnością do 528 kg. Wytrzymałość naszych wsporników potwierdza certyfikat wydany przez Instytut Techniki Budowlanej.

Zabezpieczenie przed korozją

Wsporniki ścienne urządzeń zewnętrznych są narażone na działanie warunków atmosferycznych – deszczu, mrozu, słońca i zmiennych temperatur. Dlatego szczególną wagę przykładamy do ich zabezpieczenia antykorozyjnego.

Produkujemy wsporniki:

malowane

ocynkowane

malowane po wcześniejszym ocynkowaniu

chromoniklowe z nierdzewnej stali INOX

Końcówki stalowych profili są dodatkowo zabezpieczone zaślepkami z tworzywa sztucznego, co zwiększa ich trwałość.

Wsporniki malowane

Powierzchnia wspornika przed malowaniem jest śrutowana i piaskowana. Procesy te skutecznie usuwają wszelkie zanieczyszczenia ze stali i znacząco poprawiają przyleganie farby. Tak przygotowane wsporniki są malowane proszkowo farbą poliestrową do zastosowań przemysłowych.

Standardowo wsporniki malujemy na kolory:

BIAŁY – RAL 9016

ANTRACYTOWY – RAL 7016

CZARNY – RAL – 9005

Malowanie proszkowe farbą poliestrową stanowi zabezpieczenie antykorozyjne i nadaje estetyczne wykończenie. Malowane wsporniki spawane sprawdzą się w mniej wymagających warunkach atmosferycznych, np. na zadaszonych elewacjach.

Na indywidualne zamówienie większej ilości sztuk, malujemy wsporniki spawane na inne kolory wg palety RAL. Wysokość dopłaty do ceny regularnej ustalana jest indywidualnie.

Wsporniki ocynkowane

Powierzchnia wspornika przed ocynkowaniem jest śrutowana i piaskowana. Procesy te skutecznie usuwają wszelkie zanieczyszczenia ze stali i znacząco poprawiają przyleganie warstwy ocynku. Tak przygotowane wsporniki są poddawane procesowi ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z normą PN-EN ISO 1461 ustaloną przez Polskie Towarzystwo Cynkownicze PTC.

Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania.

Ocynkowane wsporniki spawane przeznaczone są pod jednostki zewnętrzne znajdujące się w miejscach narażonych na wilgoć, deszcz i zmiany temperatury.

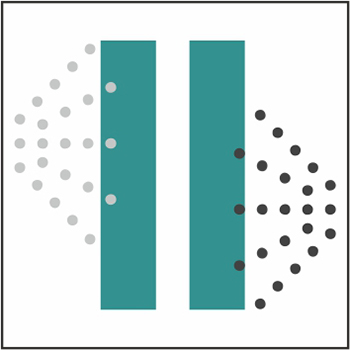

Wsporniki ocynkowane i malowane

Dwuwarstwowe zabezpieczenie – najpierw ocynk, potem malowanie proszkowe to połączenie maksymalnej odporności na korozję z estetyką.

Powierzchnia wspornika przed ocynkowaniem jest śrutowana i piaskowana. Procesy te skutecznie usuwają wszelkie zanieczyszczenia ze stali i znacząco poprawiają przyleganie warstwy ocynku. Tak przygotowane wsporniki są poddawane procesowi ocynkowana. Proces cynkowania ogniowego odbywa się zgodnie z normą PN-EN ISO 1461 ustaloną przez Polskie Towarzystwo Cynkownicze PTC.

Cynkowanie ogniowe nadaje bardzo wysoką odporność na korozję i uszkodzenia mechaniczne. Wspornik ocynkowany praktycznie nie rdzewieje, dlatego daje trwałą gwarancję wytrzymałości i bezpieczeństwo użytkowania.

Następnie ocynkowany wspornik jest malowany proszkowo farbą poliestrową do zastosowań przemysłowych.

Standardowo wsporniki malujemy na kolory:

BIAŁY – RAL 9016

ANTRACYTOWY – RAL 7016

CZARNY – RAL – 9005

Na indywidualne zamówienie większej ilości sztuk, malujemy wsporniki spawane na inne kolory wg palety RAL. Wysokość dopłaty do ceny regularnej ustalana jest indywidualnie.

Wsporniki chromoniklowe INOX

Wykonane w całości ze stali nierdzewnej INOX 1.4307 (AISI 304L). Odporne na korozję, kwasy i sól. Najwyższa trwałość i elegancki wygląd. Te wsporniki ścienne polecane są do obiektów o podwyższonym standardzie oraz w warunkach agresywnego środowiska (np. nad morzem, w przemyśle).

Gdzie można zastosować wsporniki klimatyzatora?

Dzięki temu, że oba wsporniki montuje się na ścianie niezależnie od siebie, można na nich zainstalować niemal każdą jednostkę zewnętrzną o dowolnej szerokości.

Wsporniki dostępne są w długościach od 50 do 150 cm, z nośnością do 528 kg, co pozwala na ich zastosowanie w różnorodnych instalacjach – od lekkich klimatyzatorów po ciężkie agregaty.

Nasze spawane uchwyty do klimatyzacji i innych urządzeń zewnętrznych znajdują zastosowanie w montażu:

KLIMATYZATORÓW

POMP CIEPŁA

SKRAPLACZY

AGREGATÓW PRĄDOTWÓRCZYCH

AGREGATÓW CHŁODNICZYCH

SYSYEMÓW REKUPERACJI

WENTYLATRÓW WYCIĄGOWYCH

SPRĘŻAREK

SYSTEMÓW VRF i VRV

i innych zewnętrznych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków.

Wsporniki spawane można montować na ścianach budynków jednorodzinnych, wielorodzinnych, biurowych, przemysłowych i gospodarczych.

Montaż wsporników i uchwytów spawanych

Solidne uchwyty to jedno – ale równie ważny jest prawidłowy montaż:

Wspornik należy przymocować do ściany za pomocą kotew odpowiednich do rodzaju podłoża i przewidywanego obciążenia.
Urządzenie powinno być osadzone zgodnie z zaleceniami producenta i zasadami sztuki instalatorskiej.
Szczególną uwagę trzeba zwrócić na zachowanie minimalnej odległości urządzenia od ściany – zapewnia to prawidłową cyrkulację powietrza i ułatwia serwis jednostki.
W punktach mocowania zalecamy zastosowanie podkładek antywibracyjnych, które redukują przenoszenie hałasu i drgań – wpływa to na komfort użytkowników i dłuższą żywotność całej instalacji.

Odpowiednie podkładki antywibracyjne znajdziesz w naszym sklepie.

Pakowanie, transport i magazynowanie wsporników do montażu jednostek zewnętrznych urządzeń

Wsporniki wysyłamy szczelnie owinięte folią stretch – to ekonomiczne i bezpieczne rozwiązanie, które sprawdza się także przy magazynowaniu.

Dla wsporników i uchwytów do długości ramienia 100 cm oferujemy również dedykowane kartony (dodatkowo płatne).

Wymiary opakowań:

50 i 60 cm – 68×65×7 cm
70 cm – 78×75×7 cm
80 cm – 88×85×7 cm
90 i 100 cm – 110x105x7 cm

7 powodów dlaczego warto wybrać wsporniki od nas – czyli polskiego producenta?

Jesteśmy polskim producentem wsporników ściennych – projektujemy, testujemy i wytwarzamy produkty z myślą o najwyższej jakości i wytrzymałości.
Mamy wsporniki o długościach od 50 do 150 cm i nośności od 76 do 528 kg

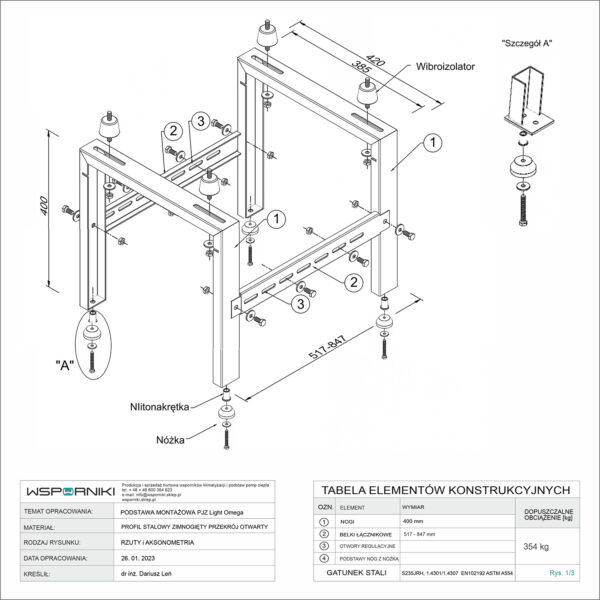

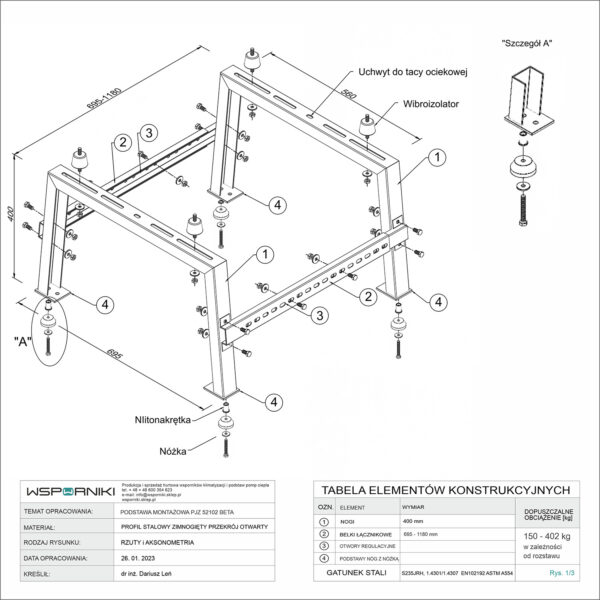

Każdy wspornik klimatyzatora posiada rysunek techniczny
Nasze wsporniki i uchwyty przeszły testy wytrzymałościowe w Instytucie Techniki Budowlanej (ITB) i uzyskały REKOMENDACJĘ ITB.
Oferujemy rabat przy zakupach większych ilości – zniżki naliczane są wraz z wyceną transportu.
Stosujemy indywidualną wycenę kosztów dostawy, dzięki czemu zapewniamy najniższe możliwe koszty wysyłki.
Dajemy gwarancję na 24 miesiące

Jesteśmy producentem wsporników do montażu zewnętrznych urządzeń chłodniczych i pomp ciepła w instalacjach ogrzewania i chłodzenia budynków

Jeżeli potrzebujesz porady lub dodatkowych informacji skontaktuj się z nami

Udźwig i wytrzymałość naszych wsporników jest potwierdzona i poświadczona badaniami niezależnej instytucji - Instytutu Techniki Budowlanej
